Настройка регуляторов давления

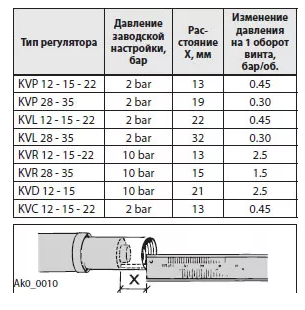

Регуляторы давления KV нужно настраивать на основе заводской настройки. Для того, чтобы определить заводскую настройку для каждой разновидности регулятора, ориентируются по расстоянию от среза регулировочной втулки до головки регулировочного винта, что изображено на рисунке.

Ниже приведена таблица, из которой вы сможете узнать показатель давления, соответствующий заводской настройке, и также то, на какое значение он изменится при одном полном повороте регулятора. В центральной графе указано расстояние от головки до втулки.

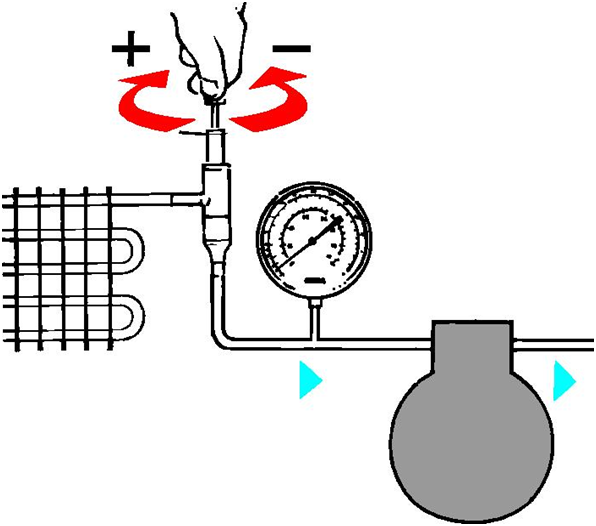

Регулятор давления кипения KVPs и его настройка

По умолчанию в рабочем состоянии давление регулирующего устройства KVP установлено на 2 бара. Увеличивается давление поворотом винта регулятора вправо, а для уменьшения этого показателя — влево.

Проведя настройку, устройству дают поработать некоторое время, после чего проводят точное регулирование.

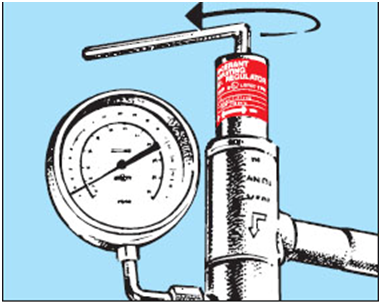

Подстройка выполняется с использованием манометра, для точного определения давления внутри системы.

В обязательном порядке после проведения этой процедуры надевают колпачок, предотвращающий замерзание.

Если при помощи регулятора KVP вы хотите произвести оттаивание испарителя, то микроподстройка должна проводится при температуре, которая даст минимальную нагрузку для всей системы.


Настройка регуляторов давления в картере компрессора типа KVL

Как и прошлом случае, для регулятора KVL стандартным является давление в два бара. Повышение и понижение показателя давление осуществляется вращением винта регулятора вправо и влево соответственно.

При работе с регулятором типа KVL тоже используют манометр. Для этой операции его устанавливают на всасывающую магистраль компрессора.

Заводская настройка регулятора имеет показатели давления плотно закрытого клапана или в момент, когда начинается его открывание. Для предотвращения повреждения компрессора, производят настройку при максимально разрешенном давлении при всасывании.

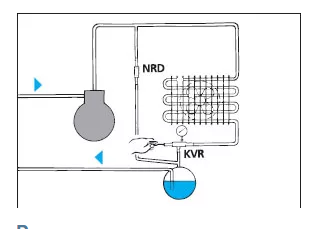

Регулятор давления конденсации KVR + обратный клапан NRD

Для того, чтобы обеспечивать нужное давление в ресивере холодильной установки, проводят настройку KVR.

Делается это в том случае, если холодильник оснащен регуляторами KVR и NRD. Обратный клапан NRD приводит к возникновению перепада давления между конденсатором и ресивером. Его значение составляет от 1,4 до 3 бар, при этом показатель давления в ресивере ниже, чем в конденсаторе.

В некоторых случаях этот перепад просто недопустим. Если вы оказались в такой ситуации, то вместо NRD используют клапан давления KVD.

Стоит заметить, что лучше производить регулировку давления осенью или зимой, когда наступают холода.

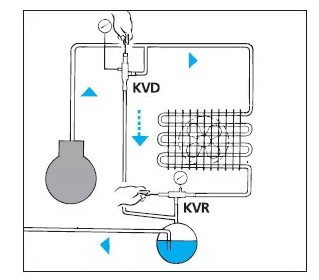

Регулятор давления конденсации KVR в комбинации с регулятором KVD

Если на имеющейся у вас холодильной установке установлены регуляторы KVR+KVD, то нужно соблюдать строгий порядок при их настройке. Сначала необходимо закрыть регулятор KVD. Для этого винт регулятора поворачивают влево до конца. Только после этого путем вращения регулятора KVR получают нужное давление конденсации.

Второй шаг — настройка регулятора KVD, которая осуществляется с использованием манометра. Давление в ресивере нужно изменить так, чтобы получить такой показатель, чтобы он был ниже, например на 1 бар, чем в конденсаторе.

Эту процедуру также стоит осуществлять в холодные поры года. Если вам необходимо провести калибровку до того, как наступят холода, то есть два варианта действий.

Первый способ актуален в том случае, если только производится установка холодильника. За точку отчета в такой ситуации принимают давление в 10 бар, которое является базовым для заводской настройки. Далее, ориентируясь по информации данной таблицы, осуществить несколько поворотов винта регулятора, чтобы установилось нужное давление.

Второй вариант для холодильных установках, которые продолжают работать. В такой ситуации нам неизвестны настройки, которые имеют регулирующие клапаны KVR и KVD. Именно поэтому используют манометр, который позволит найти базовое давление, исходя из которого вы будете производить настройку.
