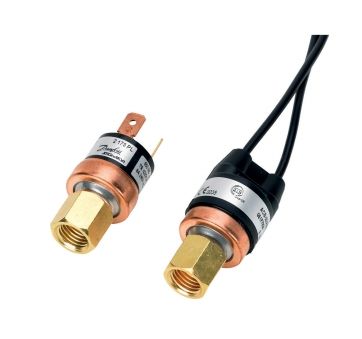

Основные характеристики   061F7523R (РИДАН) Реле давления ACB 2UA523W (0,7/1,7 бар), SPST-NO

Lubricants compatibility                   Oilfree applications
Oil free refrigerants                          R1234ze(E);R134a;R513A
Вариант упаковки                           Промышленная упаковка

Верхняя уставка давления [psi]               25 psi
Верхняя уставка давления [бар]              1.7 bar
Вес нетто                                                    0.08 kg

Давление разрыва [psig]                           2900 psig
Давление разрыва [бар]                            200 bar

Диапазон температуры окружающей среды [°C], [Max]               85 °C
Диапазон температуры окружающей среды [°C], [Min]                -30 °C
Диапазон температуры окружающей среды [°F], [макс.]             185 °F
Диапазон температуры окружающей среды [°F], [мин.]               -20 °F
Диапазон температуры рабочей среды [°C] [Max]                       135 °C
Диапазон температуры рабочей среды [°C] [Min]                         -55 °C
Диапазон температуры рабочей среды [°F] [макс.]                      275 °F
Диапазон температуры рабочей среды [°F] [мин.]                        -70 °F

Длина кабеля [дюймы]                                                   59.06 in
Длина кабеля [м]                                                            1.5 m
Допустимая нагрузка                                                      AC = 6 A, 250 В

Категория диапазона давлений                                      Низкое давление
Количество в упаковке                                                    20 pc
Контакт функциональный                                     SPST(NO)
Корпус                                                                    ОБЫЧНЫЙ ТЕРМОКЛЕЙ

Макс. рабочее давление [бар]                          35 bar
Макс. рабочее давление [фунт/кв. дюйм (изб.)]               508 psig
Масса брутто                                                     0.09 kg

Название продукта                   Картриджное реле давления
Название семейства изделий                     ACB
Нижнее давление активации [бар]             0.7 bar
Нижнее давление активации [psig]            10 psi
Размер присоединения давления               1/4 дюйма
Сброс                                                             Автоматич.

Сечение кабеля питания [AWG]                    18 AWG
Совместимость масла с хладагентом
Применение без масла   R1234ze(E)   R134a   R513A

Соединение давления примечания    Дефлятор
Спецификация                                      ACB-2UB351MW
Степень защиты, IP                               IP65
Тип                                                          ACB
Тип кабеля                                             AWG18
Тип присоединения                              ОТБОРТОВ.
Тип присоединения: внутренний и наружный                Наружн.
Управляющее напряжение [В перем. тока]                    250 В
Установка                                              Вертикально +/- 45º
Хладагенты
R125a   R134a   R22  R404A   R407C   R407HR   410A
R438A   R448A   R449A   R452A   R513A
Цвет провода          Черный
Электрическое соединение              Кабель
