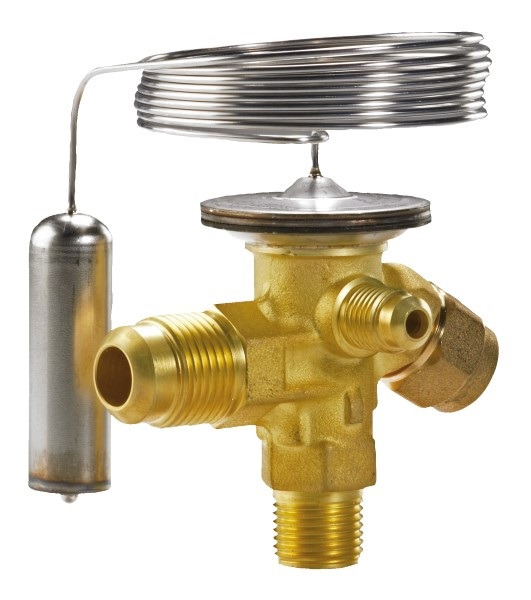

068Z3225 Danfoss вентиль терморегулирующй TE 2

ТЕХНИЧЕСКИЕ ДАННЫЕ

Длина капиллярной трубки, м   1,5

Максимальное рабочее давление PB, бар    34

Диапазон температур кипения, °C    NM: -40…-5

Наличие MOP     Без MДР

Максимальная температура термобаллона при установленном клапане, °C      100

Максимальная температура клапана в сборе (не установленного в контур), °C     60

Минимальная температура, °C     -60

Линия выравнивания (1/4"/ 6 мм)    Внешняя

Тип хладагента     R22

Максимальное испытательное давление PB, бар     38

Штуцеры под отбортовку, дюйм     3⁄8 × ½

Штуцеры под отбортовку, мм         10 × 12


Комплектность

В комплект поставки входит:
- корпус клапана с термостатическим элементом типа TE2;
- хомут для крепления термобаллона;
- упаковочная коробка;
- паспорт (предоставляется по запросу в электронной форме);
- руководство по эксплуатации (предоставляется по запросу в электронной форме);
- инструкция.


Назначение изделия

Корпус клапана с элементом термостатическим типа ТE модификации TE 2 является основным компонентом клапана терморегулирующего.
В сборе с клапанным узлом корпус с элементом термостатическим типа TE контролирует перегрев хладагента на выходе из испарителя и поддерживают его на заданном уровне.

Тип хладагента, для работы с которым предназначен клапан типа TE, указан на шильдике трв.

Элементы термостатические типа ТE в составе терморегулирующего клапана подходят для применения в

• системах холодоснабжения,
• шоковой заморозки,
• охлаждения жидкости,
• льдогенераторах,
• тепловых насосах и системах кондиционирования,

работающих на фторсодержащих хладагентах.
