Вентиляционная установка «Аэродар» – вентилятор, предназначенный для работы без спирального корпуса, со свободно вращающимся колесом  Российского производства. Модельный ряд бескорпусных вентиляторов «Аэродар» в диапазоне типоразмеров 280…1400 мм. Прилагаются все технические характеристики, размеры, графики, позволяющие сделать оптимальный выбор.

	Каталог бескорпусных вентиляторов Аэродар
	Инструкция по монтажу, эксплуатации и обслуживанию Аэродар
	Таможенный союз декларация о соответствии

!!Вентиляторы и рабочие колеса Аэродар взаимозаменяемы для вентиляторов Nicotra, Ziehl-abegg, Bahcivan.

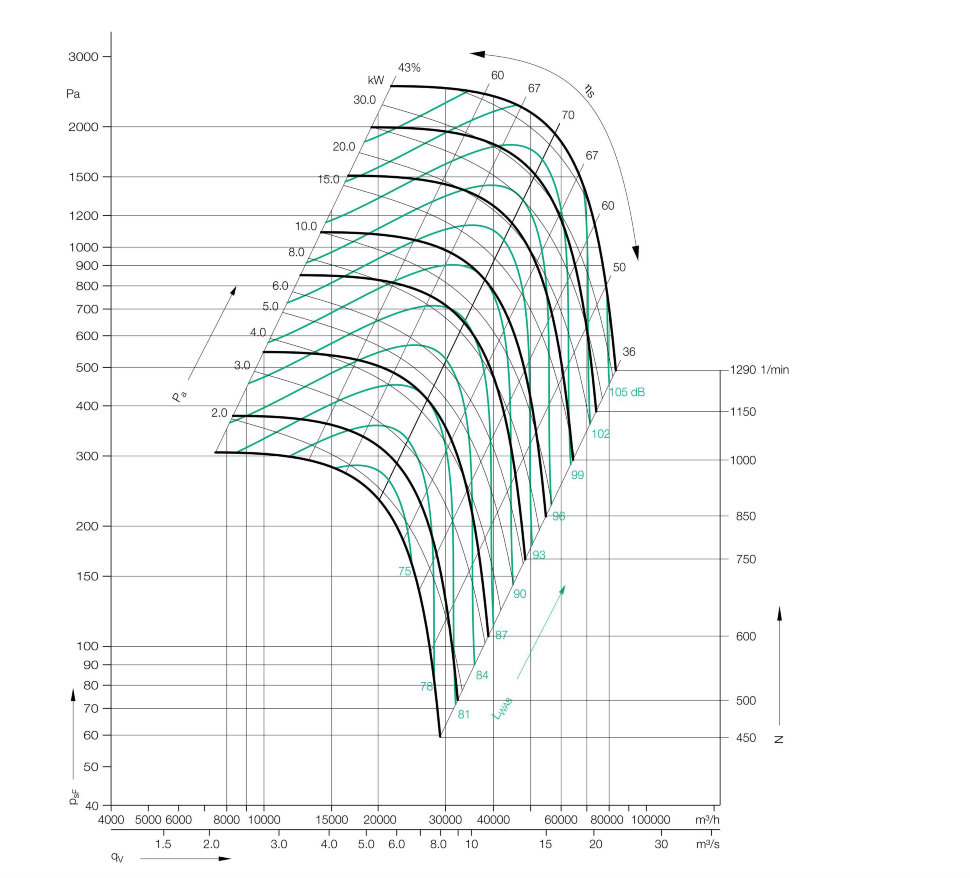

Основные характеристики Аэродар 1120

Преимущества

• Доработанные акустика и аэродинамика.
• Прочное рабочее колесо, позволяющее оптимально использовать мощность вентилятора.
• Стандартизированные взаимозаменяемые детали.
• Компактный модуль, новый прочный каркас.
• Небольшой вес рабочего колеса относительно рабочего корпуса и как следствие снижение нагрузки на подшипники двигателя.
• Оптимизация для работы с преобразователем частоты.
• Давление до 2 тыс. Па.
• Объемный расход до 100 тыс. м3/ч.

Описание

Вентиляционные бескорпусные установки разработаны для встраивания в различные устройства в области транспорта воздуха и неагрессивных газов. Специальная геометрия, адаптация рабочих колес обусловливают совершенство конструкции с позиции эффективности и технологии. Классификация типоразмеров покрывает практически все сферы использования бескорпусных вентиляторов.

Исполнение Аэродар 1120

• Количество лопаток 6
• Максимальная допустимая температура перемещаемой среды +40°С
• Минимальная допустимая температура перемещаемой среды -20°С
• Защита двигателя термистор
• Конструкция корпуса из листовой стали с лакокрасочным покрытием.
• Монтажное положение: горизонтальное и вертикальное.
• Защитная решетка
• Резиновые виброизолирующие опоры
• Пружинные виброизолирующие опоры
• Гибкие соединительные вставки
• По запросу возможна поставка рабочих колес с повышенной защитой от коррозии.

Основные характеристики эксплуатации

Рабочие колеса.

Сваренные из стального листа, покрываются защитным составом, статически и динамически отбалансированы, оснащены 6 загнутыми назад лопатками. Рабочие колеса могут поставляться с повышенной защитой от коррозии (по запросу).

Электродвигатели.

Для применения в вентиляционной установке могут поставляться стандартные двигатели классов энергоэффективности IE1, IE2 , IE3, степенью защиты IP20, отбалансированные в соответствии с категорией В ГОСТ Р МЭК 60034-14-2008. При пуске в эксплуатацию и техобслуживании вентиляционной установки рекомендуется обратить внимание на отображенные в инструкции подробные характеристики двигателя. Для двигателя, поставляемого в стандартной комплектации, предусматривается термисторная защита.

Регулирование скорости вращения.

Для оптимальной настройки различных рабочих точек необходима соответствующая система измерения скорости вращения. Вентиляционные установки «Аэродар» могут поставляться со встроенными преобразователями частоты (по запросу).

• для однофазной сети переменного тока 0.25–2 кВт: мощность номинальная электродвигателя 200–240 В 10 %, однофазный переменный ток 47–63 Гц, температура окружающей среды (допустимый показатель) -10 °C...+40 °С.
• для трехфазной сети 0.55–11 кВт: мощность двигателя номинальная 380–480 В 10 %, трехфазный ток 47–63 Гц, температура среды -10 °C...+50 °С. Степень защиты для всех типов преобразователей частоты IP 20.

Условия эксплуатации.

Для транспортируемой среды допустимая минимальная температура составляет +40 °С, минимальная -20 °С. Учитываются вибрационные характеристики, соответствующие ГОСТ 31.350-2007, классу BV 4.

Габаритные размеры бескорпусных вентиляторов Аэродар 1120

Схема электрического подключения
