Назначение и описание вентилятора Веза КРОС6-12,5

Вентиляторы устанавливаются на кровлях жилых, общественных и производственных зданий и используют в вытяжных установках стационарных вентиляционных систем.

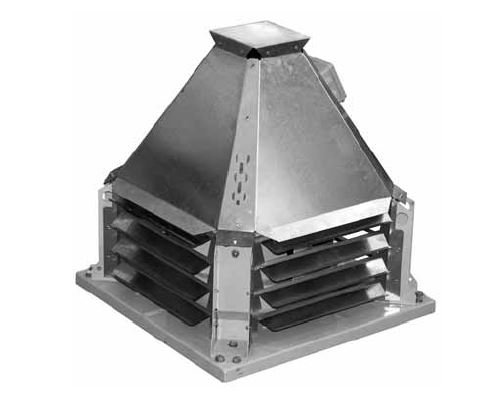

Типразмер: 355; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120 изготавливают с квадратным поперечным сечением корпуса.

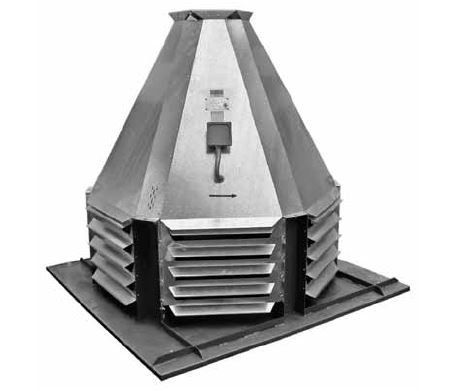

Типразмер: 1250; 1400 изготавливают с шестигранным поперечным сечением корпуса.

Конструкция и исполнение

Вентиляторы КРОС® имеют рабочее колесо с загнутыми назад лопатками, тороидальный входной патрубок с большим диаметром входа. Используют две модификации рабочих колес с шестью (КРОС6) и девятью (КРОС9) лопатками. Вентиляторы создают большой расход, имеют минимальное динамическое давление, потребляют с увеличением расхода мощность, не перегружающую двигатель. Рабочее колесо установлено непосредственно на валу двигателя. Вентилятор комплектуют стандартными односкоростными двигателями или двигателями, позволяющими осуществлять частотное регулирование скорости вращения.

Вентиляторы больших размеров начиная с номера 7,1 изготавливают на виброопоре. Установочные размеры на опорной плите унифицированы с крышными вентиляторами КРОВ® и КРОМ, что позволяет легко осуществлять установку вентиляторов на кровле с помощью монтажного стакана СТАМ®.
Предлагается комплектация вентиляторов стаканом монтажным СТАМ®, поддоном, устройством плавного пуска и шкаф автоматики ШСАУ.

Климат, условия эксплуатация Веза КРОС6-12,5

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й и 2-й категории размещения по ГОСТ 15150.

• температура окружающей среды
  - от минус 45 до +40°С для умеренного климата,
  - от минус 60 до +40°С для умеренного и холодного климата,
  - от минус 10 до +50°С для тропического климата;
• среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

Расшифровка наименования КРОС6-12,5

Сводный график аэродинамических параметров серии Веза КРОС6

Характеристики, параметры и электродвигатель Веза КРОС6-12,5

Аэродинамические параметры Веза КРОС6-12,5

Габаритные и присоединительные размеры Веза КРОС6-12,5

Электрическое подключение прямое Веза КРОС6-12,5

Электрическое подключение через частотный преобразователь

Области аэродинамических параметров:
