Назначение и описание вентилятора Веза КРОВ9-6,3

Вентиляторы устанавливаются на кровлях жилых, общественных и производственных зданий и используют в вытяжных установках стационарных вентиляционных систем.

Изготавливают в 12ти типразмерах: 355; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250 мм.

Конструкция и исполнение

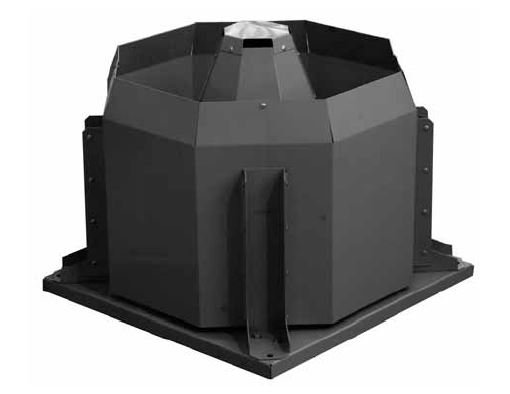

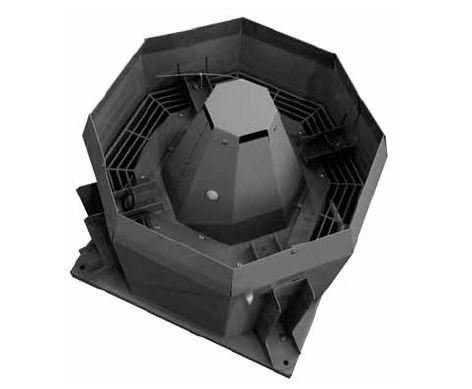

Вентиляторы Веза КРОВ9-6,3 имеют невысокий корпус со свободным выходом воздуха вверх и небольшую массу; предусмотрена специальная защита помещения от попадания атмосферных осадков.

В этих вентиляторах используют две модификации рабочих колес с шестью КРОВ6 и девятью КРОВ9 загнутыми назад лопатками специальной формы. Вентиляторы создают большой расход, высокое статическое давление и небольшой шум. Рабочие колеса установлены непосредственно на валу двигателя и потребляют с увеличением расхода мощность, не перегружающую двигатель. Вентиляторы комплектуют односкоростными двигателями или двигателями, позволяющими осуществлять частотное регулирование скорости вращения.

Установочные размеры на опорной плите вентилятора унифицированы с крышными вентиляторами КРОС® и КРОМ, что позволяет легко осуществлять установку вентиляторов на кровле с помощью монтажного стакана СТАМ®.

Предлагается комплектация стаканом монтажным СТАМ®, поддоном, устройством плавного пуска и шкафом автоматики ШСАУ.

Климат, условия эксплуатация Веза КРОВ9-6,3

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й и 2-й категории размещения по ГОСТ 15150.

• температура окружающей среды
  - от минус 45 до +40°С для умеренного климата,
  - от минус 60 до +40°С для умеренного и холодного климата,
  - от минус 10 до +50°С для тропического климата;
• среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

Расшифровка наименования Веза КРОВ9-6,3

Сводный график аэродинамических параметров серии Веза КРОВ9

Характеристики, параметры и электродвигатель Веза КРОВ9-6,3

Аэродинамические параметры Веза КРОВ9-6,3

Габаритные и присоединительные размеры Веза КРОВ9-6,3

Электрическое подключение прямое

Электрическое подключение через частотный преобразователь
