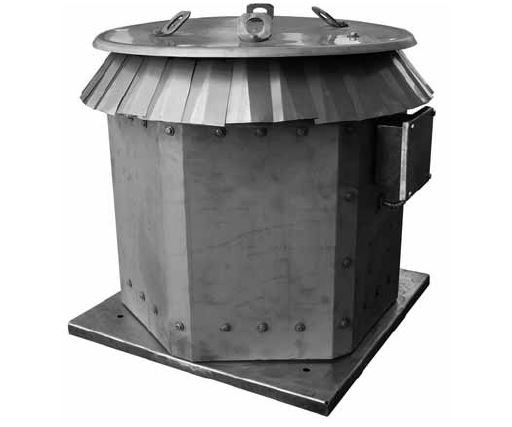

Назначение и описание вентилятора Веза УКРОВ6-5,6

Вентиляторы устанавливают на кровле зданий, обладают повышенной надежностью к любым снеговым осадкам, рабочий ресурс не менее 20 лет, подтвержденная сейсмостойкость. Рекомендованы для объектов Крайнего севера, в т.ч. для нефтегазовой отрасли.

• Модельный ряд типразмеры 355; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250 мм;
• Производительность от 1 000 м3/ч до 70 000 м3/ч.

Конструкция и Эксплуатация

Вентиляторы крышные радиальные с выходом потока вверх – УКРОВ имеют рабочее колесо с шестью УКРОВ6 или девятью УКРОВ9 загнутыми назад лопатками, комплектуются электродвигателем исполнения УХЛ2, крыша с поворотными жалюзи защищает внутренний объем и электродвигатель от всех атмосферных осадков. Все основные элементы вентилятора выполнены из нержавеющей стали. Опорная плита унифицирована с вентиляторами КРОС®, КРОВ®. Предлагается комплектация вентиляторов монтажным стаканом СТАМ®, поддоном ПОД.

Вентиляторы могут эксплуатироваться в условиях умеренного и холодного (УХЛ) климата 1й категории размещения по ГОСТ 15150, с максимальной толщиной снегового покрова до 120 см.

• Температура окружающей среды: от -60 до +40°С для умеренного и холодного климата;
• Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

Маркировка и наименование Веза УКРОВ6-5,6

Характеристики, параметры и электродвигатель Веза УКРОВ6-5,6

Аэродинамические характеристики, комплектация двигателями, уровень звуковой мощности вентиляторов УКРОВ совпадают с характеристиками, комплектацией вентиляторов КРОВ тех же типоразмеров, без преобразователя частоты.

Для подбора использовать только рабочие кривые с маркировкой «A», «B», «C».

Аэродинамические характеристики Веза УКРОВ6-5,6

Габаритные размеры и схема Веза УКРОВ6-5,6

Электрическое подключение прямое

Электрическое подключение через частотный преобразователь
