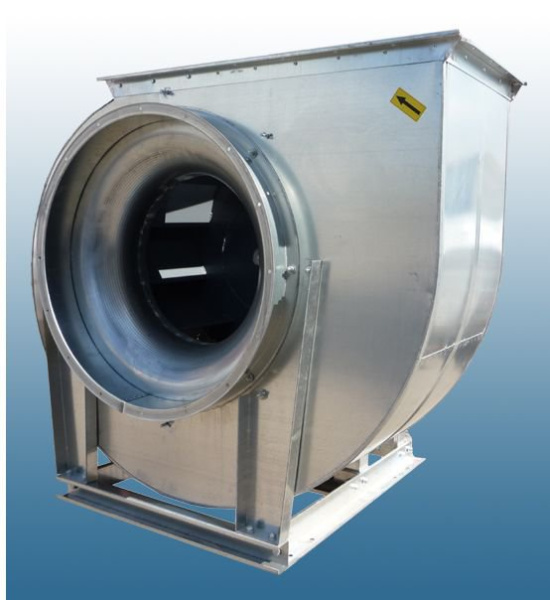

Описание вентилятора ВРАН9-2,8 для работы с преобразователем частоты

Вентиляторы устанавливаются в стационарных системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий.

Для перемещения газовоздушных смесей с температурой до 400 °С и до 600 °С в течение не менее 120 минут вентиляторы изготавливают в специальном исполнении ВРАН-ДУ.

Конструктивное исполнеие 5ое - типоразмеры: 630; 800; 1000; 1250.
Конструктивное исполнеие 1ое - типоразмеры: 250; 280; 315; 355; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250; 1400.

Вентиляторы выпускают по ТУ 4861104401491532007.
Вентиляторы сертифицированы и аттестованы для использования во взровоопасных производствах.

Варианты промышленных модификаций

• общепромышленные (Н)
• теплостойкие (Ж)
• коррозионностойкие (К1)
• коррозионнотеплостойкие (К1Ж)
• взрывозащищенные (В) — только по 1й конструктивной схеме
• взрывозащищенные теплостойкие (ВЖ) — только по 1й конструктивной схеме
• взрывозащищенные коррозионностойкие (ВК1; ВК3) — только по 1й конструктивной схеме
• взрывозащищенные коррозионнотеплостойкие (ВК1Ж) — только по 1й конструктивной схеме
• сейсмостойкие (С) — для каждого из выше перечисленных исполнений

Конструкция и эксплуатация ВРАН9-2,8 для работы с частотником

Вентиляторы имеют рабочее колесо левого и правого вращения с загнутыми назад лопатками специальной формы. Спиральный корпус — поворотный.

Вентиляторы изготавливают по 1й и 5й конструктивной схеме согласно ГОСТ 5976.

• По 1й конструктивной схеме (с непосредственным соединением с двигателем) имеют две модификации ВРАН6 и ВРАН9, отличающиеся количеством лопаток рабочего колеса.
• По 5й конструктивной схеме (с ременным приводом) имеют одну модификацию — ВРАН9.
• Для ВРАН9 по 1й конструктивной схеме предложена комплектация двигателями, позволяющими осуществлять частотное регулирование скорости вращения.

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1й и 2й категории размещенияпо ГОСТ 15150. Для климатического исполнения У1, УХЛ1, Т1 предусмотрена дополнительная защита привода и выхлопавентилятора от атмосферных осадков.

Исполнение вентиляторов в шумоизолирующем кожухе (изготавливают для общепромышленного исполнения и положения корпусов 0 и 90 градусов) позволяет снизить на величину до 12 дБ суммарный уровень звуковой мощности, излучаемой вентилятором, за счет шумопоглощающих и шумоизолирующих свойств кожуха. Суммарный уровень звукового давления снижается на 25...30 дБ на расстоянии 5 м. Предлагается дополнительная комплектация виброизоляторами и вставками гибкими, что позволяет снизить динамические нагрузки, а также фланцами обратными, преобразователями частоты и устройствами плавного пуска.

Температура окружающей среды

• от минус 45 до +40 °С

Для умеренного климата,

• от минус 60 до +40 °С для умеренного и холодного климата,
• от минус 10 до +50 °С

Для тропического климата;
среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с

Расшифровка наименования вентилятора - маркировка ВЕЗА ВРАН9-2,8

ВРАН9-2,8 график производительности и давления для двигателя с преобразователем частоты

Сводный график производительности вентиляторов серии ВРАН9 исполнение 1

Габаритные размеры схема ВЕЗА ВРАН9-2,8 с частотником

Присоединительные размеры

Установочные размеры
