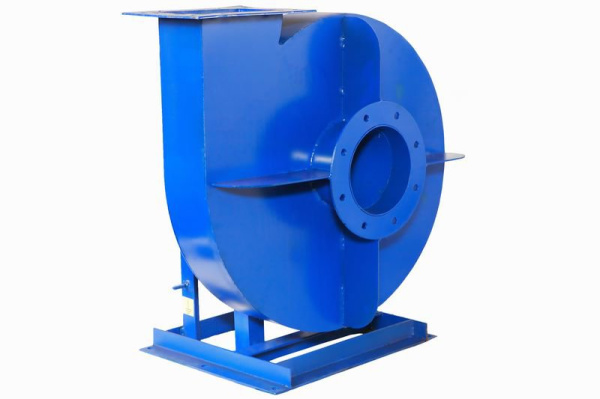

Каталог вентиляторов ВЦ 5-35 №3,55 (Габаритные и присоединительные размеры )

Общая информация ВЦ 5-35 №3,55 ( Варианты исполнения и положения вентилятора)

Общие сведения

• ТУ 4861-001-85589750
• Среднего давления
• Одностороннего всасывания
• Корпус – спиральный поворотный
• Лопатки рабочего колеса – загнутые назад
• Количество лопаток рабочего колеса: ВЦ 5-35 – 9, ВЦ 5-45 – 10, ВЦ 5-50 – 10.
• Варианты направление вращения – правое, левое

Назначение

ВЦ 5-35 – это вентиляторы среднего давления, которые используются для установки в вентиляционных системах стационарного типа, в системах отопления, кондиционирования помещений различного типа, назначения и площадей; в пневмотранспортных системах пищевой промышленности, перемещающих сыпучие/гранулированные материалы; в других производственных системах, технологических установках.

Данное оборудование рассчитано на перемещение неагрессивных воздушных, газопаровоздушных сред, имеющих температуру до 80 градусов, содержащих до 0.1 г/куб.м твердых примесей, без липких и/или волокнистых включений. Допустимо их применение для перемещения смесей, вызывающих коррозию металлов, если ее скорость при этом не превысит 0.1 мм/год.

Одновременный запуск нескольких вентиляционных приборов этого типа без создания сети не рекомендован. Работа прибора на всасывание требует на выходе наличия диффузора.

Условия эксплуатации

ВЦ 5-35 максимально эффективны при эксплуатации в зонах с умеренным, тропическим климатами, 2-3-ей категорий размещения. После создания условий для защиты двигателей от внешней среды допустима установка приборов по 1-й категории. Допустимые параметры внешней температуры колеблются в диапазоне + 40… -40 градусов. Возможна эксплуатация в сейсмоопасных зонах.

Основные варианты изготовления

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь

Аналоги ВЦ 5-35 №3,55

Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.

Вентиляторы центробежные марок ВЦ 5-35 выпускаются только в одном конструктивном исполнении: 1-я схема – в этом варианте рабочее колесо прибора располагается на валу двигателя. Дополнительно могут быть укомплектованы следующими элементами: гибкие вставки, виброизоляторы.

Классификация этого оборудования по назначению выделяет вентиляторы общепромышленного, коррозионностойкого, взрывозащищенного исполнения, которые производятся из разных металлов.
