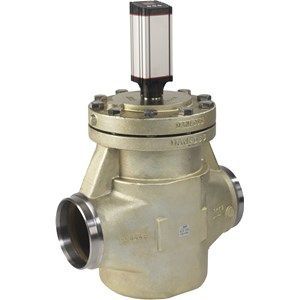

Код заказа: 027H7131  Тип: ICM 100
Клапан моторный
Вариант упаковки    Индивидуальная упаковка
Версия вентиля    Стандартный вариант исполнения
Время открытия/закрытия [с]    25 "
Диапазон температур [°C] [Max]    120 °C
Диапазон температур [°C] [Min]    -60 °C
Значение Cv [гал/мин]    164.72 gal/min
Значение Kv [м³/ч]    142 m3/h
Индикатор направления потока    Штампованная маркировка в виде односторонней стрелки
Категория    III
Количество в упаковке    1 pc
Комплектующее к    ICM
Макс. OPD [psig]    271.2903 psig
Макс. OPD [бар]    20 bar
Макс. рабочее давление [бар]    52 bar
Макс. рабочее давление [фунт/кв. дюйм (изб.)]    754 psig
Марка    ICV Flexline
Материал корпуса    Сталь
Материал соединения    Сталь
Направление    Прямой
Оборудование    Колпачок
Описание продукта    Клапан с сервоприводом
Опция ручного управления    Путем настройки ICAD
С помощью многофункционального инструмента
Покрытие    Zn (TLP)
Привод системы    Электродвигатель, магнитная муфта для ICAD
Примечания    ICV 100 100 ANSI
Присоединительный размер впускного отверстия [дюймы]    4 дюйма
Присоединительный размер впускного отверстия [мм]    100 mm
Присоединительный размер выпуска [дюймы]    4 дюйма
Присоединительный размер выпуска [мм]    100 mm
Работа клапана    С приводом от электродвигателя
Соединение по стандарту    ASME B 36.10M SCHEDULE 40
Тип    ICM 100
Тип входного соединения    Сварка встык
Тип выходного соединения    Сварка встык
