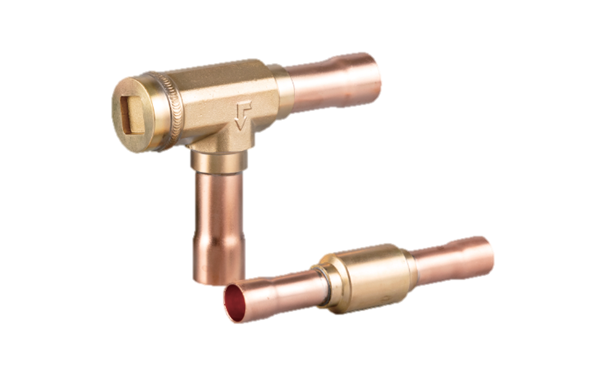

020-1061R РИДАН Клапан обратный NRV 35s, угловой (ODF 1 5/8" : пайка)

Основные характеристики
Исполнение	Угловой
Максимальное испытательное давление PB, бар	60
Максимальное рабочее давление PB, бар	46
L₁, мм	29
Класс герметичности	B
Тип присоединения	Под пайку ODF
Материал деталей изделия	Смотрите в руководстве по эксплуатации
Климатическое исполнение	УХЛ4
Пропускная способность Kv, м3/ч	30
Диапазон температур, °C	-50→140
Фазовое состояние	Газ/жидкость
L, мм	126
H, мм	197
Присоединительные патрубки, дюйм	1 5/8"
Присоединительные патрубки, мм	42
Минимальный открывающий перепад давления, бар	0,3
D, мм	41,5
Вес, кг	1,163

020-1061R РИДАН Клапан обратный NRV 35s, угловой (ODF 1 5/8" : пайка) является аналогом и подходит для замены следующих моделей из ассортимента Danfoss

• Артикул: 020-1061 Тип (модель): NRV 35s Клапан обратный 1"5/8 ODF (Отличия от модели Danfoss - перепад 0,3 бар, патрубки 1"5/8", присоединение и под дюйм и под мм)
• Артикул: 020-1027 Тип (модель): NRV 35s Клапан обратный 42 мм ODF (Отличия от модели Danfoss - перепад 0,3 бар, патрубки 1"5/8", присоединение и под дюйм и под мм)

Применение и назначение обратных клапанов РИДАН

• Обратные клапаны NRV устанавливаются в жидкостных линиях, линиях всасывания и в трубопроводах горячего газа холодильных установок и систем кондиционирования воздуха, работающих на фторсодержащих хладагентах.
• Клапаны NRV применяются для обеспечения движения потока хладагента только в заданном направлении и предотвращения обратного движения хладагента при миграции из теплых участков холодильного контура в более холодные. Направление движения потока хладагента указано стрелкой на корпусе вентиля.

Особенности и преимущества запорных вентилей РИДАН серии NRV

Клапаны NRV имеют встроенный демпфирующий поршень, позволяющий устанавливать клапан в линиях с пульсацией давления.
Возможна поставка клапанов обратных типа NRV с увеличенным диаметром присоединительных штуцеров, что расширяет диапазон применения данных клапанов

Комплектность

В комплект поставки входят:

• кран обратный типа NRV;
• упаковочная коробка;
• паспорт (предоставляется по запросу в электронной форме);
• инструкция.
