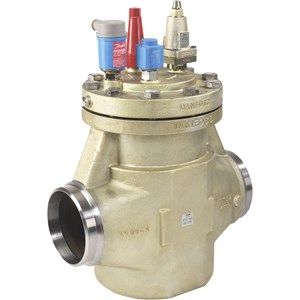

027H7120 Вентиль сервоприводный с пилотным управлением ICS 100 D
КАТУШКИ НЕ ВКЛЮЧЕНЫ
Вариант упаковки    Индивидуальная упаковка
Версия вентиля    Стандартный вариант исполнения
Верхняя крышка    3 функциональных модуля
Диапазон температур [°C] [Max]    120 °C
Диапазон температур [°C] [Min]    -60 °C
Значение Cv [гал/мин]    164.72 gal/min
Значение Kv [м³/ч]    142 m3/h
Индикатор направления потока    Штампованная маркировка в виде односторонней стрелки
Категория    III
Количество в упаковке    1 pc
Комплектующее к    ICS
Макс. рабочее давление [бар]    52 bar
Макс. рабочее давление [фунт/кв. дюйм (изб.)]    754 psig
Марка    ICV Flexline
Материал корпуса    Сталь
Материал соединения    Сталь
Название продукта    Сервоклапан с управлением от управляющего клапана
Направление    Прямой
Оборудование    Колпачок
Описание продукта    Клапан с сервоприводом
Опция ручного управления    Шпиндель ручного управления
Покрытие    Zn (TLP)
Присоединительный размер впускного отверстия [дюймы]    4 дюйма
Присоединительный размер впускного отверстия [мм]    100 mm
Присоединительный размер выпуска [дюймы]    4 дюйма
Присоединительный размер выпуска [мм]    100 mm
Работа клапана    С пилотным управлением
Соединение по стандарту    EN 10220
Степень открытия    Закрыт (перепад давл. = 0 бар)
Полностью открыт (перепад давления ≥ 0,2 бара)
Схема присоединения линии управления    Р: параллельное соединение
SI-SII: последовательное соединение
Тип    ICS 100
Тип входного соединения    Сварка встык
Тип выходного соединения    Сварка встык
Штуцер для подвода внешнего пилотного давления    Приварной ниппель (порт P2)
Штуцер для подсоединения манометра    Внутренняя резьба с глухой заглушкой
Хладагенты    R1234ze, R134a, R22, R401A, R402A, R404A, R407A, R407B, R407C, R407F, R409A, R410A, R421A, R502, R507, R717, R744
