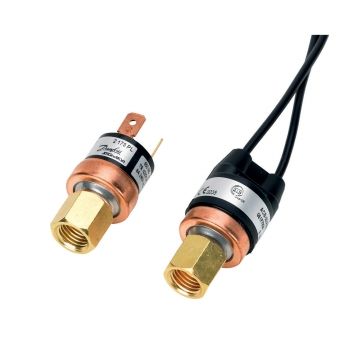

Основные характеристики 061F7506 (Danfoss) Реле давления ACB 2UB506W (18/13 бар), SPST-NC

Вариант упаковки               Промышленная упаковка
Верхняя уставка давления [psi]             261 psi
Верхняя уставка давления [бар]             18 bar
Вес нетто                                                  0.08 kg

Давление разрыва [psig]                         2900 psig
Давление разрыва [бар]                           200 bar

Диапазон температуры окружающей среды [°C], [Max]             85 °C
Диапазон температуры окружающей среды [°C], [Min]              -30 °C
Диапазон температуры окружающей среды [°F], [макс.]           185 °F
Диапазон температуры окружающей среды [°F], [мин.]             -20 °F
Диапазон температуры рабочей среды [°C] [Max]                      135 °C
Диапазон температуры рабочей среды [°C] [Min]                        -55 °C
Диапазон температуры рабочей среды [°F] [макс.]                     275 °F
Диапазон температуры рабочей среды [°F] [мин.]                       -70 °F

Длина кабеля [дюймы]                                    59.06 in
Длина кабеля [м]                                                 1.5 m

Допустимая нагрузка                 AC = 6 A, 250 В

Категория диапазона давлений                   Высокое давление
Количество в упаковке                                  20 pc
Контакт функциональный                             SPST(NC)

Корпус                                                            ОБЫЧНЫЙ ТЕРМОКЛЕЙ

Макс. рабочее давление [бар]                     45 bar
Макс. рабочее давление [фунт/кв. дюйм (изб.)]            653 psig
Масса брутто                                                 0.09 kg

Название продукта                                          Картриджное реле давления
Название семейства изделий                         ACB

Нижнее давление активации [бар]                13 bar
Нижнее давление активации [psig]                189 psi
Размер присоединения давления                  1/4 дюйма
Сброс                                                                 Автоматич.

Сечение кабеля питания [AWG]                     18 AWG
Совместимость масла с хладагентом
Применение без масла   R1234ze(E)   R134a   R513A

Соединение давления примечания              Дефлятор
Спецификация                                                ACB-2UC192MW
Степень защиты, IP                                        IP65
Тип                                                                    ACB
Тип кабеля                                                       AWG18
Тип присоединения                                         ОТБОРТОВ.
Тип присоединения: внутренний и наружный                Наружн.

Управляющее напряжение [В перем. тока]             250 В
Установка                                                                   Вертикально +/- 45º

Хладагенты
R125a  R134a  R22  R404A  R407C  R407H  R410A  R438A  R448A  R449A  R452A  R513A
Цвет провода                          Черный
Электрическое соединение    Кабель
