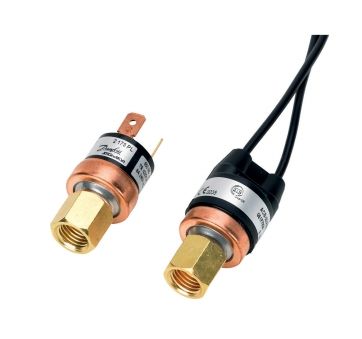

Основные характеристики  061F7509R  (РИДАН) Реле давления ACB 2UB509W (26/20 бар), SPST-NC

Lubricants compatibility     Oilfree applications
Oiil free refrigerants           R1234ze(E); R134a; R513A
Вариант упаковки             Промышленная упаковка

Верхняя уставка давления [psi]                377 psi
Верхняя уставка давления [бар]                26 bar

Вес нетто                            0.08 kg

Давление разрыва [psig]          2900 psig
Давление разрыва [бар]            200 bar

Диапазон температуры окружающей среды [°C], [Max]                       85 °C
Диапазон температуры окружающей среды [°C], [Min]                        -30 °C
Диапазон температуры окружающей среды [°F], [макс.]                     185 °F
Диапазон температуры окружающей среды [°F], [мин.]                       -20 °F
Диапазон температуры рабочей среды [°C] [Max]                                135 °C
Диапазон температуры рабочей среды [°C] [Min]                                  -55 °C
Диапазон температуры рабочей среды [°F] [макс.]                               275 °F
Диапазон температуры рабочей среды [°F] [мин.]                                 -70 °F

Длина кабеля [дюймы]                               59.06 in
Длина кабеля [м]                                          1.5 m
Допустимая нагрузка                                  AC = 6 A, 250 В

Категория диапазона давлений                  Высокое давление
Количество в упаковке                                20 pc
Контакт функциональный                           SPST(NC)
Корпус                                                          ОБЫЧНЫЙ ТЕРМОКЛЕЙ

Макс. рабочее давление [бар]                   45 bar
Макс. рабочее давление [фунт/кв. дюйм (изб.)]          653 psig
Масса брутто                                              0.09 kg

Название продукта                                        Картриджное реле давления
Название семейства изделий                       ACB
Нижнее давление активации [бар]               20 bar
Нижнее давление активации [psig]             290 psi
Размер присоединения давления                1/4 дюйма
Сброс                                                             Автоматич.

Сечение кабеля питания [AWG]                    18 AWG
Совместимость масла с хладагентом
Применение без масла  R1234ze(E)   R134a   R513A

Соединение давления примечания             Дефлятор
Спецификация                                              ACB-2UB509W
Степень защиты, IP                                      IP65
Тип                                                                 ACB
Тип кабеля                                                    AWG18
Тип присоединения                                      ОТБОРТОВ.
Тип присоединения: внутренний и наружный            Наружн.
Управляющее напряжение [В перем. тока]                250 В
Установка                                                     Вертикально +/- 45º

  Хладагенты
R125a   R134a   R22   R404A   R407C   R407H   R410A
R438A   R448A   R449A   R452A   R513A

Цвет провода                                     Черный
Электрическое соединение              Кабель
