Основные характеристики 061F7514R (РИДАН) Реле давления ACB-2UB514W, (28/21 бар), SPST-NC

Lubricants compatibility    Oilfree applications
Oiil free refrigerants          R1234ze(E);R134a;R513A

Вариант упаковки           Промышленная упаковка

Верхняя уставка давления [psi]                        406 psi
Верхняя уставка давления [бар]                       28 bar
Вес нетто                                                             0.08 kg

Давление разрыва [psig]                                    2900 psig
Давление разрыва [бар]                                      200 bar

Диапазон температуры окружающей среды [°C], [Max]                       85 °C
Диапазон температуры окружающей среды [°C], [Min]                        -30 °C
Диапазон температуры окружающей среды [°F], [макс.]                     185 °F
Диапазон температуры окружающей среды [°F], [мин.]                       -20 °F
Диапазон температуры рабочей среды [°C] [Max]                               135 °C
Диапазон температуры рабочей среды [°C] [Min]                                 -55 °C
Диапазон температуры рабочей среды [°F] [макс.]                              275 °F
Диапазон температуры рабочей среды [°F] [мин.]                               -70 °F

Длина кабеля [дюймы]                                         59.06 in
Длина кабеля [м]                                                     1.5 m
Допустимая нагрузка                                            AC = 6 A, 250 В

Категория диапазона давлений                           Высокое давление
Количество в упаковке                                          20 pc

Контакт функциональный                                         SPST(NC)
Корпус                                                                         ОБЫЧНЫЙ ТЕРМОКЛЕЙ

Макс. рабочее давление [бар]                                  45 bar
Макс. рабочее давление [фунт/кв. дюйм (изб.)]      653 psig
Масса брутто                                                              0.09 kg

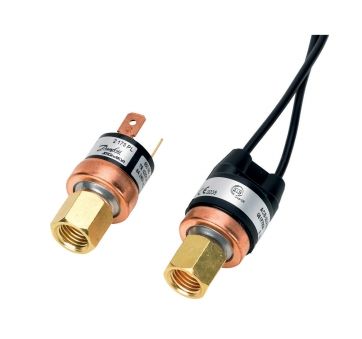

Название продукта                                           Картриджное реле давления
Название семейства изделий                          ACB
Нижнее давление активации [бар]                    21 bar
Нижнее давление активации [psig]                   305 psi

Обозначение типа                                             ACB-2UB514W
Размер присоединения давления                    1/4 дюйма
Сброс                                                                  Автоматич.

Сечение кабеля питания [AWG]                       18 AWG
Совместимость масла с хладагентом
Применение без масла   R1234ze(E)   R134a  R513A

Соединение давления примечания            Дефлятор
Спецификация                                              ACB-2UB139MW
Степень защиты, IP                                      IP65
Тип                                                                 ACB
Тип кабеля                                                    AWG18
Тип присоединения                                      ОТБОРТОВ.
Тип присоединения: внутренний и наружный         Наружн.

Управляющее напряжение [В перем. тока]            250 В
Установка                                                      Вертикально +/- 45º

Хладагенты
R125a   R134a   R22   R404A   R407C   R407H   R410A   R438A   R448A   R449A   R452A   R513A
Цвет провода                                              Черный
Электрическое соединение                        Кабель
