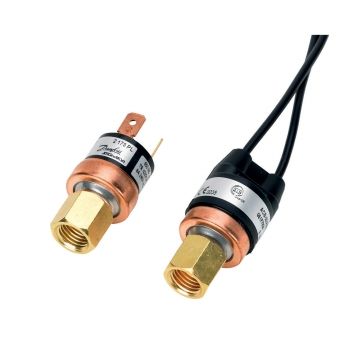

Основные характеристики 061F8494R (РИДАН) Реле давления ACB 2UB465W (23/19 бар), SPST-NC

Lubricants compatibility                Oilfree applications
Oil free refrigerants                       R1234ze(E);R134a;R513A
Вариант упаковки                        Промышленная упаковка

Верхняя уставка давления [psi]                    334 psi
Верхняя уставка давления [бар]                   23 bar
Вес нетто                                                        0.08 kg

Давление разрыва [psig]                                2900 psig
Давление разрыва [бар]                                  200 bar

Диапазон температуры окружающей среды [°C], [Max]                    85 °C
Диапазон температуры окружающей среды [°C], [Min]                     -30 °C
Диапазон температуры окружающей среды [°F], [макс.]                  185 °F
Диапазон температуры окружающей среды [°F], [мин.]                    -20 °F
Диапазон температуры рабочей среды [°C] [Max]                            135 °C
Диапазон температуры рабочей среды [°C] [Min]                              -55 °C
Диапазон температуры рабочей среды [°F] [макс.]                           275 °F
Диапазон температуры рабочей среды [°F] [мин.]                             -70 °F

Длина кабеля [дюймы]                             59.06 in
Длина кабеля [м]                                       1.5 m
Допустимая нагрузка                                AC = 6 A, 250 В

Категория диапазона давлений               Высокое давление
Количество в упаковке                             20 pc
Контакт функциональный                        SPST(NC)
Корпус                                                        ОБЫЧНЫЙ ТЕРМОКЛЕЙ

Макс. рабочее давление [бар]                                         45 bar
Макс. рабочее давление [фунт/кв. дюйм (изб.)]            653 psig
Масса брутто                                            0.09 kg

Название продукта                                   Картриджное реле давления
Название семейства изделий                  ACB

Нижнее давление активации [бар]           19 bar
Нижнее давление активации [psig]           276 psi

Обозначение типа                                ACB-2UB465W
Размер присоединения давления               1/4 дюйма
Сброс                                                    Автоматич.

Сечение кабеля питания [AWG]         18 AWG
Совместимость масла с хладагентом
Применение без масла    R1234ze(E)    R134a    R513A

Соединение давления примечания        Дефлятор

Спецификация                                         ACB-2UB465W
Степень защиты, IP                                 IP65
Тип                                                            ACB
Тип кабеля                                                AWG18
Тип присоединения                                 ОТБОРТОВ.
Тип присоединения: внутренний и наружный          Наружн.
Управляющее напряжение [В перем. тока]              250 В
Установка                                                 Вертикально +/- 45º

Хладагенты
R125a  R134a  R22   R404A   R407C   R407H   R410A   R438A   R448A   R449A   R452A   R513A

Цвет провода                                         Черный
Электрическое соединение                   Кабель
