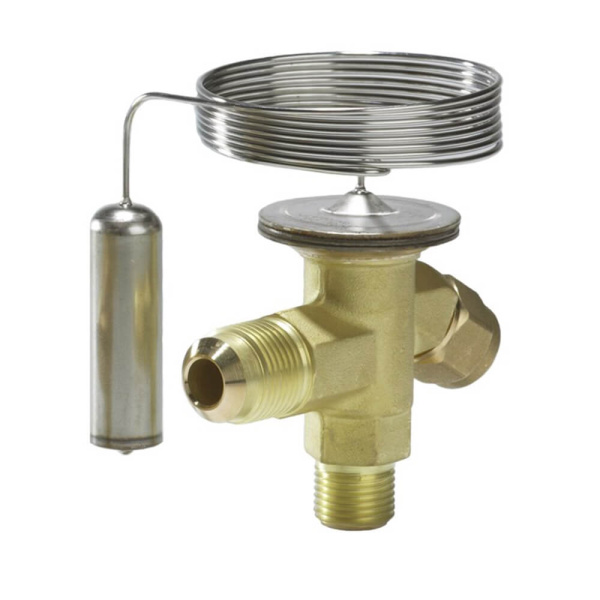

Код заказа: 068Z3415 Клапан терморегулирующий TES 2, угловой

Основные характеристики

В комплект входят                                Ремень термобаллона
Вариант упаковки                                 Промышленная упаковка
Вес нетто                                               0.28 kg
Выравнивание давления                      С внешним выравниванием

Группа жидкости                                   II
Группа продуктов                                  Расширительные клапаны

Диапазон температур [°C] [Max]                             10 °C
Диапазон температур [°C] [Min]                               -40 °C
Диапазон температуры [°F] [макс.]                          50 °F
Диапазон температуры [°F] [мин.]                           -40 °F

Длина капиллярной трубки [дюймы]                       59 in
Длина капиллярной трубки [мм]                              1500 mm

Индикатор направления потока                               Штампованная маркировка в виде односторонней стрелки

Количество в упаковке                                             45 pc

Макс. рабочее давление [бар]                                            34 bar
Макс. рабочее давление [фунт/кв. дюйм (изб.)]                500 psig

Масса брутто                                                            0.31 kg

Материал корпуса                                                    Латунь
Материал соединения                                             Латунь - Медь

Название продукта                                         Терморегулирующий расширительный клапан

Название семейства изделий                        T2
Направление                                                   Угловой

Номинальная производительность конденсатора Диапазон N [IMP]
OS = 10,8 ºFtcond = 100 °Ftevap = 40 °Ftliq = 98 °F

Номинальная производительность конденсатора Диапазон N [SI]
OS = 6 Ktcond = 38 °Ctevap = 4,4 °Ctliq = 37 °C

Поток                                              С двунаправленным потоком и клапанным узлом 01–05

Размер выпуска [дюймы]                                 1/2 дюйма
Размер присоединения входа [дюймы]          3/8 дюйма
Размер штуцера линии внешнего выравнивания [дюймы]                1/4 дюйма

Статический перегрев (SS) [°C]                      5 °C
Статический перегрев (SS) [°F]                      9 °F

Тип входного соединения                                ОТБОРТОВ.
Тип выходного соединения                              ПОД ПАЙКУ
Тип соединения внешнего выравнивания      ПОД ПАЙКУ

Уставка перегрева                                            Регулируемый
Хладагенты                                                       R404A/R507
