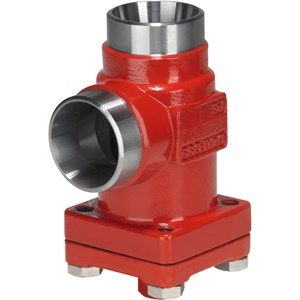

Код заказа: 148B5345  Тип: FIA 20
Корпус фильтра FIA 20 SOC ANG
Вариант упаковки    Индивидуальная упаковка
Версия вентиля    Стандартный вариант исполнения
Готовый к эксплуатации    Запчасти для SVL Flexline
Группа жидкости    I
Группа продуктов    Сетчатые фильтры
Диапазон температур [°C] [Max]    150 °C
Диапазон температур [°C] [Min]    -60 °C
Диапазон температуры [°F] [макс.]    302 °F
Диапазон температуры [°F] [мин.]    -76 °F
Дополнительные принадлежности для изделия    Дополнительные аксессуары для SVL Flexline
Значение Cv [гал/мин] 100 гладкий    31.26 gal/min
Значение Cv [гал/мин] 100 гофрированный    38.75 gal/min
Значение Cv [гал/мин] 150 гладкий    30.38 gal/min
Значение Cv [гал/мин] 38 гладкий    33.9 gal/min
Значение Cv [гал/мин] 72 гладкий    32.14 gal/min
Значение Kv [м3/ч] для 100 мкм, гладкий    6.9 m3/h
Значение Kv [м3/ч] для 150 мкм, гладкий    7.1 m3/h
Значение Kv [м3/ч] для 150 мкм, гофрированный    8.8 m3/h
Значение Kv [м3/ч] для 250 мкм, гладкий    7.3 m3/h
Значение Kv [м3/ч] для 500 мкм, гладкий    7.7 m3/h
Индикатор направления потока    Штампованная маркировка в виде односторонней стрелки
Категория    Art. 3, par. 3
Количество в упаковке    1 pc
Комплектующее к    FIA
Макс. рабочее давление [бар]    52 bar
Макс. рабочее давление [фунт/кв. дюйм (изб.)]    754 psig
Марка    SVL Flexline
Материал соединения    Сталь
Название продукта    Корпус сетчатого фильтра
Название семейства изделий    FIA угловой, плоский
FIA угловой, гофрированный
Направление    Угловой
Оборудование    Крышка
Описание продукта    Корпус фильтра
Присоединительный размер впускного отверстия [дюймы]    3/4 ДЮЙМА
Присоединительный размер впускного отверстия [мм]    20 mm
Присоединительный размер выпуска [дюймы]    3/4 ДЮЙМА
Присоединительный размер выпуска [мм]    20 mm
Соединение по стандарту    ASME B 16.11
Тип    FIA 20
Тип входного соединения    Под сварку с втулкой
Тип выходного соединения    Под сварку с втулкой
