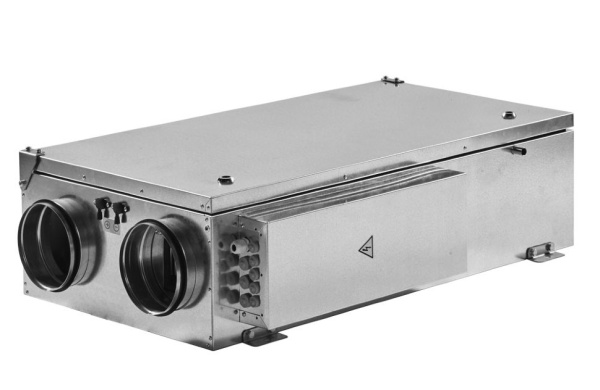

Описание приточная установка Shuft UniMAX-P 800 CE

Установки серии UniMAX-P CE предназначены для очистки, подогрева и подачи свежего воздуха в жилые, общественные и производственные помещения небольших объемов: офисы, магазины, квартиры и т.д. В процессе работы установки удаляют из помещения загрязненный воздух, очищая его и извлекая из него тепло, и передают это тепло поступающему воздуху. Тем самым установки позволяют экономить энергоресурсы и эффективно вентилировать помещения при существовании ограничения на энергоресурсы. Установки можно легко монтировать непосредственно в обслуживаемом помещении.

Установки серии UniMAX-P CE изготавливаются в корпусе из листовой оцинкованной стали со звуко-теплоизоляцией из 30-мм базальтовой минеральной ваты. Стандартно установки комплектуются приточным и вытяжным вентиляторами, электрическими нагревателем и предварительным нагревателем, приточным и вытяжным фильтрами, пластинчатым рекуператором и системой автоматического управления с пультом дистанционного управления.

Вентиляторы установок оборудованы высокоэффективными крыльчатками с назад загнутыми лопатками и асинхронными двигателями с внешним ротором. Уплотненные шариковые подшипники двигателей не требуют техобслуживания и обеспечивают увеличенный срок службы. Защита двигателей вентиляторов осуществляется встроенными термо-контактами с автоматическим перезапуском. Электронагреватели имеют двухступенчатую защиту от перегрева. Первая ступень настроена на 60 С и перезапускается автоматически, вторая ступень настроена на 120 С и перезапускается вручную.

В установке регулируется скорость и температура приточного воздуха. Пластинчатый рекуператор защищен от обмерзания. Установка предназначена для монтажа непосредственно к круглым воздуховодам. Присоединительные патрубки имеют резиновые уплотнения. Диапазон изменения температуры составляет -20…+40 С.

• Интегрированная автоматическая система управления;
• Толщина теплоизоляции 30 мм;
• Пластинчатый теплообменник с КПД до 75 % при максимальном расходе воздуха;
• Эффективные малошумные вентиляторы;
• Регулировка производительности (3 скорости);
• Регулировка температуры приточного воздуха;
• Защита рекуператора от замерзания;
• Электрический предварительный подогрев воздуха;
• Каждый агрегат тестируется производителем;
• Простой монтаж;
• Корпус из листовой оцинкованной стали.

Управление и принцип работы системы регулирования: Скорость и температура приточного воздуха задаются на пульте дистанционного управления. Подробная информация о режимах и индикации указана в инструкции на пульт управления. Температура приточного воздуха поддерживается с помощью рекуператора и электрического нагревателя.

Характеристики Shuft UniMAX-P 800 CE

Габаритные размеры Shuft UniMAX-P 800 CE

Схема электрического подключения

Принципиальная схема установки

Паспорт приточная установка Shuft UniMAX-P 800 CE
