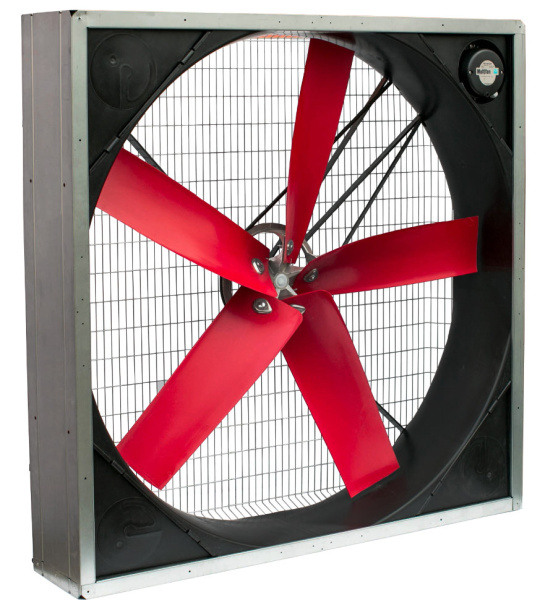

Описание серии AF-1200

Вентиляторы вытяжные промышленные применяются для перемещения больших объемов воздуха и других газов в системах вентиляции промышленных и сельскохозяйственных помещений. Большое применение вентиляторы получили в овощехранилищах, на складах, в производственных помещениях с большими количествами вредных примесей, на птицефабриках и др. объектах. Основными достоинствами данных вентиляторов являются очень высокие значения производительности и напора при низком давлении, невысокий уровень шума, экономичность и долговечность.

Серия вентиляторов вытяжных промышленных AF исполняется в трех вариантах AF-1200, AF-120 и AF-140 с диаметром рабочих колес от 800 до 1400 мм. Производительность в диапазоне 20...60 тыс. куб. м/ч.

Конструкция вентилятора AF-1200

Вентилятор промышленный состоит из следующих частей: корпус, рабочее колесо, рама, электродвигатель, клиноременная передача, жалюзи, ручка привода жалюзи, сетка-ограждение. Корпус вентилятора ВО изготовлен из оцинкованной стали. Рабочее колесо состоит из 6-ти самоочищающихся лопастей, изготавливаемых из оцинкованной или нержавеющей стали. Их профиль гарантирует высокую производительность осевого вентилятора при низком давлении и малых энергетических затратах. В конструкции промышленного вытяжного вентилятора используется трехфазный электродвигатель серии АИР с повышенным скольжением. Защитная сетка вентилятора препятствует доступу людей и животных к подвижным частям промышленного вытяжного вентилятора во включенном состоянии. Гравитационными жалюзи, используемые в вентиляторе, предотвращают утечку теплого воздуха из помещения при выключенном электродвигателе вентилятора. Кроме того, для увеличения производительности и уменьшения энергопотребления вентилятора имеет устройство принудительной фиксации створок жалюзи в открытом состоянии.

По требованию заказчика вентиляторы вытяжные могут комплектоваться станциями управления с любым алгоритмом работы вентилятора, либо частотными преобразователями, для регулирования скорости вращения электродвигателя вентилятора.

Технические характеристики вентилятора AF-1200:

Габаритые размеры AF-1200:
