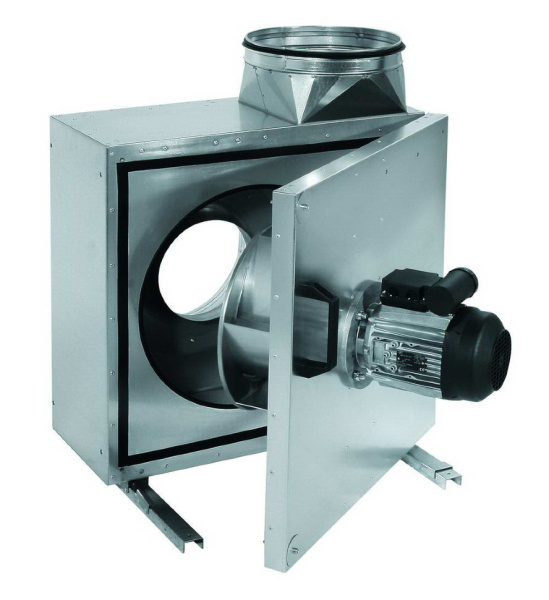

Описание Shuft EF 560 вытяжной кухонный

Корпус вентиляторов серии EF изготовлен из высококачественной стали с 40-мм изоляцией. Двигатель находится на откидной панели. Вентиляторы оборудованы высокоэффективной крыльчаткой с назад загнутыми лопатками. Двигатель отделен от воздушного потока, поэтому на работу вентилятора не влияют жировые загрязнения. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатели имеют встроенный термо-контакт. Регулирование скорости вентиляторов EF осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора. В двигатели вентиляторов встроены защитные термо-контакты, требующие подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости TRE дополнительное защитное термореле не нужно. На корпусе вентилятора имеется кронштейны для надежного монтажа. Возможны 3 положения патрубка. Изменение конструкции можно выполнить прямо на месте установки, переместив дверные петли. Корпус имеет специальную форму для сбора жира и слив.

• Максимальная температура перемещаемого воздуха 120 С;
• Двойной корпус изготовлен из листовой оцинкованной стали с теплоизоляцией 40 мм;
• Возможны 3 положения патрубка;
• Конструкция корпуса позволяет организовать горизонтальный выброс воздуха;
• Вентилятор на откидной дверце;
• На корпусе вентилятора имеются кронштейны для надежного монтажа;
• Встроенные термо-контакты;
• Корпус имеет специальную форму для сбора жира и спускной патрубок;
• Высокоэффективная крыльчатка с назад загнутыми лопатками;
• Высококачественные двигатели расположены вне воздушного потока;
• Высококачественные шариковые подшипники, не требующие обслуживания;
• Регулирование скорости 0–100% путем изменения напряжения (тиристорные и автотрансформаторные регуляторы);
• Имеется водо- и жиро- отвод;
• Кронштейны для монтажа;
• Вентиляторы поставляются готовыми к подключению. Могут устанавливаться в любом положении, в соответствии с направлением потока воздуха;
• На корпусе вентиляторов находится клеммная коробка для подключения к электрической сети;
• Вентиляторы не требуют специального технического ухода. Единственное требование — чистка крыльчатки.

Характеристики Shuft EF 560 вытяжной кухонный

Габаритные размеры Shuft EF 560 вытяжной кухонный

График производительности

Расшифровка наименования

Схема электрического подключения

Варианты монтажа

Паспорт Shuft EF 560 вытяжной кухонный
