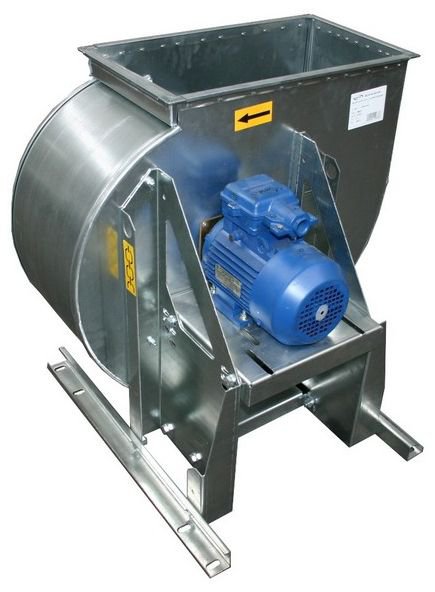

Общее описание серии Веза ВРАB 3,15

Вентиляторы устанавливаются в стационарных системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий. Для перемещения газовоздушных смесей с температурой до 400°С и до 600°С в течение не менее 120 минут вентиляторы изготавливают в специальном исполнении ВРАB-ДУ.

• Вентиляторы по 5-й конструктивной схеме изготавливают четырех типоразмеров: 630; 800; 1000; 1250
• Вентиляторы по 1-й конструктивной схеме изготавливают десяти типоразмеров 200; 250; 280; 315; 355; 400; 450; 500; 630; 800

Вентиляторы выпускают по ТУ 4861-105-40149153-2007.
Вентиляторы сертифицированы и аттестованы для использования во взрывоопасных производствах.

Выпускают вентиляторы ВРАB следующих исполнений :

• общепромышленные (Н)
• теплостойкие (Ж)
• коррозионностойкие (К1)
• коррозионно-теплостойкие (К1Ж)
• взрывозащищенные (В) – только по 1-й конструктивной схеме
• взрывозащищенные теплостойкие (ВЖ) – только по 1-й конструктивной схеме
• взрывозащищенные коррозионностойкие (ВК1; ВК3) – только по 1-й конструктивной схеме
• взрывозащищенные коррозионно-теплостойкие (ВК1Ж) – только по 1-й конструктивной схеме
• сейсмостойкие (С) - для каждого из выше перечисленных исполнений

Особенности конструкции и исполнения

Вентиляторы имеют рабочее колесо барабанного типа левого или правого вращения с 32 загнутыми вперед лопатками. Спиральный корпус - поворотный. Входной патрубок имеет цилиндрическую форму и не входит в рабочее колесо, что обеспечивает надежную работу вентилятора. У вентиляторов отсутствует входной фланец, что обеспечивает более благоприятный вход потока при отсутствии воздуховода на стороне всасывания.

Вентиляторы изготавливают по 1-й (с непосредственным соединением с двигателем) и 5-й (с ременным приводом) конструктивной схеме согласно ГОСТ 5976.

Для климатического исполнения У1, УХЛ1, Т1 предусмотрена дополнительная защита привода и выхлопа вентилятора от атмосферных осадков.

Исполнение вентиляторов в шумоизолирующем кожухе (изготавливают для общепромышленного исполнения и положения корпусов 0 и 90 градусов) позволяет снизить на величину до 12 дБ суммарный уровень звуковой мощности, излучаемой вентилятором, за счет шумопоглощающих и шумоизолирующих свойств кожуха. Суммарный уровень звукового давления снижается на 25...30 дБ на расстоянии 5 м.

Предлагается дополнительная комплектация виброизоляторами и вставками гибкими, что позволяет снизить динамические нагрузки, а также фланцами обратными, преобразователями частоты и устройствами плавного пуска.

Эксплуатация  и использование вентиляторов ВРАB 3,15

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й и 2-й категории размещения по ГОСТ 15150.

Температура окружающей среды

• от -45 до +40°С для умеренного климата,
• от -60 до +40°С для умеренного и холодного климата,
• от -10 до +50°С для тропического климата;

среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

Маркировка наименования вентиляторов ВРАB

Характеристики и параметры Веза ВРАB 3,15

Кривая подбора рабочей точки

Аэродинамические характеристики и параметры исполнение 1

Габаритные и присоединительные размеры Веза ВРАB исполнение 1

Присоединительные размеры

Установочные размеры
