Описание ВО-26АН

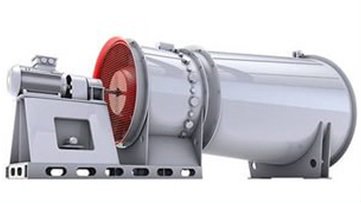

Высоконапорные осевые одноступенчатые вентиляторы серии “Аэровент ВО-АН”   типоразмерного    ряда  ВО-26АН (вентилятор осевой - диаметр рабочего колеса, дм) предназначены для широкого индустриального применения, в том числе, для главного проветривания шахт и рудников с диапазоном подачи воздуха 10-1200 м/с и статическим давлением 500-11000 Па, главным образом, в составе реверсивных блочно-модульных установок типа АВР. Оптимальный выбор густоты представителей типоразмерного ряда обеспечивает номинальный полный КПД не менее 87-90%

Технические особенности ВО-26АН

Контсрукция ВО-26АН

Вентилятор ВО-26АН в базовом исполнении состоит из:

• корпуса 1 с неподвижным спрямляющим аппаратом;
• роторной группы 2, включающей вал и рабочее колесо с поворотными лопатками;
• входной коробки 3,которая может занимать различные технологически необходимые положения;
• диффузора 4;
• кока 5;
• подшипниковых опор 6 и 7;
• соединительной муфты 8;
• тормоза 9;
• рамы 10;
• электродвигателя 11.

Подшипниковые опоры 6 и 7 ротора 2 располагаются соответственно во втулке спрямляющего аппарата корпуса 1 и на раме 10, на которой также расположен электродвигатель 11. Предусмотренные модификации вентиляторов дополнительно оснащаются противосрывными устройствами, стационарными входными направляющими аппаратами (ВНА) или специальными ВНА с поворотными закрылками.
