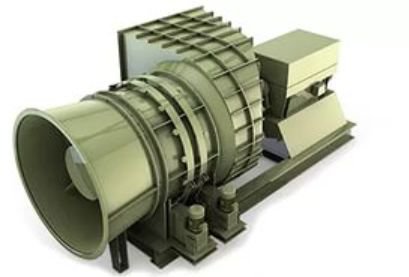

Описание ВО-36АР

Реверсивные осевые одноступенчатые вентиляторы серии “Аэровент-ВО-А” размерного ряда ВО-36АР (вентилятор осевой - диаметр рабочего колеса в дм - реверсивный) предназначены для широкого промышленного применения в реверсивных системах вентиляции, в том числе, для проветривания закрытых и действующих шахт, рудников, метрополитенов и тоннелей с диапазоном подачи воздуха 5-1100 м/с. и статическим давлением 100-8500 Па.

Технические особенности ВО-36АР

Конструкция ВО-36АР

Вентилятор ВО-36АР в базовом исполнении состоит из:

• корпуса 1 с неподвижным спрямляющим аппаратом;
• роторной группы 2, включающей вал и рабочее колесо с поворотными лопатками;
• входной коробки 3,которая может занимать различные технологически необходимые положения;
• диффузора 4;
• кока 5;
• подшипниковых опор 6 и 7;
• соединительной муфты 8;
• тормоза 9;
• рамы 10;
• электродвигателя 11.

Подшипниковые опоры 6 и 7 ротора 2 располагаются соответственно во втулке спрямляющего аппарата корпуса 1 и на раме 10, на которой также расположен электродвигатель 11. Предусмотренные модификации вентиляторов дополнительно оснащаются противосрывными устройствами, стационарными входными направляющими аппаратами (ВНА) или специальными ВНА с поворотными закрылками.
