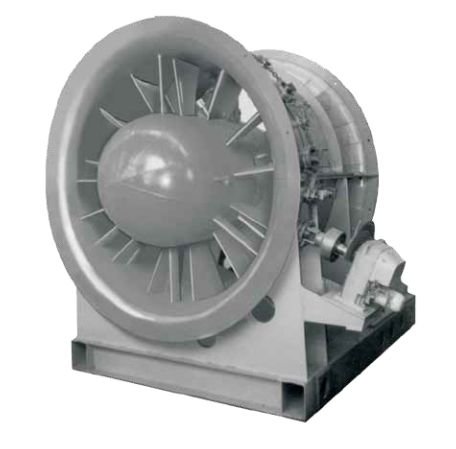

Вентилятор ВОМ-16М для вентиляции тоннелей и станций метрополитенов

Внимание! Для упрощения подбора оборудования, предлагаем вам заполнить опросный лист или связаться с менеджером.

Опросный лист для подбора вентилятора проветривания шахт и метро

Вентилятор ВОМ-16М предназначен для главного проветривания метрополитенов, а также для работы в вентиляционных системах предприятий других отраслей промышленности, рассчитанных на перемещение воздуха и не агрессивных газов.

Особенности вентилятора

• современная  аэродинамическая  схема,  высокий КПД, реверс не менее 96% подачи от прямой работы, изменение угла лопаток рабочего колеса на ходу от электропривода, дистанционный  поворот  лопаток  спрямляющего  аппарата,  упрощенный  монтаж  и  демонтаж,  безопасность работы, наличие аппаратуры контроля и управления;
• вентилятор  работает  в  режиме,  соответствующем  характеристике  сети  проветриваемого объекта, с высоким эксплуатационным КПД;
• огнестойкость при температуре 250°С в течение одного часа;
• вентилятор  поставляется  в  одной  из  4-х  модификаций:  с  механизмом  поворота  лопаток рабочего колеса и без него;
• с диффузором и без него.

Технические характеристики

Конструкция шахтного вентилятора  ВОМ-16М

• Вентилятор ВОМ-16М состоит из стального сварного корпуса, ротора, спрямляющего аппарата, имеющего 14 поворотных лопаток с механизмом поворота, коков и коллекторов, электродвигателя со стойкой. Ротор состоит из вала с рабочим колесом.
• Вал вращается в двух сферических подшипниках.
• Густая смазка подшипников подается через выносные прессмасленки.
• Лопатки рабочего колеса закреплены на стальной втулке пружинными кольцами, что позволяет поворачивать их при остановленном вентиляторе на любой угол в пределах 15…45˚C.
• Вентилятор выполнен в реверсивном исполнении.
• Реверсирование воздушной струи производится изменением направления вращения приводного электродвигателя с одновременным изменением угла установки лопаток спрямляющего аппарата.
• При реверсе обеспечивается подача более 60% воздуха от подачи при прямой работе.
• Одновременный поворот лопаток спрямляющего аппарата осуществляется электроприводом через цепную передачу.
• Регулирование параметров вентилятора осуществляется поворотом его рабочих лопаток от 15 до 45 , который производится через люк в корпусе.

Варианты исполнения и особенности

Габаритные размеры
