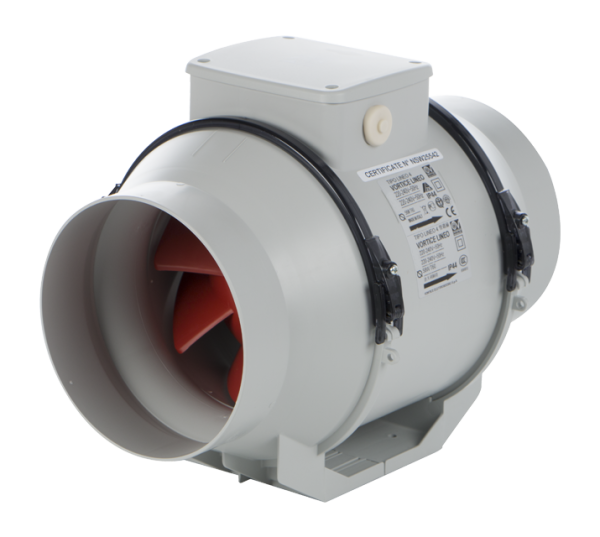

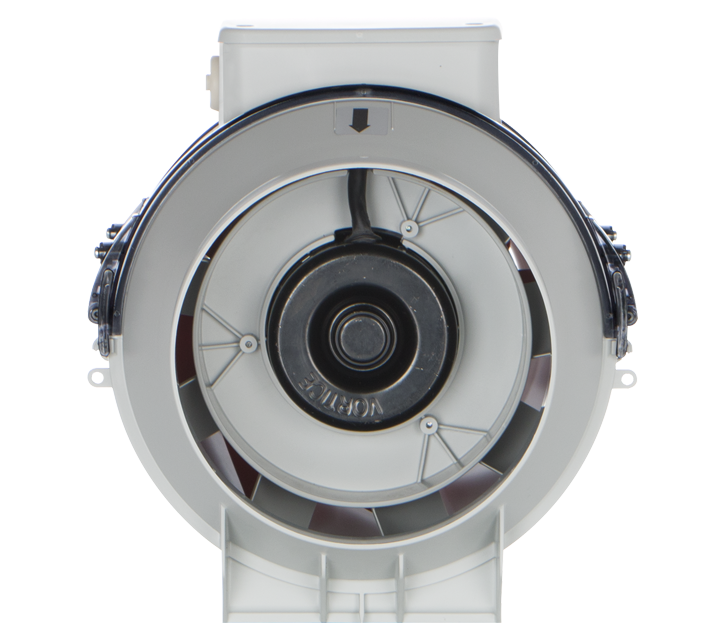

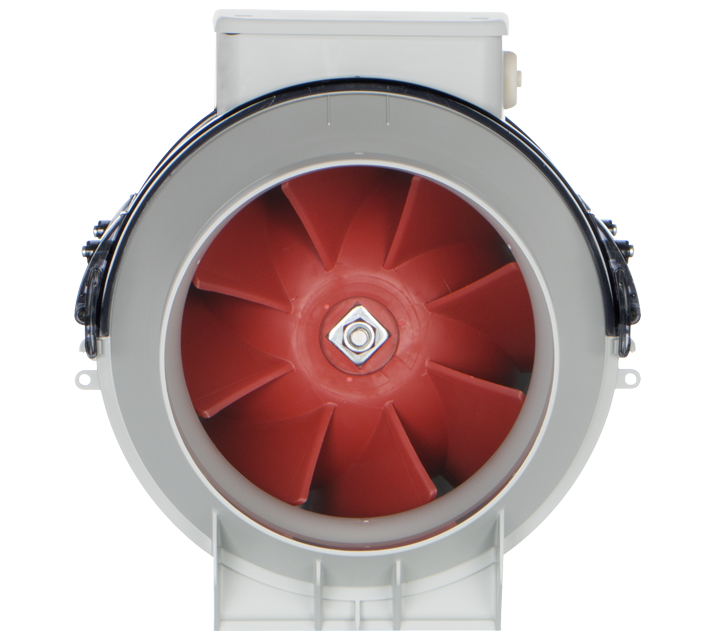

Описание вентилятор Vortice Lineo 100 Q канальный

Руководство по монтажу и эксплуатации Vortice Lineo 100 Q

Канальные вентиляторы Lineo предназначены для удаления воздуха через воздуховоды и вентканалы.

Все модели канальных вентиляторов имеют двухскоростные двигатели, что позволяет применять недорогие переключатели скоростей и датчики состояния окружающей среды. Быстросъемные хомуты позволяют легко без специальных инструментов снимать вентилятор для проверки и технического обслуживания, а вращающаяся клеммная коробка обеспечит удобное подключение вентилятора. Аксессуары позволяют монтировать Lineo последовательно (для увеличения давления) или параллельно (для увеличения воздушного потока), а также присоединять параллельно работающие вентиляторы к прямоугольным воздуховодам. На Российский рынок поставляются 10 типоразмеров канальных вентиляторов.

Характеристики вентилятора Vortice Lineo 100 Q

Канальные вентиляторы Lineo идеально подходят для вентиляционных систем в жилых, офисных и общественных, а также промышленных зданиях, в любых помещениях, включая помещения с повышенной запылённостью и влажностью.

Корпуса и сопла канальных вентиляторов выполнены из негорючего пластика V0, гарантирующего высокую степень пожаробезопасности и малошумность. Двигатели вентиляторов имеют две рабочих скорости (минимальную и максимальную) и устройство тепловой защиты. Компактные внешние размеры способствуют монтажу канальных вентиляторов в ограниченном пространстве, так как их наружные диаметры незначительно больше присоединяемых воздуховодов. Канальные вентиляторы Lineo возможно устанавливать в горизонтальном или вертикальном положении. Цвет канальных вентиляторов Lineo – серый.

Графики производительности и давления

В комплект поставки канальных вентиляторов входят сопла и комплект крепежа (шурупы и дюбели).

LL — Long Life: Все модели вентиляторов данного ряда имеют двигатели на шарикоподшипниках со сроком службы 30 000 часов непрерывной безотказной работы.
T — Timer: Все модели вентиляторов данного ряда оснащаются таймером с регулируемой задержкой выключения от 3 до 20 минут. Эти модели вентиляторов нельзя использовать совместно с регулятором скорости.

Схема электрического подключения

Габаритные размеры размеры Vortice Lineo 100 Q

Шумовые характеристики
