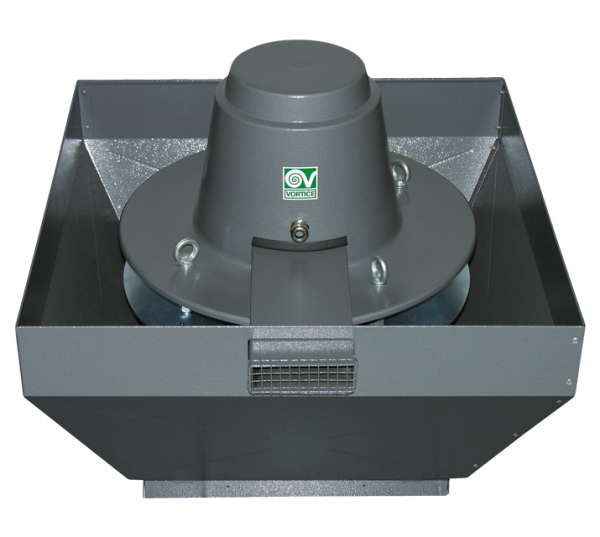

Описание вентилятор Vortice TRT 150 ED-V 8P крышный

Руководство по монтажу и эксплуатации Vortice TRT 150 ED-V 8P

Крышные центробежные вентиляторы TR ED-V, с вертикальным выбросом воздуха, предназначены для общеобменных систем вентиляции и удаления дыма с температурой до 200 С в течении 5 часов и 400 С в течение двух часов.

На Российский рынок поставляются 10 типоразмеров, 20 различных моделей, с однофазными и трехфазными двигателями. Крышные центробежные вентиляторы TR ED-V могут применятся для удаления дыма из каминов, мангалов, для усиления каминной тяги.

Корпуса крышных вентиляторов выполнены из оцинкованной стали с эпоксидным покрытием, что делает их устойчивыми к атмосферным воздействиям. Рабочее колесо с загнутыми для увеличения производительности лопастями выполнено из оцинкованной стали.

Крышные вентиляторы TR E-V оснащены асинхронными двигателями с термозащитой и шариковыми подшипниками, обеспечивающими долговременную и бесперебойную работу. Двигатели однофазные (индекс М) или трёхфазные (индекс Т) 2-х, 4-х, 6-и и 8-и полюсные самовентелирующиеся, оборудованные шариковыми подшипниками. Однофазные вентиляторы оснащены конденсаторм, но он не подсоединен к двигателю. Конденсатор должен устанавливаться вдали от вентилятора, т.к. в противном случае, возможно его повреждение в результате воздействия высокой температуры. Трехфазые двигатели, которые можно подключать по схемам: треугольник- максимальная скорость, звезда – минимальная скорость, получая таким образом двухскоростные крышные вентиляторы.

Характеристики вентилятора Vortice TRT 150 ED-V 8P

Графики производительности и давления

Дополнительно поставляются регуляторы скорости, частотные преобразователи, переключатели скоростей, установочные рамы, обратные клапаны и заслонки. Монтируется на трубе при помощи четырёх болтов и троса безопасности. Цвет вентиляторов TR E-V – серый.

В комплект поставки входит вентилятор, конденсатор (только для однофазных моделей) и трос безопасности.

Модели TRM — с однофазными двигателями AC 220В 50 Гц. Модели TRT — с трехфазными двигателями AC 380В 50 Гц. Для всех моделей постаянная рабочая температура от -25 С до 90 С (при температуре 200 С вентиляторы могут работать до 5 часов, при температуре 400°С вентиляторы могут работать до 2 часов). Степень защиты IP55 (защита от оседающей пыли и водяных струй, льющихся под давлением с любых направлений).

Модели TRM ED-V и TRT ED-V относятся к классу F400 DIN EN12101-3:2002-06 (при вытягивании дыма с температурой 400 С в течение 2-ух часов вентилятор сохраняет работоспособность и его производительность изменяется не более, чем на 10%).

Это подтверждается сертификатом LGAI APPLUS: 0370-CPD-0861

Схема электрического подключения

Габаритные размеры Vortice TRT 150 ED-V 8P
