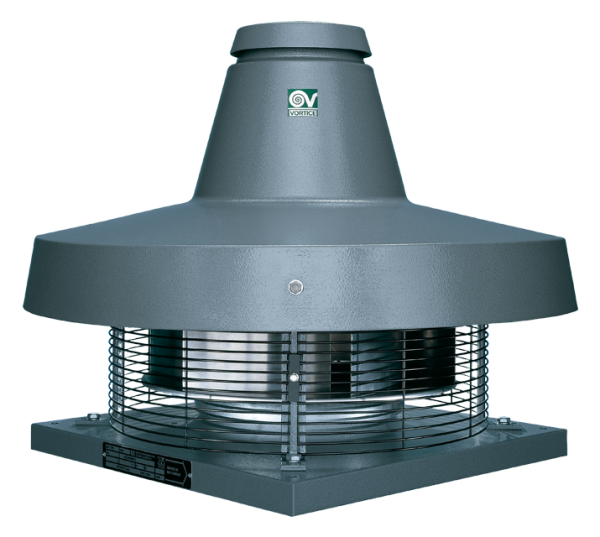

Описание вентилятор Vortice TRT 180 ED 6P крышный

Руководство по монтажу и эксплуатации Vortice TRT 180 ED 6P

Крышные центробежные вентиляторы TR ED, с горизонтальным выбросом воздуха, предназначены для общеобменных систем вентиляции и удаления дыма с температурой до 200 С в течении 5 часов и 400 С в течение двух часов. (Для противопожарных систем дымоудаления в России не сертифицировались по причине малой производительности по воздуху).

На Российский рынок поставляются 10 типоразмеров, 20 различных моделей, с однофазными и трехфазными двигателями. Крышные центробежные вентиляторы TR ED могут применятся для удаления дыма из каминов, мангалов, для усиления каминной тяги.

Характеристики вентилятора Vortice TRT 180 ED 6P

Графики производительности и давления

Корпуса крышных вентиляторов выполнены из оцинкованной стали с эпоксидным покрытием, что делает их устойчивыми к атмосферным воздействиям. Наружная кольцевая решётка, препятствует попаданию посторонних предметов в рабочее колесо вентилятора. Рабочее колесо с загнутыми для увеличения производительности лопастями выполнено из оцинкованной стали.

Крышные вентиляторы TR E оснащены асинхронными двигателями с термозащитой и шариковыми подшипниками, обеспечивающими долговременную и бесперебойную работу. Двигатели однофазные (индекс М) или трёхфазные (индекс Т) 2-х, 4-х, 6-и и 8-и полюсные самовентелирующиеся, оборудованные шариковыми подшипниками. Однофазные вентиляторы оснащены конденсатором, но он не подсоединен к двигателю. Конденсатор должен устанавливаться вдали от вентилятора, т.к. в противном случае, возможно его повреждение в результате воздействия высокой температуры. Трехфазные двигатели, можно подключать по схемам: треугольник — максимальная скорость, звезда – минимальная скорость, получая таким образом двухскоростные крышные вентиляторы.

Монтируется на трубе при помощи четырёх болтов и троса безопасности. Цвет вентиляторов TR E – серый.

Дополнительно поставляются регуляторы скорости, частотные преобразователи, переключатели скоростей, установочные рамы, обратные клапаны и заслонки.

В комплект поставки входит вентилятор, конденсатор (только для однофазных моделей) и трос безопасности.

Модели TRM ED и TRT ED относятся к классу F400 DIN EN12101-3:2002-06 (при вытягивании горячего газа и дыма с температурой 400 С в течение 2 часов вентилятор сохраняет работоспособность и его производительность изменяется не более, чем на 10%). Это подтверждается сертификатами TUV:

• 0036 CPD RG03 01 для TRM
• 0036 CPD RG03 02 для TRT

Схема электрического подключения

Габаритные размеры Vortice TRT 180 ED 6P
