Внимание! Цена указана на самое простое исполнение этого типоразмера с минимальным двигателем.

Применение и классификация вентиляторов ВР 132-30 (Общепромышленное, коррозионностойкое, взрывозащищенное )

Технические характеристики ВР 132-30 №10

Габаритные и присоединительные размеры ВР 132-30 №10, положение корпуса и аэродинамические характеристики представлены в каталоге.

	Каталог вентиляторов ВР 132-30 (Габаритные и присоединительные размеры )
	Общая информация ВР 132-30 (Варианты исполнения и положения вентилятора)

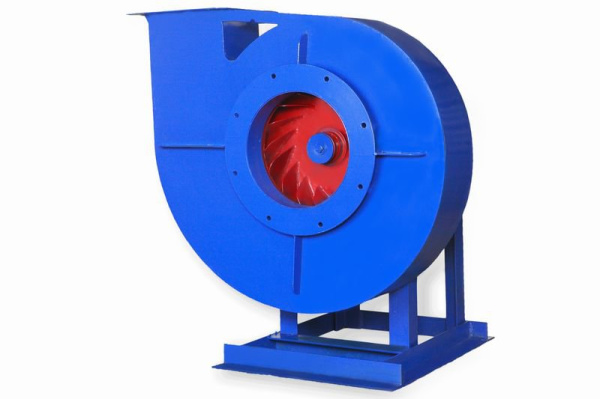

Общие сведения ВР 132-30 №10

• ТУ 4861-001-85589750
• Высокого давления
• Одностороннего всасывания
• Корпус – спиральный поворотный
• Лопатки рабочего колеса – загнутые назад
• Количество лопаток рабочего колеса – 16
• Варианты направление вращения – правое, левое

Аэродинамические характеристики ВР 132-30 №10

Аналоги ВР 132-30 №10

Радиальные вентиляторы, имеющие аналогичные ВР 132-30 технические показатели и представляющие собой благодаря этому его полноценную замену, – ВВД, ВР 120-28, ВР 130-28.

Назначение

ВР 132-30 №10 – вентилятор высокого давления, получивший большое распространение при решении следующих функциональных задач: искусственное нагнетание воздуха в вентиляционные системы стационарного типа промышленных, общественных, торгово-офисных и др. зданий; эксплуатация в производственных целях с установками различных видов и назначения.

Вентиляторы радиальные марки ВР 132-30 №10 разработаны для перемещения воздушных масс и газовоздушных смесей с максимальным содержанием в них пыли до 100 мг/куб.м, с температурой, не превышающей 80 град.

Условия эксплуатации

Максимальный эффект от применения вентиляционного оборудования данного типа обеспечивает его эксплуатация в условиях умеренного либо тропического климата, 2-3-я категории размещения. При обеспечении условий эффективной защиты электрических элементов прибора – допустима 1-я категория. Допустимые параметры внешней температуры – в диапазоне от минус до плюс 40 градусов.

Основные варианты изготовления ВР 132-30 №10

Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.

Вентиляторы ВР 132-30 №10 высокого давления выпускаются в двух вариантах конструктивного исполнения:

• 1-я схема – колесо вентилятора напрессовано на вал электродвигателя;
• 5-я схема – соединено с двигателем посредством ремня (клиноременная передача).

По назначению ВР 132-30 №10 имеют стандартное, тепло-, коррозионностойкое либо взрывозащищенное исполнение и производятся из углеродистой, нержавеющей стали или из разнородных материалов соответственно.

При индивидуальном заказе радиальные вентиляторы ВР 132-30 №10 могут комплектоваться дополнительными элементами: гибкими вставками, виброизоляторами.

Акустические характеристики ВР 132-30 №10
