Соединители Goldair для датчиков расхода масла GPF45

Соединители Goldair для датчиков расхода масла предназначены для подключения датчика к трубопроводу масляного контура холодильной установки.

Входное и выходное присоединения датчика расхода масла выполнены с наружной резьбой 1"-14 UNF. Для подключения трубопровода Goldair предлагает соединители с присоединениями 7/8" ODS, 5/8" ODS, 3/8" ODS и 1/2" ODS.

Соединители позволяют подобрать необходимый размер трубки под конкретную холодильную установку при сохранении штатного резьбового присоединения датчика.

Назначение соединителей Goldair

Соединители используются при монтаже датчиков расхода и протока масла Goldair в масляную линию холодильного оборудования.

Со стороны датчика соединитель устанавливается на резьбовое присоединение 1"-14 UNF, а со стороны трубопровода предусмотрен патрубок ODS под пайку.

Это позволяет использовать один тип резьбового подключения датчика с трубопроводами различных диаметров.

Размеры и номера заказа

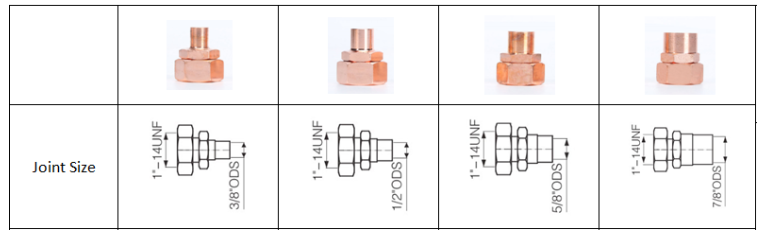

Схема соединителей Goldair

При выборе соединителя необходимо учитывать диаметр трубопровода, к которому будет подключен датчик расхода масла. На схеме производителя приведены доступные варианты исполнения и размеры.

Соединитель 7/8" ODS

Соединитель Goldair с присоединением 7/8" ODS предназначен для подключения датчика расхода масла к трубопроводу соответствующего размера.

Номер заказа: 16G184107.

Соединитель 5/8" ODS

Исполнение с присоединением 5/8" ODS используется при монтаже датчика на трубопровод подходящего диаметра.

Номер заказа: 16G184105.

Соединитель 3/8" ODS

Соединитель 3/8" ODS предназначен для соединения датчика расхода масла с трубопроводом соответствующего размера.

Номер заказа: 16G184103.

Соединитель 1/2" ODS

Исполнение 1/2" ODS используется для подключения датчика к трубопроводу под пайку данного размера.

Номер заказа: 16G184104.

Что означает ODS

ODS обозначает присоединение под пайку трубопровода по наружному диаметру трубы. Такой тип соединений широко используется в холодильных и климатических системах.

Поэтому обозначения 7/8", 5/8", 3/8" и 1/2" ODS необходимо выбирать в соответствии с размером медного трубопровода установки.

Как подобрать соединитель для датчика расхода масла

При выборе необходимо учитывать:

• модель датчика расхода масла;
• резьбовое присоединение датчика;
• диаметр трубопровода;
• необходимый размер ODS;
• место установки датчика;
• схему масляного контура холодильной системы.

Для представленных соединителей со стороны датчика используется наружное резьбовое присоединение 1"-14 UNF, а требуемый вариант выбирается по размеру ODS со стороны трубопровода.

Технические характеристики

Купить соединители Goldair для датчика расхода масла

В компании «Дом Холода» можно заказать соединители Goldair для датчиков расхода масла с присоединениями 7/8", 5/8", 3/8" и 1/2" ODS.

Для подбора достаточно сообщить модель датчика и диаметр трубопровода. По этим данным можно определить необходимое исполнение и номер заказа Goldair.

Поставка осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы

Для чего нужны соединители Goldair?

Они предназначены для подключения датчика расхода масла к трубопроводу холодильной системы.

Какая резьба используется со стороны датчика?

Для представленных соединителей указано резьбовое присоединение 1"-14 UNF.

Какие размеры ODS доступны?

Goldair указывает четыре варианта: 7/8", 5/8", 3/8" и 1/2" ODS.

Какой артикул у соединителя 7/8" ODS?

Номер заказа Goldair — 16G184107.

Какой артикул у соединителя 5/8" ODS?

Номер заказа — 16G184105.

Какой артикул у соединителя 3/8" ODS?

Номер заказа — 16G184103.

Какой артикул у соединителя 1/2" ODS?

Номер заказа — 16G184104.

Это электрические разъемы?

Нет. В данном случае речь идет о механических соединителях для подключения датчика расхода масла к трубопроводу холодильной системы.
