Реле протока масла

Реле протока масла Goldair GPF45 предназначены для контроля движения масла в масляном контуре винтовых холодильных компрессоров. В каталогах и поисковых запросах оборудование такого типа также встречается под названиями датчик расхода масла, датчик потока масла и датчик протока масла.

Основная задача устройства — подтвердить наличие необходимого потока масла и передать электрический сигнал в систему управления компрессором. При снижении протока ниже установленного значения сигнал реле может использоваться для формирования аварии или отключения компрессора, если такая логика предусмотрена электрической схемой холодильной установки.

В линейке Goldair представлены модели GPF45-025-11, GPF45-040-11, GPF45-060-11 и GPF45-100-11 с различными точками переключения, а также электронный модуль GPF1520 и разъемы для подключения оборудования.

Для чего нужно реле протока масла

Масло в винтовом компрессоре выполняет несколько важных функций: смазывает рабочие узлы, участвует в уплотнении и отводе тепла. Поэтому недостаточная циркуляция масла может привести к ухудшению смазки и повреждению оборудования.

Реле протока масла компрессора контролирует наличие потока в масляной линии. Устройство срабатывает при достижении заданного расхода и передает сигнал системе автоматики.

В отличие от измерительного расходомера, который непрерывно показывает фактическое значение расхода, GPF45 выполняет прежде всего функцию порогового контроля протока. Поэтому технически корректное название серии — именно реле протока масла.

Модельный ряд Goldair GPF45

Реле протока масла Goldair GPF45-025-11

GPF45-025-11 используется для контроля потока масла в винтовых компрессорах. Точка переключения составляет 2,5 л/мин.

Модель подходит для масляных контуров, где системой компрессора предусмотрено срабатывание при относительно небольшом расходе масла. Окончательный подбор необходимо выполнять по техническим требованиям конкретного компрессора.

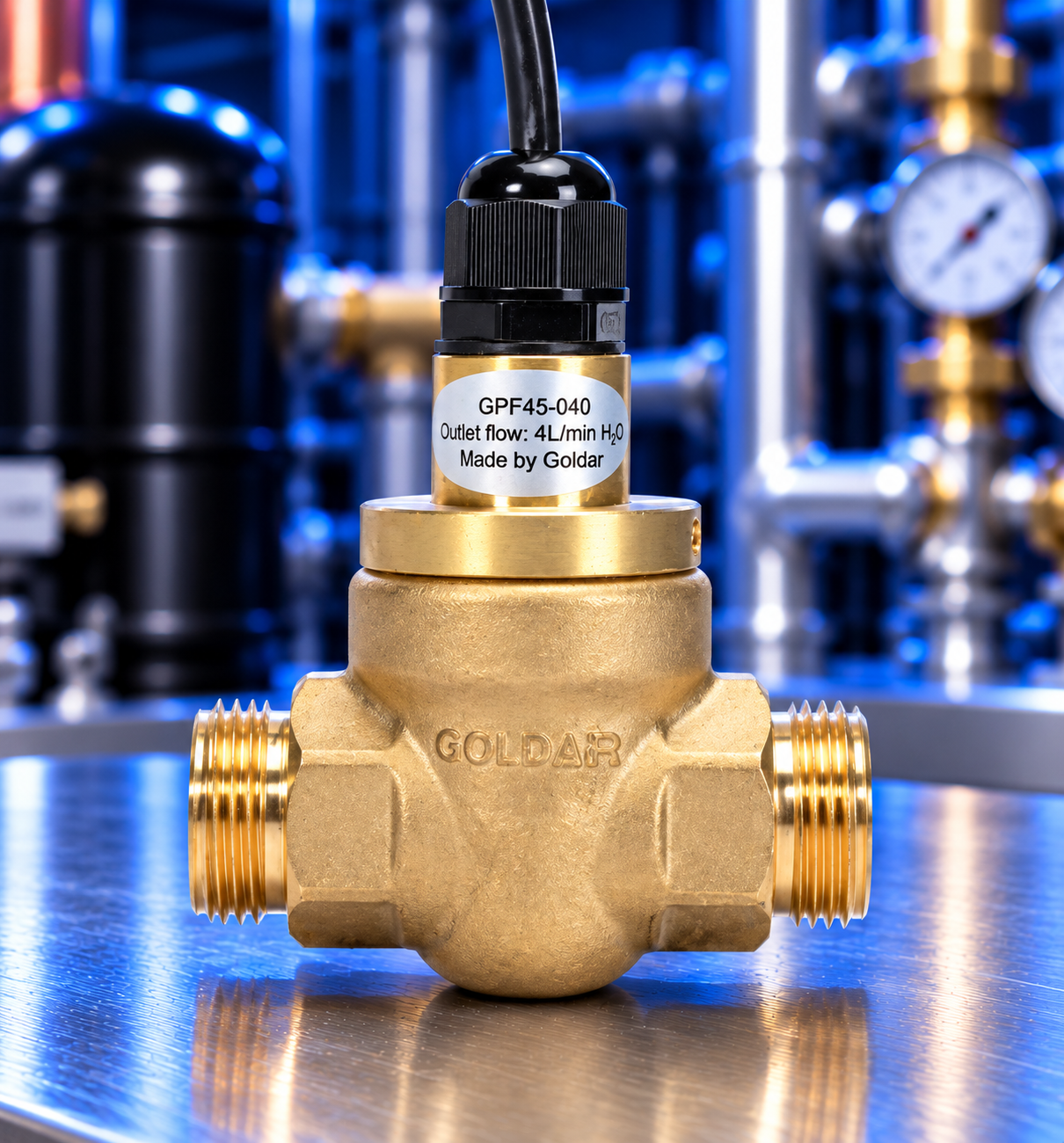

Реле протока масла Goldair GPF45-040-11

GPF45-040-11 предназначено для винтовых холодильных компрессоров и имеет точку переключения 4 л/мин.

Устройство контролирует наличие достаточного протока масла и передает сигнал в систему автоматики компрессора.

Реле протока масла Goldair GPF45-060-11

GPF45-060-11 используется для полугерметичных винтовых компрессоров. По данным каталога Goldair точка переключения составляет 6 л/мин.

Для модели указан артикул 680345. При подборе необходимо учитывать требуемый расход масла, присоединение и модель компрессора.

Реле протока масла Goldair GPF45-100-11

GPF45-100-11 предназначено для контроля протока масла в полугерметичных винтовых компрессорах. Точка переключения по каталогу Goldair составляет 10 л/мин.

Для модели указан артикул 680346. Реле используется в системах с более высоким требуемым расходом масла.

На российском рынке GPF45-100-11 также встречается как реле протока масла для линии возврата масла из маслоотделителя в винтовой компрессор.

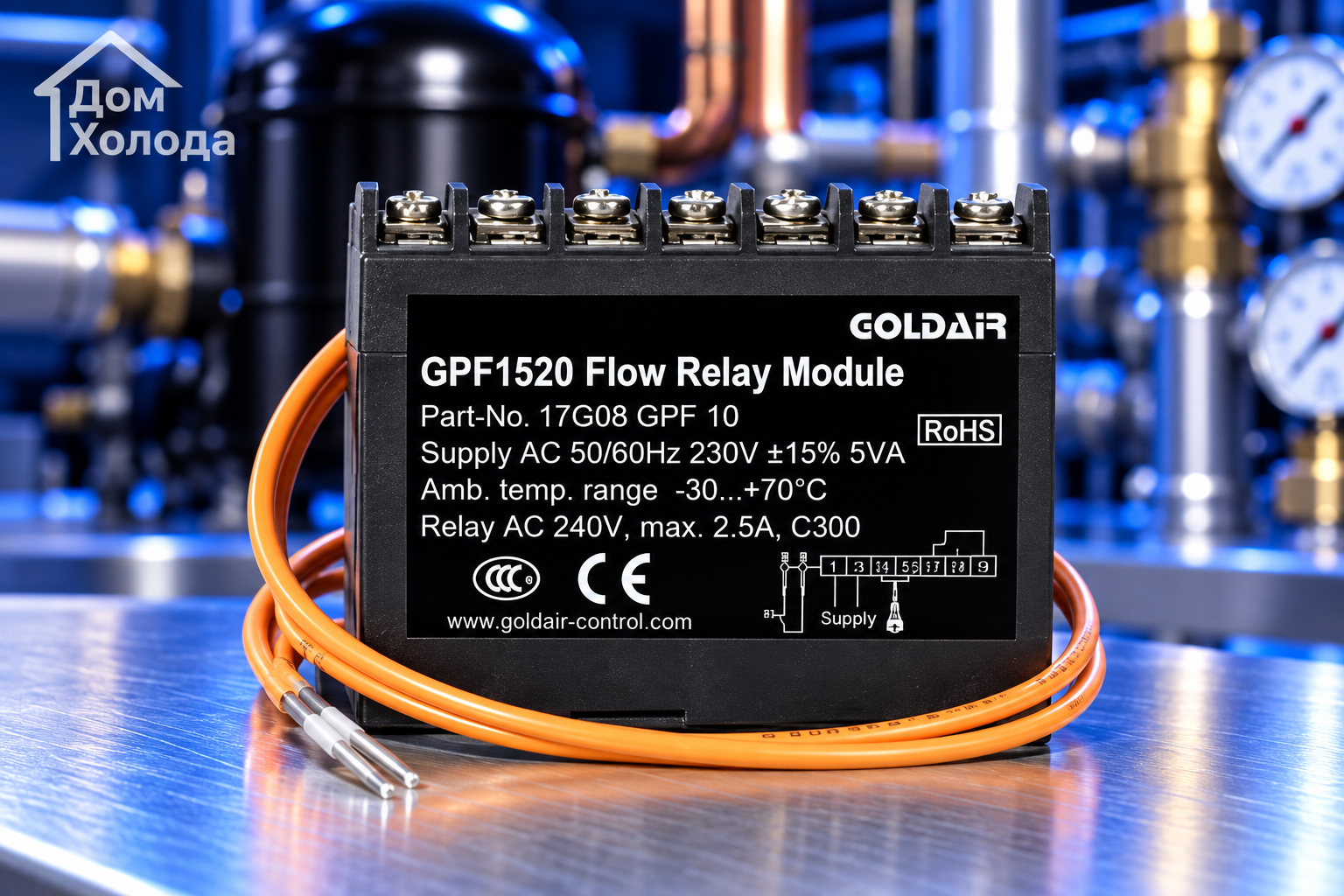

Модуль реле протока масла GPF1520

Goldair GPF1520 — электронный модуль реле протока, предназначенный для работы совместно с датчиками серии GPF45.

GPF1520 является отдельным элементом системы контроля. Его не следует путать непосредственно с механической частью реле GPF45.

Как работает реле протока масла GPF45

Внутри реле находится поршень с магнитным элементом. При увеличении расхода жидкости поток перемещает поршень, преодолевая усилие пружины.

Движение магнитного элемента воздействует на герконовый переключатель, который герметично отделен от контролируемой жидкости. При достижении установленной точки протока электрический контакт изменяет свое состояние.

Когда расход масла уменьшается, пружина возвращает поршень в исходное положение, а герконовый контакт возвращается в первоначальное состояние.

Такой принцип позволяет использовать реле для надежного порогового контроля потока без размещения электрического контакта непосредственно в масляной среде.

Реле протока масла или датчик расхода масла?

В каталогах и поисковых запросах одни и те же устройства могут называться реле протока масла, датчиками потока масла или датчиками расхода масла.

Для серии Goldair GPF45 наиболее точным техническим названием является реле протока масла, поскольку устройство не выполняет непрерывное измерение и отображение расхода, а срабатывает при достижении определенной точки переключения.

Термин «датчик расхода масла» также используется в поиске и технических описаниях, поэтому он применяется в данном разделе как дополнительное обозначение оборудования.

Контроль подачи масла в винтовом компрессоре

Нормальная циркуляция масла необходима для надежной работы винтового компрессора. Недостаточная подача может привести к ухудшению смазки, перегреву и ускоренному износу рабочих элементов.

Контроль протока масла позволяет системе управления определить, что масло действительно движется по предусмотренной линии.

При критическом уменьшении потока сигнал реле может использоваться для остановки компрессора и предотвращения его дальнейшей работы при недостаточной смазке.

Где устанавливается реле протока масла

Реле серии GPF45 устанавливаются в масляной линии холодильной системы. Конкретное место монтажа определяется схемой компрессора и масляного контура.

В холодильных установках устройства такого типа, в частности, применяются на линии возврата масла из маслоотделителя в винтовой компрессор.

Для GPF45-100-11 такое применение также указывается российскими поставщиками холодильного оборудования.

Как выбрать Goldair GPF45

Основное различие моделей серии — точка переключения по расходу масла.

При подборе необходимо учитывать:

• производителя и модель компрессора;
• тип винтового компрессора;
• расчетный расход масла;
• требуемую точку переключения;
• рабочее давление масляного контура;
• тип и размер присоединения;
• электрическую схему защиты компрессора;
• необходимость применения модуля GPF1520.

Какую точку переключения выбрать

В линейке Goldair GPF45 представлены четыре основных исполнения: 2,5 л/мин, 4 л/мин, 6 л/мин и 10 л/мин.

Точка переключения не выбирается по принципу «чем больше, тем лучше». Она должна соответствовать требованиям конкретного компрессора и его масляной системы.

Купить реле протока масла Goldair

В компании «Дом Холода» можно заказать реле протока масла Goldair GPF45 для винтовых холодильных компрессоров.

В ассортименте представлены GPF45-025-11, GPF45-040-11, GPF45-060-11 и GPF45-100-11 с точками переключения от 2,5 до 10 л/мин, а также модуль GPF1520 и комплектующие для подключения.

Для уточнения цены, наличия и подбора подходящего датчика расхода масла компрессора сообщите модель компрессора, маркировку установленного реле и требуемую точку переключения.

Поставка оборудования осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о реле протока масла

Что такое реле протока масла?

Реле протока масла — устройство, которое контролирует наличие потока в масляной линии и изменяет состояние электрического контакта при достижении заданной точки переключения.

Чем реле протока отличается от расходомера?

Расходомер предназначен для измерения текущего значения расхода. Реле протока выполняет другую задачу: оно контролирует достижение заданного порога и формирует соответствующий электрический сигнал.

Какие точки переключения есть у Goldair GPF45?

По каталогу Goldair серия представлена исполнениями с точками переключения 2,5, 4, 6 и 10 л/мин.

Какое реле имеет точку переключения 2,5 л/мин?

Точка переключения 2,5 л/мин указана для модели Goldair GPF45-025-11.

Какое реле имеет точку переключения 4 л/мин?

Для расхода 4 л/мин предназначено Goldair GPF45-040-11.

Какое реле Goldair рассчитано на 6 л/мин?

Точку переключения 6 л/мин имеет GPF45-060-11. Для этой модели указан артикул 680345.

Какое реле рассчитано на 10 л/мин?

Для точки переключения 10 л/мин используется GPF45-100-11. В каталоге указан артикул 680346.

Для чего нужен модуль Goldair GPF1520?

GPF1520 представляет собой модуль реле расхода, предназначенный для работы совместно с датчиками серии GPF45.

Для каких компрессоров используется GPF45?

Серия Goldair GPF45 предназначена для винтовых компрессоров. Модели GPF45-060-11 и GPF45-100-11 в каталоге отдельно указаны для полугерметичных винтовых компрессоров.

Можно ли заменить GPF45-060-11 на GPF45-100-11?

Без проверки технических требований такую замену выполнять нельзя. Модели имеют разные точки переключения: 6 л/мин и 10 л/мин соответственно.
