Реле протока масла Goldair GPF45-025-11

Goldair GPF45-025-11 — поршневое реле протока масла с магнитным поршнем и герконовым переключателем. Устройство предназначено для контроля потока жидкости в масляных системах компрессорного и холодильного оборудования.

При увеличении потока подпружиненный поршень с постоянным магнитом перемещается и воздействует на герметично изолированный герконовый переключатель. При уменьшении потока поршень возвращается под действием пружины.

Модель: GPF45-025-11
Номер заказа: 16G18 41 02 1.

Назначение Goldair GPF45-025-11

GPF45-025-11 применяется для контроля протока масла в системах компрессорного оборудования.

В техническом бюллетене Goldair указано применение устройства в составе винтовых компрессоров.

По принципу работы GPF45 является не непрерывным расходомером, а пороговым реле протока: при достижении определенного расхода происходит переключение электрического контакта.

Технические характеристики Goldair GPF45-025-11

Точка переключения GPF45-025-11

Для модели GPF45-025-11 в техническом бюллетене Goldair указаны две точки переключения при снижении расхода:

• ON — 2,70 л/мин ±3%;
• OFF — 2,5 л/мин ±3%.

Значения точек переключения в технической таблице производителя приведены для воды H2O.

Эти параметры не следует путать с максимальным допустимым расходом, который для устройства составляет 20 л/мин.

Принцип работы реле протока масла

Внутри корпуса GPF45 находится подпружиненный поршень с магнитным кольцом.

При увеличении потока жидкости поршень перемещается, преодолевая усилие пружины. Магнитное поле поршня приводит в действие герконовый переключатель.

При уменьшении расхода пружина перемещает поршень обратно, в результате чего состояние герконового контакта изменяется.

Герконовый переключатель

Герконовый переключатель в конструкции GPF45 полностью изолирован от рабочей жидкости внутри корпуса.

Срабатывание происходит за счет воздействия магнитного поля поршня, поэтому электрический контакт не находится непосредственно в масле.

В техническом описании Goldair также указано, что постоянное магнитное кольцо рассчитано на воздействие повышенной температуры и таких сред, как фреон, масло и вода.

Реле протока или датчик расхода масла?

В документации Goldair используются обозначения Oil Flow Switch и Oil Flow Relay.

Устройство работает по пороговому принципу и переключает электрический контакт при изменении потока.

Поэтому для каталога наиболее точное русское название — реле протока масла.

Формулировки «датчик расхода масла», «датчик потока масла» и «реле расхода масла» можно использовать как дополнительные поисковые варианты.

Максимальный расход 20 л/мин

Максимальный расход, указанный производителем, составляет 20 л/мин.

Максимальный расход и точка переключения — это разные параметры.

Для GPF45-025-11 точка OFF составляет 2,5 л/мин ±3%, а максимальный допустимый расход — 20 л/мин.

Рабочее давление до PN 200 бар

Для клапанной части корпуса в техническом бюллетене указано максимальное давление PN 200 бар.

При подборе необходимо учитывать рабочее давление конкретной масляной системы, температуру среды и параметры присоединения.

Температура рабочей среды

Допустимая температура рабочей среды составляет от −20 до +100 °C.

Допустимая температура окружающей среды — от −20 до +70 °C.

Применение в винтовых компрессорах

В техническом бюллетене Goldair указано применение GPF45 для контроля масла в составе винтовых компрессоров.

Сигнал герконового переключателя может использоваться системой управления или защиты оборудования для контроля состояния потока.

Устойчивость к загрязнениям

Goldair характеризует GPF45 как поршневое реле потока с высокой воспроизводимостью и низкой чувствительностью к загрязнениям рабочей среды.

При эксплуатации необходимо соблюдать требования к качеству масла и условиям работы конкретной холодильной или компрессорной системы.

Электрические характеристики GPF45-025-11

• напряжение коммутации — 240 В AC / 200 В DC;
• коммутируемый ток — 0,7 А AC / 0,5 А DC;
• максимальный ток — 1 А;
• коммутационная способность — 70 ВА / 50 Вт;
• степень защиты — IP65.

Электрическое подключение

Реле оснащено кабелем 3 × 0,5 мм² длиной 1 метр.

В технической документации тип контакта обозначен как SPNO.

Перед подключением необходимо использовать электрическую схему из технического бюллетеня.

Монтаж Goldair GPF45-025-11

Устройство необходимо устанавливать в соответствии с направлением движения жидкости.

По инструкции Goldair кабельный выход при монтаже должен быть направлен вверх.

При присоединении медной трубы рекомендуется использовать два гаечных ключа: одним удерживать корпус устройства, другим затягивать соединение.

Максимальный момент затяжки — 75 Н·м.

Материалы конструкции

В контакте с рабочей средой используются:

• латунь;
• твердый феррит.

Материалы, не контактирующие с рабочей средой:

• PA;
• PVC.

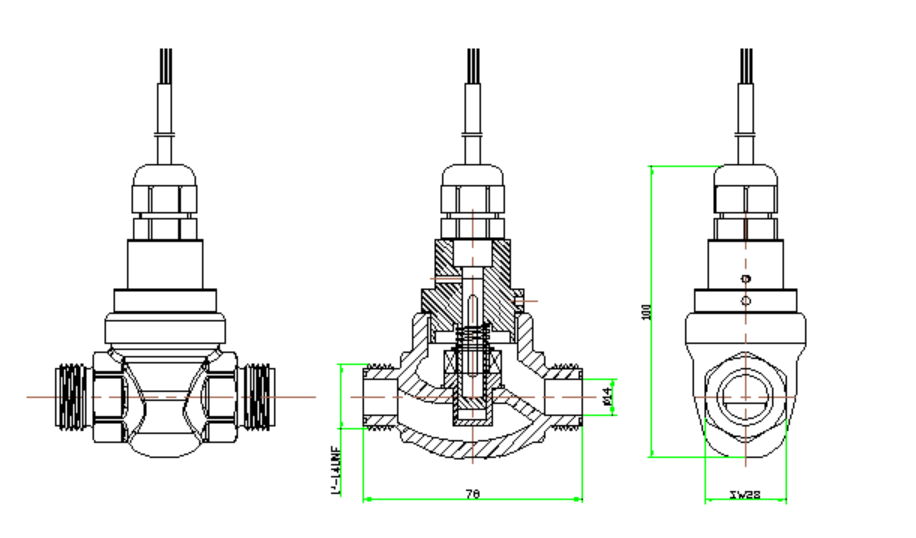

Размеры Goldair GPF45-025-11

Монтажные размеры и конструкция устройства представлены на техническом чертеже Goldair.

Переходники для Goldair GPF45

В техническом бюллетене Goldair предусмотрены переходные соединения для серии GPF45.

Техническая документация Goldair GPF45

Для проверки точки переключения, монтажных размеров, электрической схемы и правил установки используйте технический бюллетень производителя.

Скачать технический бюллетень Goldair GPF45 (PDF)

Как подобрать реле протока Goldair GPF45

Перед заказом рекомендуется проверить:

• точную модель GPF45;
• требуемую точку переключения;
• максимальный расход;
• рабочее давление;
• температуру масла;
• размер присоединения;
• необходимый ODS-переходник;
• направление потока;
• электрические характеристики контакта;
• схему системы управления компрессором.

Купить Goldair GPF45-025-11

В компании «Дом Холода» можно заказать реле протока масла Goldair GPF45-025-11 для холодильного и компрессорного оборудования.

Основные параметры модели:

• OFF — 2,5 л/мин ±3%;
• ON — 2,70 л/мин ±3%;
• максимальный расход — 20 л/мин;
• максимальное давление клапанной части — PN 200 бар;
• температура среды — −20...+100 °C;
• степень защиты — IP65.

Для точного подбора сообщите модель компрессора, параметры масляной системы, требуемую точку переключения и тип присоединения.

Поставка оборудования осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о Goldair GPF45-025-11

Для чего используется GPF45-025-11?

Для контроля протока масла в масляных системах, в том числе в составе винтовых компрессоров.

Это датчик расхода или реле протока?

По принципу действия это пороговое реле протока с герконовым переключателем. Оно переключает контакт при достижении определенного расхода.

Какая точка переключения GPF45-025-11?

При снижении расхода: ON — 2,70 л/мин ±3%, OFF — 2,5 л/мин ±3%.

Какой номер заказа GPF45-025-11?

16G18 41 02 1.

Какой максимальный расход?

20 л/мин.

Какое максимальное давление?

Для клапанной части корпуса — PN 200 бар.

Какая рабочая среда?

В технической таблице Goldair указано масло.

Какой температурный диапазон рабочей среды?

От −20 до +100 °C.

Какая степень защиты?

IP65.

Какое основное присоединение?

1"-14 UNF. Номинальный размер — G1/2", DN 15.

Какие ODS-переходники предусмотрены?

В документации Goldair указаны переходники 3/8", 1/2", 5/8" и 7/8" ODS.

Как устанавливать GPF45?

Необходимо соблюдать направление потока, располагать кабельный выход вверх и при монтаже не превышать момент затяжки 75 Н·м.
