Электронный драйвер расширительного клапана

Драйверы электронных расширительных клапанов Goldair предназначены для управления электронными расширительными клапанами в холодильных установках, системах кондиционирования, чиллерах и тепловых насосах.

Электронный расширительный клапан, или ЭРВ, регулирует подачу хладагента в испаритель. Совместно с контроллером, датчиком давления и датчиком температуры система позволяет поддерживать необходимый перегрев хладагента и использовать поверхность испарителя более эффективно.

В разделе представлены драйвер GEC1702, контроллер MVC EEV, электронные расширительные клапаны GEV50 и VPF, датчик давления газа и NTC-датчик температуры. Таким образом, категория включает не только электронные драйверы, но и компоненты системы регулирования ЭРВ.

Для чего нужен драйвер электронного расширительного клапана

Драйвер ЭРВ управляет шаговым электродвигателем электронного расширительного клапана. По сигналам датчиков давления и температуры контроллер определяет требуемую степень открытия клапана и регулирует поток хладагента через испаритель.

Основная задача системы — поддерживать необходимый уровень перегрева и не допускать поступления жидкого хладагента на всасывание компрессора.

Такой способ регулирования особенно востребован в системах с изменяющейся тепловой нагрузкой и переменным давлением конденсации.

Преимущества электронного расширительного клапана

По сравнению с традиционным термостатическим расширительным клапаном электронное регулирование позволяет более точно изменять подачу хладагента в зависимости от текущих условий работы системы.

• точное регулирование подачи хладагента;
• поддержание заданного перегрева;
• эффективное использование поверхности испарителя;
• работа при значительных изменениях нагрузки;
• работа при изменяющемся давлении конденсации;
• возможность повышения энергоэффективности системы;
• управление шаговыми электронными клапанами;
• применение в холодильных установках, чиллерах и тепловых насосах.

Оборудование Goldair для управления ЭРВ

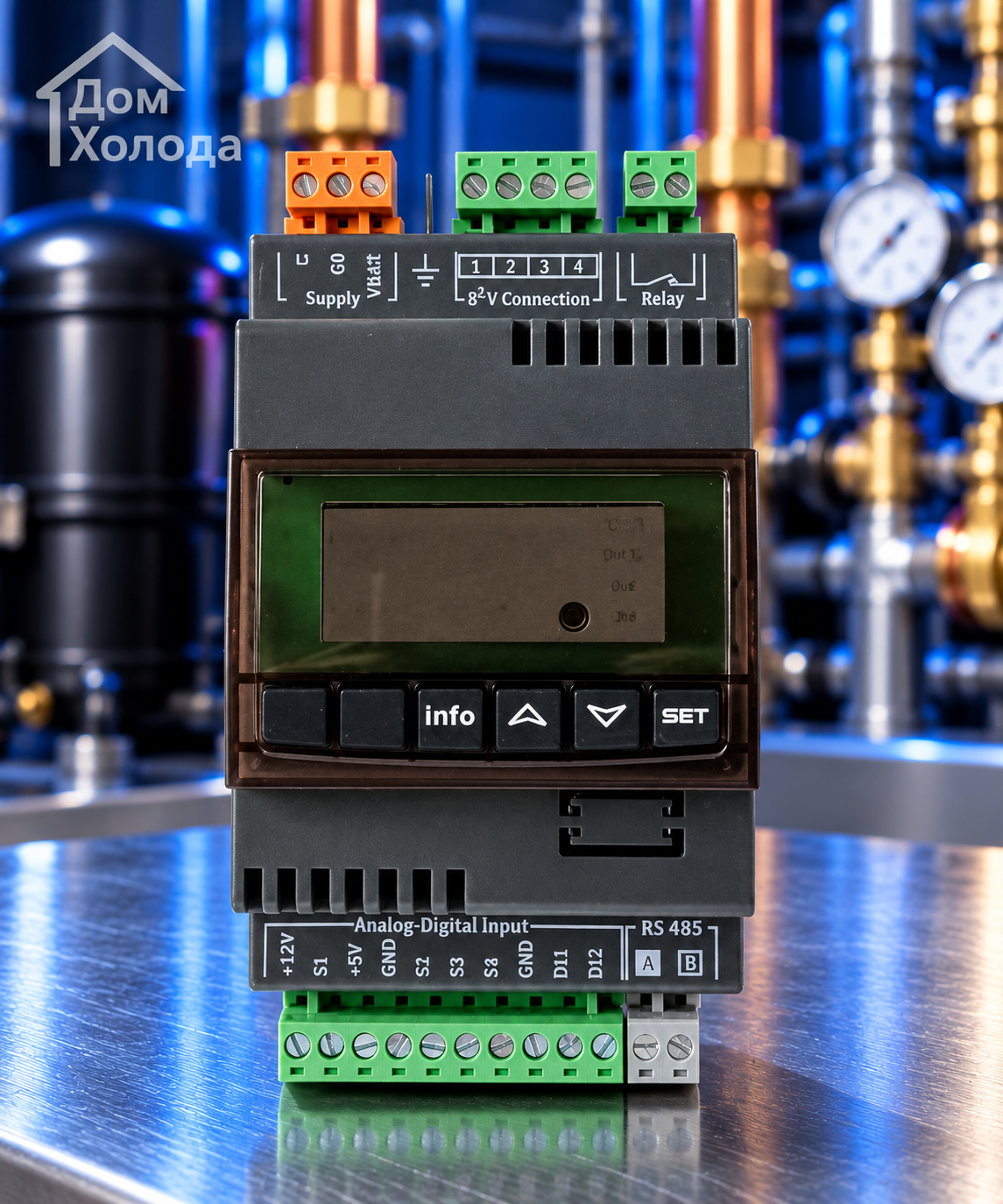

Электронный драйвер Goldair GEC1702

Goldair GEC1702 — драйвер электронного расширительного клапана, предназначенный для управления различными типами ЭРВ.

По данным Goldair устройство совместимо с клапанами различных производителей, включая Sanhua и Sporlan.

GEC1702 используется в системах, где необходимо автоматически регулировать степень открытия электронного расширительного клапана в зависимости от состояния холодильного контура.

Контроллер электронного расширительного клапана MVC EEV

Goldair MVC EEV предназначен для управления электронными расширительными клапанами. В каталоге Goldair указана совместимость с различными типами клапанов, в том числе Danfoss и Sanhua.

Контроллер может использоваться как элемент системы регулирования перегрева, работая совместно с датчиками давления и температуры.

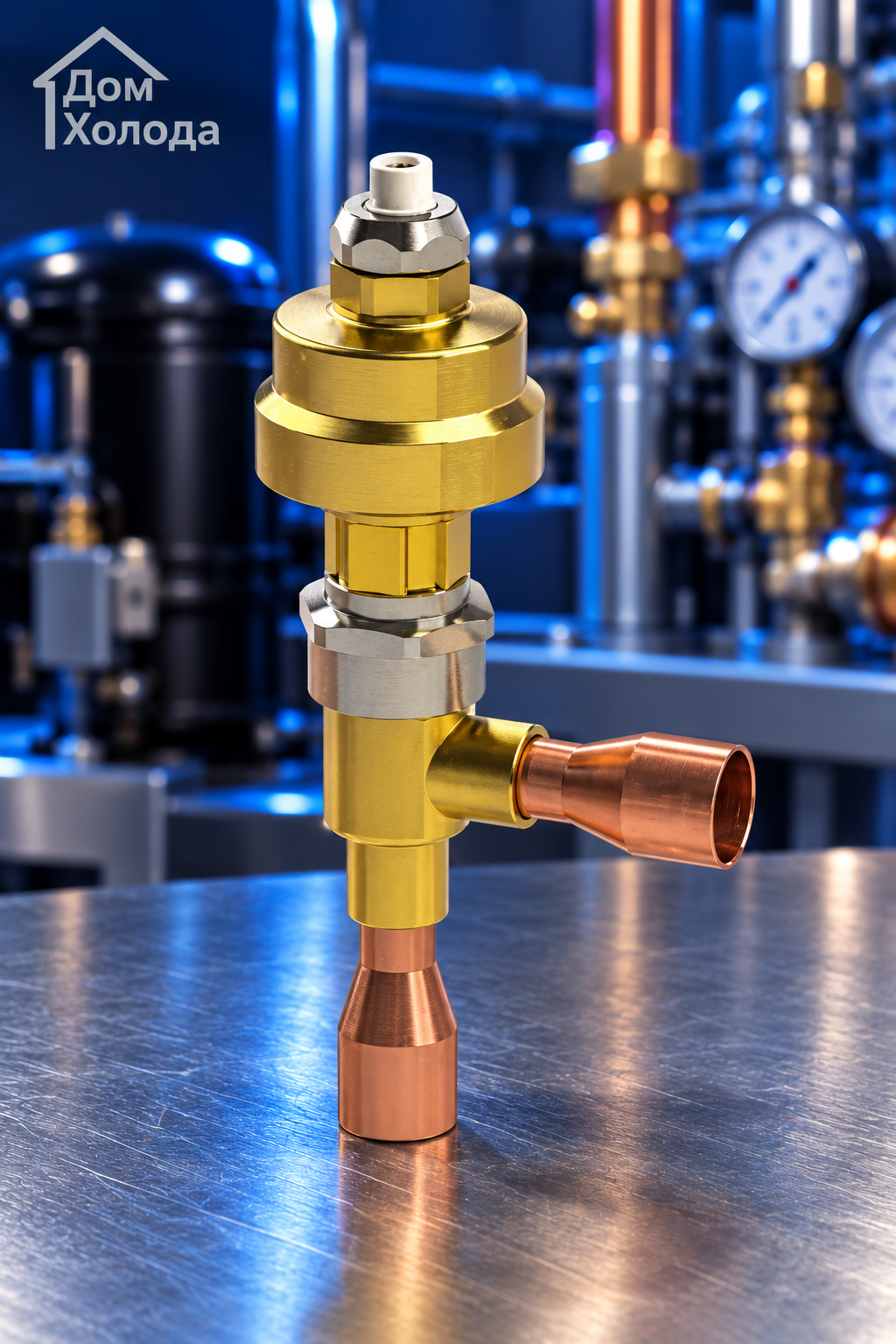

Электронный расширительный клапан GEV50

Goldair GEV50 — электронный расширительный клапан для регулирования потока хладагента.

Клапан используется совместно с соответствующим электронным контроллером и шаговым приводом. Точная совместимость, типоразмер, пропускная способность и допустимые хладагенты должны проверяться по документации конкретной модели.

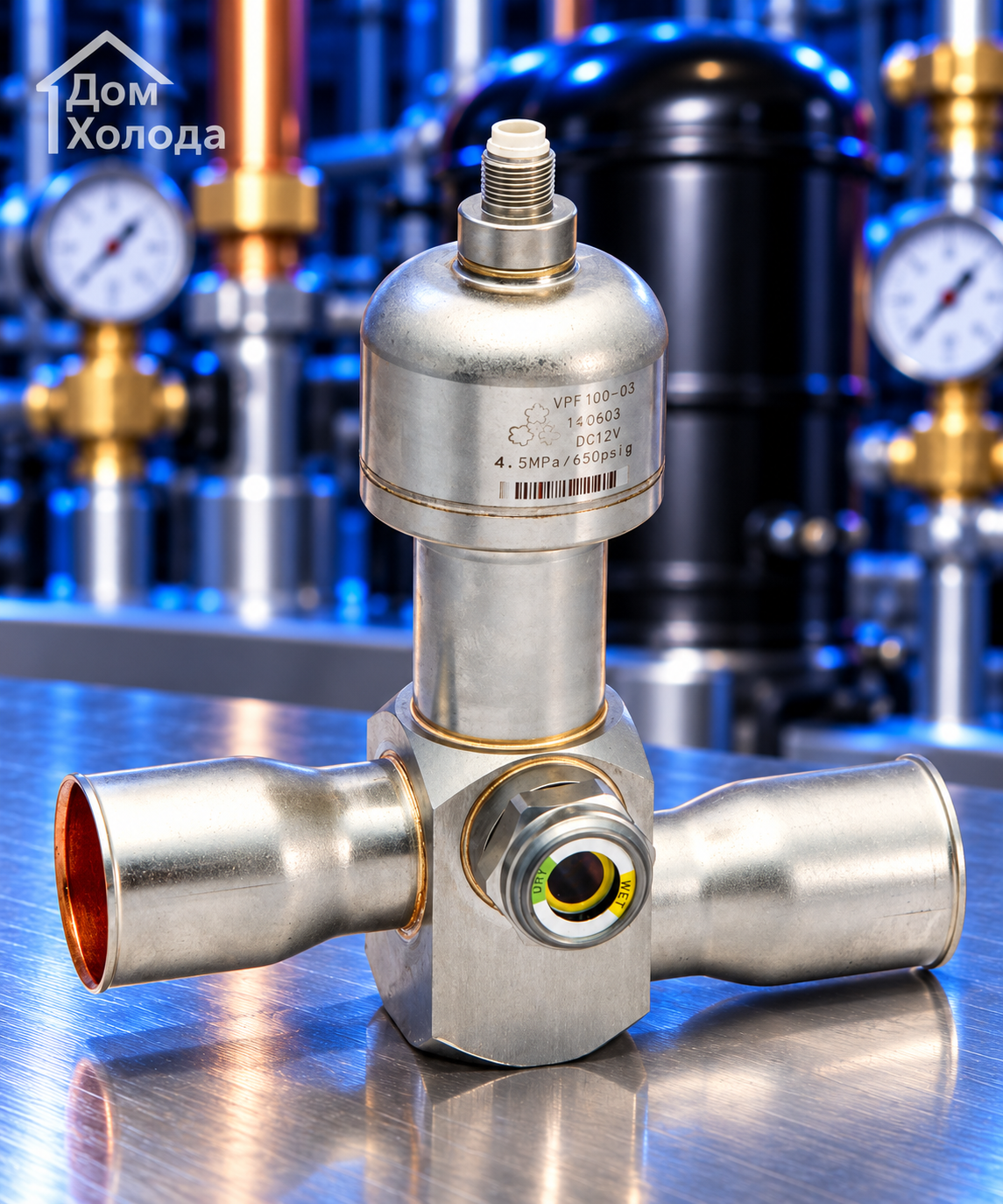

Электронный расширительный клапан VPF

VPF — электронный расширительный клапан производства Sanhua, представленный Goldair как OEM-компонент системы электронного регулирования.

Клапан используется для изменения расхода хладагента в зависимости от управляющего сигнала контроллера.

Датчики давления и температуры для электронного клапана

Для полноценной системы регулирования ЭРВ контроллеру необходима информация о состоянии холодильного контура. Для этого применяются датчики давления и температуры.

В разделе Goldair представлены датчик давления газа и NTC-датчик температуры.

Датчик давления используется в холодильных установках, компрессорах и системах кондиционирования воздуха. NTC-датчик температуры имеет двухпроводное подключение и используется для контроля температуры в точке измерения.

Как работает электронный расширительный клапан

Электронный расширительный клапан управляется шаговым электродвигателем. Контроллер передает команды двигателю, который изменяет положение регулирующего элемента и тем самым изменяет количество хладагента, поступающего в испаритель.

В исходном описании Goldair для электронных расширительных клапанов указано шаговое регулирование с высокой точностью позиционирования.

Положение клапана непрерывно корректируется в зависимости от температуры, давления и рассчитанного перегрева хладагента.

Контроль перегрева хладагента

Одна из основных задач контроллера электронного расширительного клапана — поддерживать требуемый перегрев хладагента на выходе из испарителя.

Недостаточный перегрев может привести к попаданию жидкого хладагента во всасывающую линию компрессора, а чрезмерный перегрев уменьшает эффективную площадь испарителя.

Электронное регулирование позволяет точно изменять подачу хладагента и поддерживать рабочий режим при изменении нагрузки.

Где применяются электронные расширительные клапаны

Системы электронного регулирования могут использоваться в:

• чиллерах;
• тепловых насосах;
• холодильных камерах;
• компрессорно-конденсаторных агрегатах;
• системах кондиционирования воздуха;
• промышленном холодильном оборудовании.

Кроме стандартного регулирования подачи хладагента электронный клапан в зависимости от конструкции системы может использоваться для регулирования давления, байпаса горячего газа и других задач управления потоком.

Совместимость с хладагентами

В исходном описании Goldair для электронных клапанов этой группы указана возможность применения с различными хладагентами, в том числе R22, R134, R404, R407, а также CO2 и аммиаком.

Драйвер ЭРВ для клапанов Sanhua, Danfoss и Sporlan

Одно из преимуществ линейки Goldair — возможность работы с клапанами различных производителей.

Для GEC1702 Goldair указывает применение с клапанами Sanhua, Sporlan и другими, а для MVC EEV — с Danfoss, Sanhua и другими моделями ЭРВ.

При замене контроллера необходимо проверять тип шагового двигателя, количество фаз и проводов, требуемое число шагов, напряжение управления и электрическую схему клапана.

Как выбрать драйвер электронного расширительного клапана

При подборе драйвера ЭРВ важно учитывать параметры как контроллера, так и самого клапана.

Для правильного выбора желательно знать:

• производителя и модель электронного клапана;
• тип шагового двигателя;
• количество проводов клапана;
• напряжение питания контроллера;
• тип датчика давления;
• тип NTC-датчика температуры;
• используемый хладагент;
• рабочее давление системы;
• диапазон регулирования перегрева;
• назначение холодильной установки.

GEC1702 или MVC EEV — что выбрать?

Обе модели предназначены для управления электронными расширительными клапанами, но считать их полностью взаимозаменяемыми нельзя.

GEC1702 заявлен Goldair как драйвер для различных клапанов, включая Sanhua и Sporlan.

MVC EEV указан как контроллер, подходящий для клапанов Danfoss, Sanhua и других производителей.

Окончательный выбор необходимо выполнять по электрическим параметрам конкретного клапана, типу шагового двигателя и требованиям холодильной установки.

Купить драйвер электронного расширительного клапана Goldair

В компании «Дом Холода» можно заказать драйверы и контроллеры электронных расширительных клапанов Goldair для холодильных и климатических систем.

В ассортименте представлены GEC1702, MVC EEV, GEV50, VPF, а также датчики давления и NTC-датчики температуры для систем электронного регулирования.

Для уточнения цены, наличия и подбора контроллера ЭРВ сообщите модель электронного клапана, используемый хладагент и параметры холодильной установки.

Поставка оборудования осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о драйверах ЭРВ

Что такое драйвер электронного расширительного клапана?

Драйвер ЭРВ — электронный контроллер, который управляет шаговым двигателем электронного расширительного клапана и регулирует его степень открытия.

Для чего нужен контроллер ЭРВ?

Контроллер регулирует подачу хладагента в испаритель и позволяет поддерживать заданный перегрев на выходе испарителя.

Чем драйвер отличается от электронного расширительного клапана?

Электронный расширительный клапан — исполнительное устройство, которое непосредственно регулирует поток хладагента. Драйвер или контроллер управляет положением этого клапана.

Какие клапаны может управлять Goldair GEC1702?

По данным Goldair, GEC1702 подходит для различных типов электронных расширительных клапанов, в том числе производства Sanhua и Sporlan.

С какими клапанами работает MVC EEV?

Для MVC EEV Goldair указывает совместимость с различными клапанами, включая Danfoss и Sanhua. Точную совместимость необходимо проверять по модели клапана.

Для чего нужны датчики давления и температуры?

По значениям давления и температуры контроллер может определить рабочее состояние холодильного контура и рассчитать величину перегрева, необходимую для регулирования клапана.

Можно ли заменить MVC EEV на GEC1702?

Без проверки технических параметров — не рекомендуется. Необходимо сравнить тип клапана, шаговый двигатель, электрическую схему, датчики и алгоритм управления.

Что такое ЭРВ?

ЭРВ — сокращение от электронный расширительный клапан. Также в русскоязычной холодильной терминологии встречаются названия «электронный расширительный вентиль» и «электронный ТРВ».

Где купить драйвер ЭРВ Goldair?

Заказать GEC1702, MVC EEV и другие компоненты системы управления электронными расширительными клапанами можно в компании «Дом Холода». Для подбора сообщите модель клапана и параметры холодильной установки.
