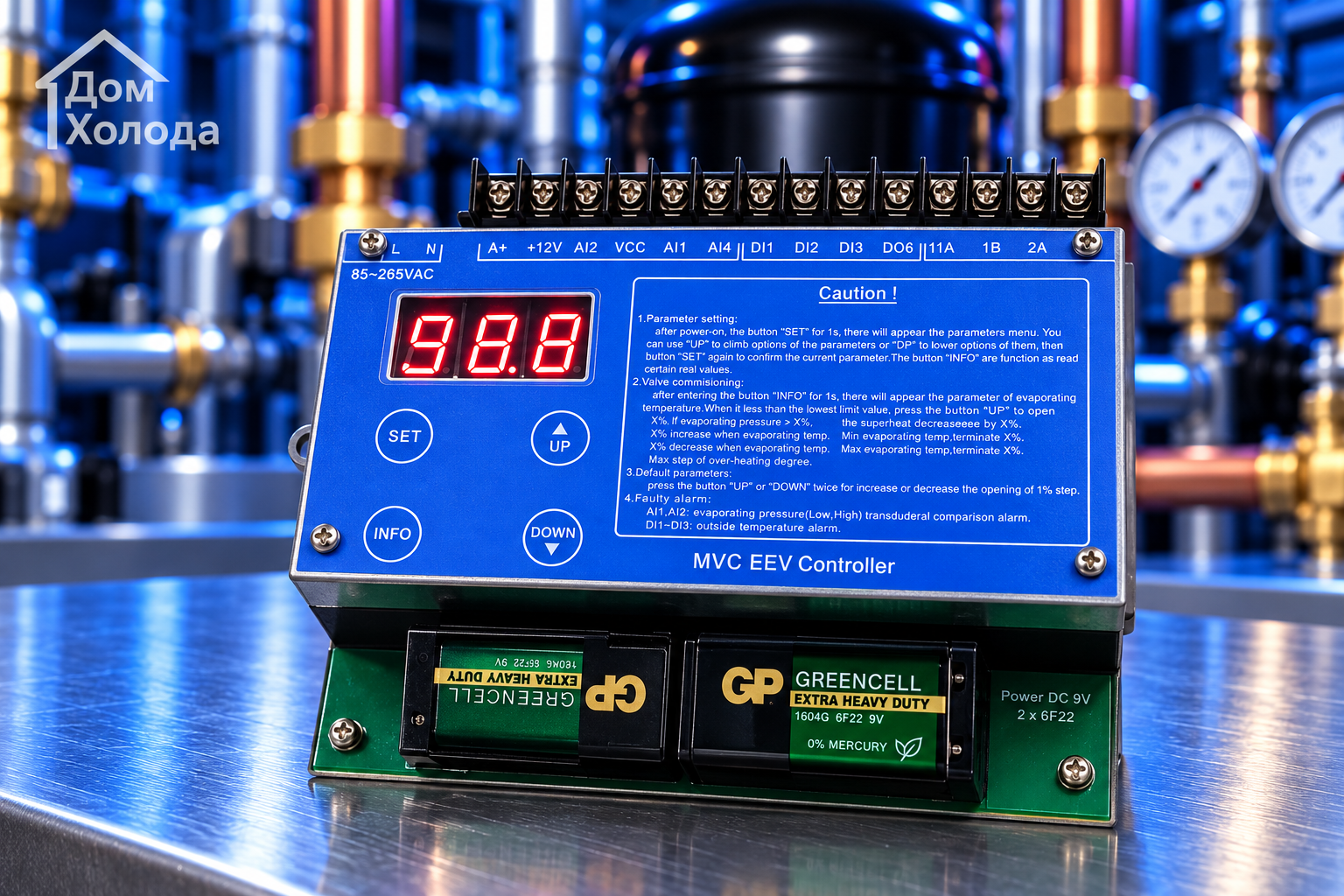

Контроллер электронного расширительного клапана Goldair MVC EEV

Goldair MVC EEV — контроллер электронного расширительного клапана для холодильных, климатических систем и тепловых насосов.

По данным Goldair, контроллер предназначен для работы с различными типами электронных расширительных клапанов и обеспечивает управление степенью их открытия в зависимости от режима работы системы.

MVC EEV поддерживает охлаждение, обогрев, размораживание, MOP-контроль, регулирование температуры нагнетательного газа и работу при температуре испарения до −40 °C.

Назначение контроллера Goldair MVC EEV

MVC EEV используется для непосредственного управления электронным расширительным клапаном в составе холодильной или климатической установки.

Контроллер получает входные сигналы, определяет требуемое положение клапана и управляет его приводом в соответствии с заданными параметрами.

Устройство может применяться в системах:

• холодильного оборудования;
• кондиционирования воздуха;
• тепловых насосов;
• чиллеров;
• установок с реверсивным размораживанием;
• другого оборудования с электронным расширительным клапаном.

Основные функции Goldair MVC EEV

• управление электронным расширительным клапаном;
• индикация степени открытия клапана;
• индикация аварийных состояний;
• настройка режима охлаждения;
• настройка режима обогрева;
• защита при перегреве;
• MOP-контроль;
• регулирование температуры нагнетательного газа;
• поддержка режима размораживания теплового насоса;
• работа при температуре испарения до −40 °C;
• аварийное закрытие клапана при исчезновении питания;
• настройка параметров через панель управления.

Технические характеристики Goldair MVC EEV

Управление электронным расширительным клапаном

MVC EEV позволяет непосредственно подключать электронный расширительный клапан к контроллеру.

Устройство управляет положением клапана и отображает степень открытия на цифровом индикаторе в процентах.

При подборе необходимо проверить электрическую совместимость конкретного привода клапана с выходом MVC EEV.

Совместимость с электронными расширительными клапанами

В описании Goldair указано, что MVC EEV подходит для различных типов электронных расширительных клапанов.

При этом полный перечень поддерживаемых моделей, типов шаговых двигателей и электрических параметров в предоставленных данных не приведен.

Поэтому перед подключением конкретного ЭРВ необходимо проверить:

• тип двигателя;
• количество фаз;
• рабочий ток;
• напряжение привода;
• количество шагов;
• схему подключения.

Индикация открытия клапана

Контроллер имеет трехразрядный цифровой индикатор.

На нем могут отображаться:

• степень открытия клапана в процентах;
• температура;
• настраиваемые параметры системы.

Также предусмотрена светодиодная индикация положения клапана и аварийного состояния.

Режимы охлаждения и обогрева

Goldair MVC EEV поддерживает отдельные настройки для режимов охлаждения и обогрева.

Переключение режимов может выполняться по соответствующим цифровым входным сигналам.

Режим размораживания

Контроллер получает отдельный цифровой сигнал режима размораживания.

В описании Goldair MVC EEV также заявлен для применения в тепловых насосах с реверсивным циклом размораживания.

Это позволяет учитывать изменение режима работы системы при управлении электронным расширительным клапаном.

MOP-контроль

MVC EEV поддерживает MOP-контроль.

Функция используется как часть алгоритма управления электронным расширительным клапаном и должна настраиваться с учетом характеристик конкретной холодильной установки.

Контроль температуры нагнетательного газа

В функциональных возможностях MVC EEV указано регулирование температуры нагнетательного газа.

В исходном переводе Goldair используется выражение «температура выхлопных газов». Для холодильного компрессора более корректно использовать термин температура нагнетания.

Работа при температуре испарения до −40 °C

Goldair указывает возможность использования MVC EEV в низкотемпературных условиях при температуре испарения до −40 °C.

При подборе всей системы необходимо отдельно проверить, соответствуют ли этому режиму хладагент, клапан, датчики и другое оборудование установки.

Резервное закрытие клапана

Важной функцией MVC EEV является возможность закрытия электронного клапана при внезапном отключении питания.

Для резервного питания предусмотрены 2 батареи типа 6F22 по 9 В.

Для их замены необходимо открыть крышку контроллера.

Резервное питание используется для приведения клапана в закрытое положение при исчезновении основного электропитания.

Резервное напряжение клапана

В исходном описании Goldair для питания клапана от двух батарей 6F22 приведено значение «−18 В».

Без оригинальной электрической схемы не следует самостоятельно трактовать, означает ли этот знак отрицательную полярность или является особенностью оформления значения 18 В.

При подключении необходимо руководствоваться техническим бюллетенем MVC EEV.

Кнопки управления MVC EEV

На контроллере предусмотрены четыре группы кнопок.

Они используются для:

• просмотра параметров;
• изменения настроек;
• принудительного открытия клапана;
• принудительного закрытия клапана.

Входные сигналы MVC EEV

В техническом описании указан 4-контактный аналоговый вход.

Также предусмотрены цифровые сигналы:

• включение/выключение;
• охлаждение/обогрев;
• размораживание.

Назначение отдельных контактов необходимо проверять по электрической схеме контроллера.

Питание контроллера

Goldair MVC EEV рассчитан на питание 85–260 В переменного тока при частоте 50/60 Гц.

Широкий диапазон входного напряжения упрощает применение контроллера в различных системах автоматики.

Настройка контроллера

MVC EEV позволяет задавать и просматривать параметры управления через панель контроллера.

В описании Goldair также указана возможность простой загрузки программного обеспечения.

Точный способ обновления, интерфейс подключения и требования к программному обеспечению в предоставленном описании не уточнены.

MVC EEV для тепловых насосов

Контроллер может применяться в системах тепловых насосов, в том числе при работе в режимах охлаждения, обогрева и реверсивного размораживания.

Электронное управление клапаном позволяет учитывать изменение режима холодильного контура при переключении системы между нагревом и охлаждением.

Техническая документация Goldair MVC EEV

Для подключения, настройки, подбора клапана и проверки назначения входов рекомендуется использовать технический бюллетень производителя.

Скачать технический бюллетень Goldair MVC EEV (PDF)

Как подобрать Goldair MVC EEV

Перед заказом рекомендуется уточнить:

• модель электронного расширительного клапана;
• тип привода клапана;
• количество шагов;
• рабочий ток привода;
• используемый хладагент;
• температуру испарения;
• необходимость MOP-контроля;
• режимы охлаждения, обогрева и размораживания;
• датчики, подключаемые к контроллеру;
• электрическую схему установки.

MVC EEV и GEC1702 — в чем разница?

Оба устройства предназначены для работы с электронными расширительными клапанами, однако их функции различаются.

GEC1702 в предоставленном описании ориентирован на адаптивное регулирование перегрева, защиты MOP/LOP, внешние сигналы 4–20 мА и 0–10 В и сетевое управление.

MVC EEV имеет собственный цифровой индикатор, кнопочную панель, отдельные входы охлаждения/обогрева/размораживания и резервные батареи для закрытия клапана при исчезновении питания.

Поэтому выбирать контроллер необходимо по функционалу конкретной холодильной системы, а не только по наличию электронного расширительного клапана.

Купить контроллер Goldair MVC EEV

В компании «Дом Холода» можно заказать контроллер электронного расширительного клапана Goldair MVC EEV для холодильных, климатических систем и тепловых насосов.

Контроллер поддерживает MOP-контроль, регулирование температуры нагнетания, режимы охлаждения, обогрева и размораживания, а также работу при температуре испарения до −40 °C.

Для точного подбора сообщите модель ЭРВ, тип привода, хладагент, рабочие температуры и конфигурацию системы.

Поставка оборудования осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о Goldair MVC EEV

Для чего нужен MVC EEV?

Контроллер используется для управления электронным расширительным клапаном в холодильных, климатических системах и тепловых насосах.

Какое питание требуется контроллеру?

85–260 В AC, 50/60 Гц.

Есть ли MOP-контроль?

Да. Функция MOP указана в возможностях контроллера.

Можно ли использовать MVC EEV в тепловом насосе?

Да. Goldair указывает режимы охлаждения, обогрева и реверсивного размораживания.

Подходит ли MVC EEV для низкотемпературных систем?

По данным производителя, контроллер может использоваться при температуре испарения до −40 °C.

Показывает ли контроллер степень открытия клапана?

Да. Цифровой индикатор отображает открытие клапана в процентах.

Можно ли принудительно открыть или закрыть клапан?

В описании указано, что кнопки контроллера используются в том числе для принудительного включения и выключения клапана.

Что произойдет при отключении электропитания?

Резервные батареи могут обеспечить закрытие электронного клапана при внезапном исчезновении основного питания.

Какие батареи используются?

Предусмотрены 2 батареи 6F22 по 9 В.

Регулирует ли MVC EEV температуру нагнетания?

Да. Такая функция указана производителем в описании контроллера.

Подходит ли контроллер абсолютно для любого ЭРВ?

Goldair заявляет совместимость с различными типами электронных клапанов, однако перед подключением конкретной модели необходимо сверить параметры ее привода с характеристиками MVC EEV.
