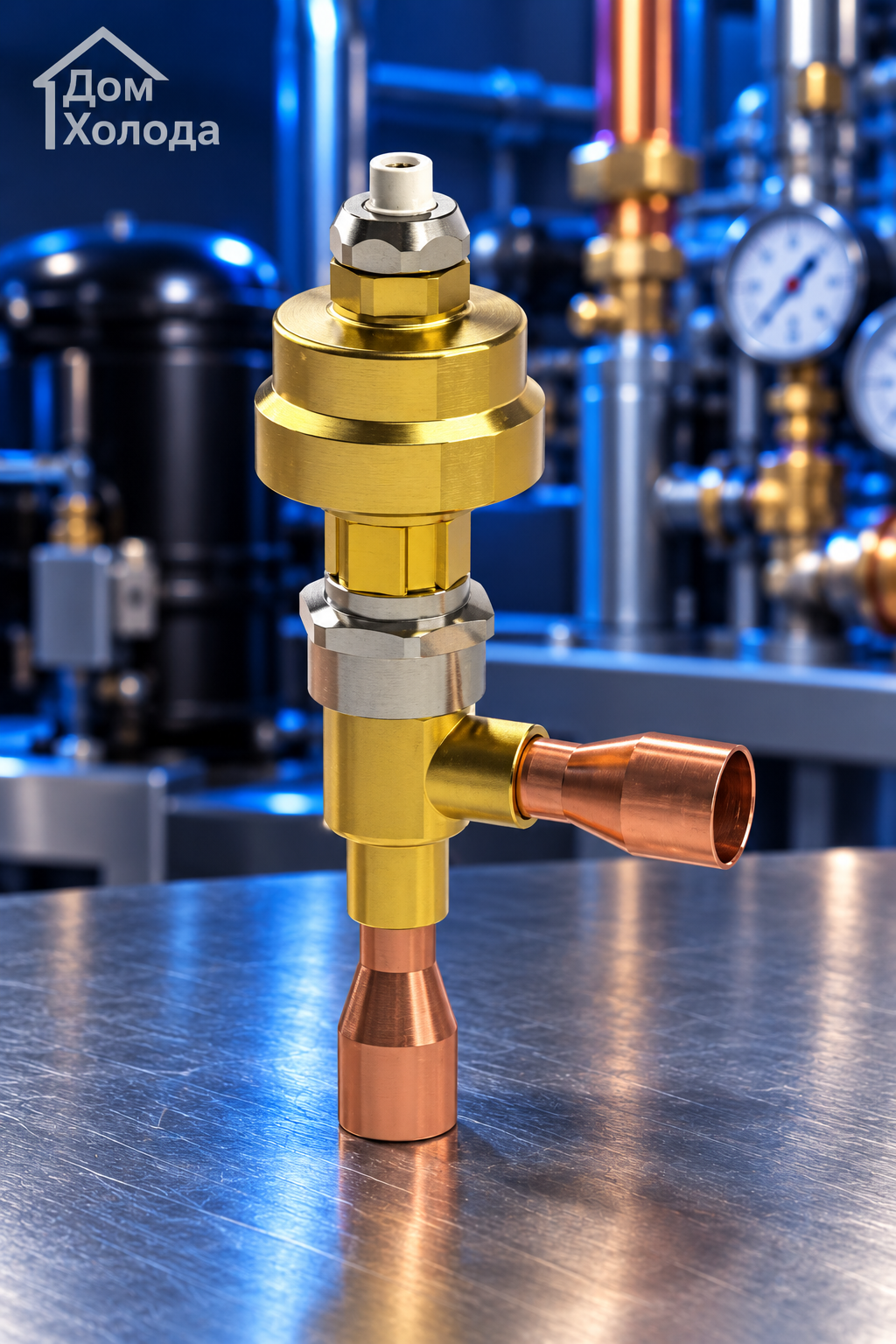

Электронный расширительный клапан Goldair GEV50

Goldair GEV50 — электронный расширительный клапан с биполярным шаговым приводом, предназначенный для регулирования подачи хладагента в холодильных установках.

По данным Goldair, клапан подходит для систем с холодопроизводительностью от 50 USRT и обеспечивает регулирование в диапазоне от 10 до 100 % с линейным изменением потока.

GEV50 рассчитан на двунаправленное движение хладагента, имеет функцию полного закрытия и разборную конструкцию привода.

Назначение электронного клапана Goldair GEV50

GEV50 используется в холодильных системах для регулирования количества хладагента, поступающего через расширительный клапан.

Управление положением клапана осуществляется биполярным шаговым двигателем, что позволяет изменять степень открытия в соответствии с командами совместимого электронного контроллера.

Клапан может применяться в холодильных установках, где требуется:

• электронное регулирование подачи хладагента;
• плавное изменение расхода;
• работа с двунаправленным потоком;
• полное закрытие клапана;
• регулирование холодопроизводительности в широком диапазоне.

Основные характеристики Goldair GEV50

Биполярный шаговый двигатель

В Goldair GEV50 используется биполярный привод на базе шагового двигателя.

Такой привод позволяет изменять положение запорного элемента клапана по управляющим командам совместимого контроллера.

Для правильной работы необходимо использовать электронный контроллер или драйвер, совместимый с характеристиками шагового привода GEV50.

Регулирование от 10 до 100 %

Для GEV50 производитель указывает диапазон регулирования от 10 до 100 %.

Изменение потока заявлено как линейное, что позволяет использовать клапан для плавного регулирования подачи хладагента при изменении нагрузки системы.

Двунаправленный поток хладагента

Конструкция Goldair GEV50 предусматривает работу с двунаправленным потоком.

В исходном описании Goldair эта особенность передана машинной формулировкой «разработка уравнения давления для двухстороннего потока».

В карточке используется технически нейтральная формулировка: клапан предназначен для работы при движении хладагента в двух направлениях.

Функция полного закрытия

Для Goldair GEV50 указана функция полного закрытия.

Она позволяет полностью закрывать проходное сечение клапана в предусмотренном режиме управления.

Конкретную логику закрытия, количество шагов и параметры управляющего сигнала необходимо уточнять по технической документации на GEV50 и используемый драйвер.

Магнитная система привода

В конструкции GEV50 Goldair указывает применение системы магнитной индукции и разборного внешнего привода.

По заявлению производителя, такое решение предназначено для обеспечения герметичности и точного регулирования потока хладагента.

Разборная конструкция привода

GEV50 имеет разборную конструкцию внешнего привода.

Производитель также указывает, что в нештатной ситуации конструкция допускает ручное воздействие на механизм открытия клапана.

Такую операцию следует выполнять только в соответствии с технической документацией и требованиями безопасности для конкретной холодильной установки.

Низкое энергопотребление

Для привода GEV50 указана потребляемая мощность:

• 7,2 Вт — суммарно;
• 3,6 Вт на фазу.

Хладагенты для Goldair GEV50

В описании производителя указана возможность применения GEV50 с группами хладагентов:

• ХФУ;
• ГХФУ;
• ГФУ.

Совместимость с конкретной маркой хладагента необходимо проверять отдельно, поскольку в предоставленных данных точный перечень хладагентов не приведен.

GEV50 для холодильных установок от 50 USRT

Goldair указывает, что клапан подходит для холодильных установок с холодопроизводительностью от 50 USRT.

При этом выбор электронного расширительного клапана нельзя выполнять только по общей холодопроизводительности.

Для точного подбора необходимо учитывать:

• тип хладагента;
• холодопроизводительность установки;
• рабочие температуры;
• перепад давления на клапане;
• условия кипения и конденсации;
• требуемую пропускную способность;
• тип электронного контроллера;
• характеристики шагового двигателя;
• размеры присоединений.

Электронный расширительный клапан и ТРВ

GEV50 относится к электронно управляемым расширительным клапанам.

В отличие от механического терморегулирующего вентиля, степень открытия GEV50 изменяется шаговым приводом по командам электронного контроллера.

Поэтому для его работы необходима совместимая система управления.

Контроллер для Goldair GEV50

Клапан с шаговым двигателем должен использоваться с совместимым электронным драйвером или контроллером расширительного клапана.

В каталоге Goldair также представлены электронные драйверы и контроллеры для ЭРВ, однако совместимость конкретного контроллера с GEV50 необходимо подтверждать по техническим характеристикам.

Как подобрать Goldair GEV50

Перед заказом рекомендуется уточнить:

• хладагент;
• холодопроизводительность установки;
• температуру кипения;
• температуру конденсации;
• перепад давления;
• требуемый расход хладагента;
• размер присоединений;
• тип используемого драйвера;
• параметры шагового двигателя;
• необходимость двунаправленного потока.

Купить электронный расширительный клапан Goldair GEV50

В компании «Дом Холода» можно заказать электронный расширительный клапан Goldair GEV50 для холодильных и климатических систем.

Клапан оснащен биполярным шаговым приводом, поддерживает регулирование 10–100 %, двунаправленный поток и функцию полного закрытия.

Для точного подбора сообщите хладагент, рабочие температуры, холодопроизводительность, перепад давления, модель контроллера и параметры подключения.

Поставка оборудования осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о Goldair GEV50

Для чего предназначен Goldair GEV50?

GEV50 используется для электронного регулирования подачи хладагента в холодильных установках.

Какой привод используется в GEV50?

Биполярный шаговый двигатель.

Какой диапазон регулирования у GEV50?

Goldair указывает от 10 до 100 % с линейным изменением потока.

Может ли GEV50 полностью закрываться?

Да. В характеристиках предусмотрена функция полного закрытия.

Поддерживается ли двунаправленный поток?

Да. По описанию Goldair конструкция клапана предназначена для работы с двунаправленным потоком хладагента.

Какая потребляемая мощность?

7,2 Вт, или 3,6 Вт на фазу.

Для какой производительности предназначен GEV50?

Производитель указывает применение в холодильных установках с холодопроизводительностью от 50 USRT.

С какими хладагентами работает GEV50?

Goldair указывает группы ХФУ, ГХФУ и ГФУ. Точную совместимость с конкретным хладагентом необходимо проверять отдельно.

Нужен ли отдельный контроллер?

Для управления биполярным шаговым двигателем необходим совместимый электронный драйвер или контроллер ЭРВ.

Можно ли вручную открыть клапан?

В описании Goldair указана возможность ручного воздействия на механизм открытия в нештатных ситуациях благодаря конструкции внешнего привода.
