FDK14/1166 NH3

• Основные характеристики
• Описание
• Чертежи и спецификация

число цилиндров / диаметр цилиндра / ход поршня		4 / 80 mm / 68 mm
объёмная производ. (1450 ¹/min)		118,90 m³/h
вес 1)		265 kg
допустимый диапазон частоты вращения		700 - 1450 ¹/min
макс. избыточное давление (LP/HP) 2)		19 / 25 bar
гнездо на линии всасывания SV		ø 60
гнездо налинии нагнетания DV		ø 49
смазка		масляный насос
масло		FUCHS Reniso KC 68
заправка масла		6,3 Ltr.
сервисный масляный клапан		7/16" UNF
соединительная муфта		WK 190.5

Компрессор открытого типа F или FX (объём поставки см. компрессор) для прямого пуска, установленный на профильной станине. С валом с эластичной муфтой и защитой муфты, без приводного двигателя. Втулка соединительной муфты вала со стороны двигателя поставляется с черновым сверлением только в том случае, если при заказе не указывается диаметр вала двигателя и размер шпоночной канавки. Mаслонасос Вал с эластичной муфтой для непосредственного привода 1) 4 резиновые пластины в отд. упаковке для установки компрессорного агрегата

Разгрузка пуска 230 V - 1 - 50/60 Hz, без вентиля возврата, включительно биметальный защитный термостат Нагрев масла 230 V - 1 - 50/60 Hz, 60 W Предохранительный выключатель в случае нехватки давления масла MP 54 230 V - 1 - 50/60 Hz, IP20 вкл. Монтаж 2) Биметальный защитный термостат Водоохлаждаемые головки цилиндра Водоохлаждаемые головки цилиндров (охлаждение возможно и морской водой) Приборная доска Приводной двигатель встроен 380-420 V 50 Hz, 4,0 - 5,5 [kW], Конструкция IMB3, IP55

При заказе указывайте диаметр валов двигателя и размеры канавки под призматическую шпонку

Скачать чертёж с размерами и подключениями

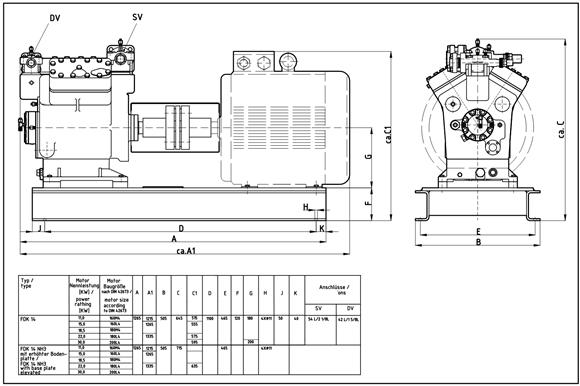

Размеры и подключения

SV Запорный клапан на всасывании, труба ø 1) 30 DV Запорный клапан на нагнетании, труба ø 1) 25

Компрессоры транспортного поршневого типа FDK14/1166 NH3 предназначены для монтажа в составе климатических и холодильных систем, установленных в крупногабаритных транспортных средствах, будь то автобусы или поезда.

Компрессоры FDK14/1166 NH3 не имеют аналогов в своем сегменте и отличаются непревзойденными параметрами по габаритам, массе, надежности, а также широчайшему диапазону применения. Все это делает их оптимальными для применения в составе современных транспортных холодильных и климатических систем.

Компрессоры FDK14/1166 NH3 – это результат многолетних трудов и технологических наработок в области создания компрессорной техники. Сегодня такие установки являются эталонными в своем роде – их выбирают ведущие компании, производящие транспортную технику по всему миру. Все это благодаря высокой степени надежности, компактности, повышенной стойкости к вибрации и высоким рабочим нагрузкам.

Каждая клапанная доска изготовлена из пружинной стали высокого качества, что делает всю систему более устойчивой к износу и максимально стабильной в работе. Каждая деталь поршневой группы отличается высоким качеством исполнения и продуманной конструкцией.

Помимо своей многофункциональности и компактности компрессоры FDK14/1166 NH3 могут порадовать удобством в плане технического обслуживания и долговечность. Надежность подвижных деталей компрессоров обусловлена эффективной работой системы масляной смазки – в данном случае производители внедрили в конструкцию установок специальный масляный насос. Благодаря его наличию подача масла в компрессоре больше не зависит от направления вращения коленвала.
