FDK3

FDK3NH4    заправлен синтетическим маслом.

• Основные характеристики
• Описание
• Чертежи и спецификация

число цилиндров / диаметр цилиндра / ход поршня		2 / 55 mm / 49 mm
объёмная производ. (1450 ¹/min)		20,30 m³/h
вес 1)		55 kg
допустимый диапазон частоты вращения		960 - 1800 ¹/min
макс. избыточное давление (LP/HP) 2)		19 / 28 bar
гнездо на линии всасывания SV		28 mm - 1 1/8 "
гнездо налинии нагнетания DV		22 mm - 7/8 "
смазка		масляный насос
тип масла для R134a, R404A, R407C/F, R507		FUCHS Reniso Triton SE 55
тип масла для R22		FUCHS Reniso SP 46
заправка масла		1,5 Ltr.
соединительная муфта		WK 42.22

Компрессор открытого типа F или FX (объём поставки см. компрессор) для прямого пуска, установленный на профильной станине. С валом с эластичной муфтой и защитой муфты, без приводного двигателя. Втулка соединительной муфты вала со стороны двигателя поставляется с черновым сверлением только в том случае, если при заказе не указывается диаметр вала двигателя и размер шпоночной канавки. Mаслонасос Вал с эластичной муфтой для непосредственного привода 1) 4 резиновые пластины в отд. упаковке для установки компрессорного агрегата

Разгрузка пуска 230 V - 1 - 50/60 Hz, без вентиля возврата, включительно биметальный защитный термостат Нагрев масла 230 V - 1 - 50/60 Hz, 60 W Предохранительный выключатель в случае нехватки давления масла MP 54 230 V - 1 - 50/60 Hz, IP20 вкл. Монтаж 2) Биметальный защитный термостат Водоохлаждаемые головки цилиндра Водоохлаждаемые головки цилиндров (охлаждение возможно и морской водой) Приборная доска Приводной двигатель встроен 380-420 V 50 Hz, 4,0 - 5,5 [kW], Конструкция IMB3, IP55

При заказе указывайте диаметр валов двигателя и размеры канавки под призматическую шпонку

Скачать чертёж с размерами и подключениями

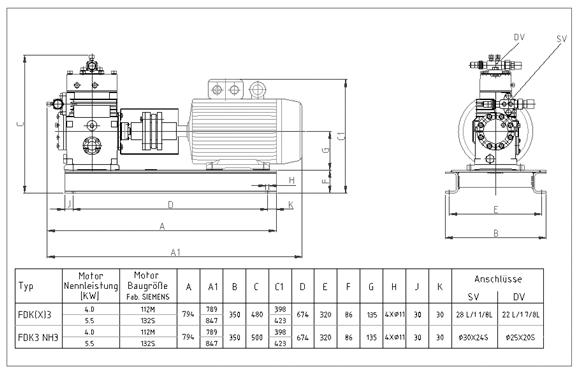

Размеры и подключения

SV Запорный клапан на всасывании, труба ø 1) 28 - 1 1/8 DV Запорный клапан на нагнетании, труба ø 1) 22 - 7/8

Компрессоры транспортного типа от немецкой компании Bock FDK3 – это результат многолетних разработок в области холодильной техники компактного типа. Это уникальное решение, которое пользуется широким спросом на рынке холодильных транспортных установок.

Мобильные компрессоры FDK3 зачастую применяют в составе систем воздушного кондиционирования автобусного транспорта, а также грузовых машин. Они считаются эталонными в своем сегменте и берутся на вооружение большинством современных производителей. Мобильная компрессорная техника не имеет равных на аналогичном рынке оборудования компрессорного поршневого типа.

Помимо автобусного транспорта, в котором компрессоры FDK3 получили широкое распространение в последние годы, данная техника также широко применяется в качестве мобильного компрессорного оснащения для других видов транспорта и там, где просто не обойтись без подобных установок.

Сильными сторонами компрессоров FDK3 можно считать идеально выверенную массу, габариты, а также просчитанную в точности до мелочей надежность и широкий диапазон скорости вращения рабочего вала. Это лишь некоторые из множества преимуществ, которыми может похвастать компрессорная техника от Bock представленная в данной линейке компрессорного оборудования.

Компания Бок предлагает несколько возможных вариантов исполнения таких компрессоров под заказ в соответствии со спецификой применения в конкретной сфере. В составе данных компрессорных установок предусмотрена уникальная система клапанных досок, которая соответствует высочайшим требованиям по части автобусного и транспортного кондиционирования в целом.
