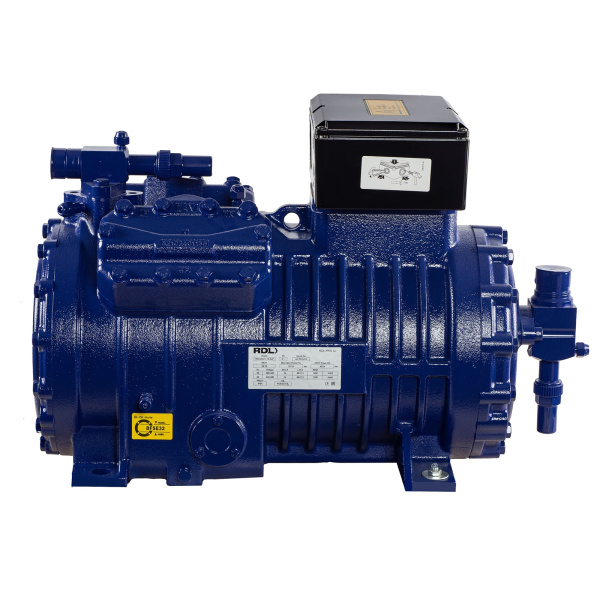

Холодильный компрессор RDL RSH4NCS-12.2LP
RDL RSH4NCS-12.2LP — низкотемпературный полугерметичный поршневой холодильный компрессор для профессиональных холодильных систем. Модель оснащена четырьмя цилиндрами, имеет номинальную мощность двигателя 12 л.с. / 8,8 кВт и объемную производительность 56,25 м³/ч.
Компрессор относится к линейке одноступенчатых полугерметичных компрессоров RDL. В конструкции применяется центробежная система смазки, подогрев картера и трехфазное электропитание. Исполнение LP — низкотемпературное с полиэфирным маслом.
В исходной карточке для RSH4NCS-12.2LP указан аналог BITZER 4NES-14Y. При замене необходимо обязательно проверить хладагент, рабочий диапазон, холодопроизводительность, электрические характеристики и присоединительные размеры.
Технические характеристики RDL RSH4NCS-12.2LP
| Модель |
Номинальная мощность мотора, л.с./кВт |
Объемная производительность, м³/ч |
Количество цилиндров × диаметр × ход, мм |
Количество масла, л |
Источник питания, В/ф/Гц |
Максимальный рабочий ток, А |
Пусковой ток с заблокированным ротором, А |
ТЭН подогрева картера 220 В, Вт |
Метод подачи масла |
Вес нетто, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| RSH4NCS-12.2LP | 12 / 8,8 | 56,25 | 4 × Ø70 × 42 | 2,6 |
PWS 380–420 В YY, 3~, 50 Гц 400–480 В YY, 3~, 60 Гц |
24 | 69 / 113 | 120 |
Центробежная смазка |
129 |
Присоединительные размеры
| Присоединение | Размер |
|---|---|
| SL — всасывающий вентиль | 35 мм (1 3/8") |
| DL — нагнетательный вентиль | 28 мм (1 1/8") |
Электрические характеристики
Для RDL RSH4NCS-12.2LP в техническом каталоге указан источник питания PWS.
- 50 Гц: 380–420 В YY, 3~.
- 60 Гц: 400–480 В YY, 3~.
- Максимальный рабочий ток: 24 А.
- Пусковой ток с заблокированным ротором: 69 / 113 А.
- ТЭН подогрева картера: 220 В, 120 Вт.
Система смазки и масло
В компрессоре RDL RSH4NCS-12.2LP применяется центробежная система смазки. Объем заправки масла по техническому каталогу составляет 2,6 л.
В базовой комплектации полугерметичных поршневых компрессоров RDL используется синтетическое полиэфирное масло POE 32 — EMKARATE RL 32H.
Хладагенты и область применения
Для полугерметичных поршневых компрессоров RDL в техническом каталоге указаны следующие хладагенты:
- R404A;
- R507A;
- R22;
- R134a;
- R407C.
Компрессоры RDL также адаптированы для применения новых хладагентов low GWP HFO/HFC. Для конкретной модели необходимо проверять допустимый рабочий диапазон для выбранного хладагента.
Холодопроизводительность RDL RSH4NCS-12.2LP
Холодопроизводительность компрессора не является постоянным значением. Она зависит от используемого хладагента, температуры кипения и температуры конденсации.
В техническом каталоге RDL для RSH4NCS-12.2LP приведены таблицы холодопроизводительности Qo и потребляемой мощности Pe для разных рабочих режимов. Поэтому при подборе следует использовать значение, соответствующее фактическим параметрам холодильной системы.
Аналог RDL RSH4NCS-12.2LP
Связанные товары и разделы
Технический чертёж RDL RSH4NCS-12.2LP
Обозначения и точки подключения
| 1 | Штуцер высокого давления (HP) |
| 2 | Разъем датчика температуры нагнетательных газов |
| 3 | Штуцер низкого давления (LP) |
| 4 | Штуцер электронного регулятора впрыска жидкости (LP) |
| 5 | Пробка для заливки масла |
| 6 | Слив масла |
| 7 | Болт из магнитной стали с масляным фильтром |
| 8 | Возврат масла от маслоотделителя |
| 9 | Подогреватель картера |
| 10 | Штуцер давления масла HP |
| 11 | Штуцер давления масла LP |
| 12 | Разъем электронного реле контроля смазки |
| SL | Всасывающий вентиль — 35 мм (1 3/8") |
| DL | Нагнетательный вентиль — 28 мм (1 1/8") |
Документация по компрессорам RDL
Купить компрессор RDL RSH4NCS-12.2LP
В компании «Дом Холода» можно заказать полугерметичный поршневой компрессор RDL RSH4NCS-12.2LP для профессиональных холодильных систем.
Для точного подбора или проверки замены сообщите модель установленного компрессора, хладагент, температуру кипения, температуру конденсации, напряжение питания и требуемую холодопроизводительность.
Компания «Дом Холода»
Адрес:
г. Москва, ул. Деловая, 11, корп. 2, стр. 1
Телефон:
+7 (495) 532-25-10
E-mail:
info@domxoloda.ru
Режим работы:
Пн–Пт, 09:00–18:00
Часто задаваемые вопросы о RDL RSH4NCS-12.2LP
Какая объемная производительность RSH4NCS-12.2LP?
По техническому каталогу RDL объемная производительность модели составляет 56,25 м³/ч.
Какая мощность двигателя?
Номинальная мощность двигателя — 12 л.с. / 8,8 кВт.
Сколько цилиндров у компрессора?
RSH4NCS-12.2LP имеет 4 цилиндра диаметром 70 мм с ходом поршня 42 мм.
Какой объем масла?
По каталогу объем заправки масла составляет 2,6 л.
Какая система смазки используется?
В компрессоре применяется центробежная система смазки.
Какой максимальный рабочий ток?
Максимальный рабочий ток RDL RSH4NCS-12.2LP составляет 24 А.
Какой пусковой ток?
Пусковой ток с заблокированным ротором — 69 / 113 А.
Какой аналог BITZER указан для модели?
В исходной карточке указан BITZER 4NES-14Y . Перед заменой необходимо проверить соответствие по рабочему режиму и техническим параметрам.
Какой вес компрессора?
Вес нетто RDL RSH4NCS-12.2LP составляет 129 кг.
Какие присоединительные размеры?
Всасывающий вентиль SL — 35 мм (1 3/8"), нагнетательный вентиль DL — 28 мм (1 1/8").
Почему выбирают «Дом Холода»?
- Подбор компрессора RDL по рабочему режиму и хладагенту.
- Подбор аналогов по техническим характеристикам.
- Проверка электрических и присоединительных параметров.
- Работа с юридическими лицами и ИП.
- Сопроводительные документы на поставляемую продукцию.
- Доставка по Москве, Московской области и регионам России.
Для подбора RDL RSH4NCS-12.2LP или проверки замены существующего компрессора обратитесь к специалистам «Дом Холода».
