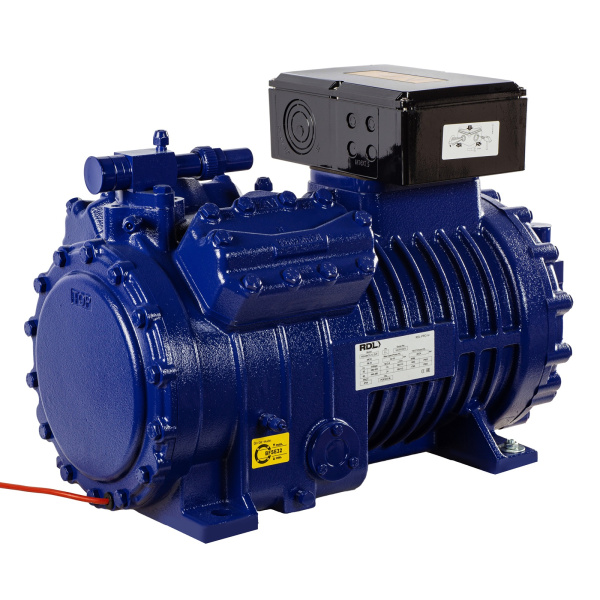

Холодильный компрессор RDL RSH4TCS-12.2MP
RDL RSH4TCS-12.2MP — среднетемпературный полугерметичный поршневой холодильный компрессор для профессиональных холодильных систем. Модель оснащена четырьмя цилиндрами, имеет номинальную мощность двигателя 12 л.с. / 8,8 кВт и объемную производительность 41,33 м³/ч.
Компрессор относится к линейке одноступенчатых полугерметичных компрессоров RDL. В модели применяется центробежная система смазки, подогрев картера и трехфазное электропитание. Исполнение MP — среднетемпературное с полиэфирным маслом.
Для модели RSH4TCS-12.2MP указан аналог BITZER 4TES-12Y. Перед заменой компрессора необходимо проверить рабочий режим, хладагент, холодопроизводительность, электрические параметры, схему питания и присоединительные размеры.
Технические характеристики RDL RSH4TCS-12.2MP
| Модель |
Номинальная мощность мотора, л.с./кВт |
Объемная производительность, м³/ч |
Количество цилиндров × диаметр × ход, мм |
Количество масла, л |
Источник питания, В/ф/Гц |
Максимальный рабочий ток, А |
Пусковой ток с заблокированным ротором, А |
ТЭН подогрева картера 220 В, Вт |
Метод подачи масла |
Вес нетто, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| RSH4TCS-12.2MP | 12 / 8,8 | 41,33 | 4 × Ø60 × 42 | 2,6 |
PWS 380–420 В YY, 3~, 50 Гц 400–480 В YY, 3~, 60 Гц |
24 | 69 / 113 | 120 |
Центробежная смазка |
129 |
Присоединительные размеры
| Присоединение | Размер |
|---|---|
| SL — всасывающий вентиль | 35 мм (1 3/8") |
| DL — нагнетательный вентиль | 28 мм (1 1/8") |
Электрические характеристики
Для RDL RSH4TCS-12.2MP в техническом каталоге указан источник питания PWS.
- 50 Гц: 380–420 В YY, 3~.
- 60 Гц: 400–480 В YY, 3~.
- Максимальный рабочий ток: 24 А.
- Пусковой ток с заблокированным ротором: 69 / 113 А.
- ТЭН подогрева картера: 220 В, 120 Вт.
Система смазки и масло
В компрессоре RDL RSH4TCS-12.2MP применяется центробежная система смазки. Объем заправки масла составляет 2,6 л.
В базовой комплектации полугерметичных компрессоров RDL используется синтетическое полиэфирное масло POE 32 — EMKARATE RL 32H.
Хладагенты и область применения
В техническом каталоге RDL для линейки полугерметичных поршневых компрессоров указаны:
- R404A;
- R507A;
- R22;
- R134a;
- R407C.
Конкретную область применения RSH4TCS-12.2MP следует определять по выбранному хладагенту, температуре кипения, температуре конденсации и условиям эксплуатации. Холодопроизводительность и потребляемая мощность изменяются в зависимости от рабочего режима.
Аналог RDL RSH4TCS-12.2MP
Связанные товары и разделы
Технический чертёж RDL RSH4TCS-12.2MP
Обозначения и точки подключения
| 1 | Штуцер высокого давления (HP) |
| 2 | Разъем датчика температуры нагнетательных газов |
| 3 | Штуцер низкого давления (LP) |
| 4 | Штуцер электронного регулятора впрыска жидкости (LP) |
| 5 | Пробка для заливки масла |
| 6 | Слив масла |
| 7 | Болт из магнитной стали с масляным фильтром |
| 8 | Возврат масла от маслоотделителя |
| 9 | Подогреватель картера |
| 10 | Штуцер давления масла HP |
| 11 | Штуцер давления масла LP |
| 12 | Разъем электронного реле контроля смазки |
| SL | Всасывающий вентиль — 35 мм (1 3/8") |
| DL | Нагнетательный вентиль — 28 мм (1 1/8") |
Документация по компрессорам RDL
Купить компрессор RDL RSH4TCS-12.2MP
В компании «Дом Холода» можно заказать полугерметичный поршневой компрессор RDL RSH4TCS-12.2MP для профессиональных холодильных систем.
Для точного подбора или проверки замены сообщите модель установленного компрессора, хладагент, температуру кипения, температуру конденсации, напряжение питания и требуемую холодопроизводительность.
Компания «Дом Холода»
Адрес:
г. Москва, ул. Деловая, 11, корп. 2, стр. 1
Телефон:
+7 (495) 532-25-10
E-mail:
info@domxoloda.ru
Режим работы:
Пн–Пт, 09:00–18:00
Часто задаваемые вопросы о RDL RSH4TCS-12.2MP
Какая объемная производительность RSH4TCS-12.2MP?
Объемная производительность модели составляет 41,33 м³/ч.
Какая мощность двигателя?
Номинальная мощность двигателя — 12 л.с. / 8,8 кВт.
Сколько цилиндров у компрессора?
RSH4TCS-12.2MP имеет 4 цилиндра диаметром 60 мм с ходом поршня 42 мм.
Какой объем масла?
Объем заправки масла составляет 2,6 л.
Какая система смазки используется?
В компрессоре применяется центробежная система смазки.
Какой аналог BITZER соответствует RSH4TCS-12.2MP?
Для модели указан BITZER 4TES-12Y .
Какой вес компрессора?
Вес нетто RDL RSH4TCS-12.2MP составляет 129 кг.
Какие присоединительные размеры?
Всасывающий вентиль SL — 35 мм (1 3/8"), нагнетательный вентиль DL — 28 мм (1 1/8").
Какое электропитание используется?
По каталогу для модели указано PWS: 380–420 В YY, 3~, 50 Гц и 400–480 В YY, 3~, 60 Гц.
