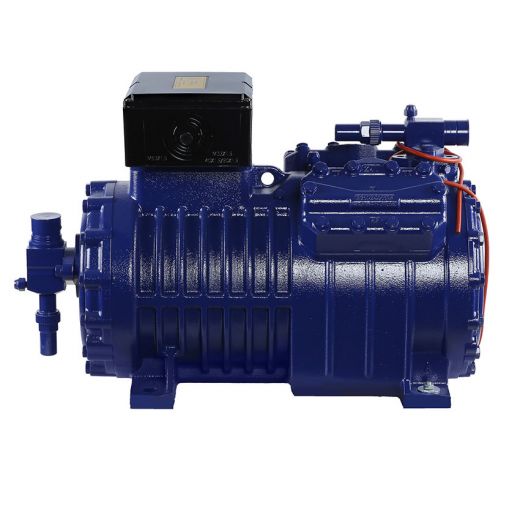

Холодильный компрессор RDL RSH4VCS-10.2MP
RDL RSH4VCS-10.2MP — среднетемпературный полугерметичный поршневой холодильный компрессор для профессиональных холодильных систем. Модель оснащена четырьмя цилиндрами, имеет номинальную мощность двигателя 10 л.с. / 7,5 кВт и объемную производительность 34,73 м³/ч.
Компрессор относится к линейке одноступенчатых полугерметичных компрессоров RDL. Конструкция предусматривает центробежную систему смазки, подогрев картера и трехфазное электропитание. Исполнение MP — среднетемпературное с полиэфирным маслом.
При подборе RDL RSH4VCS-10.2MP или замене установленного компрессора необходимо учитывать не только номинальную мощность двигателя и объемную производительность, но также хладагент, температуру кипения, температуру конденсации, требуемую холодопроизводительность, электрические параметры и присоединительные размеры.
Технические характеристики RDL RSH4VCS-10.2MP
| Модель |
Номинальная мощность мотора, л.с./кВт |
Объемная производительность, м³/ч |
Количество цилиндров × диаметр × ход, мм |
Количество масла, л |
Источник питания, В/ф/Гц |
Максимальный рабочий ток, А |
Пусковой ток с заблокированным ротором, А |
ТЭН подогрева картера 220 В, Вт |
Метод подачи масла |
Вес нетто, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| RSH4VCS-10.2MP | 10 / 7,5 | 34,73 | 4 × Ø55 × 42 | 2,6 |
PWS 380–420 В YY, 3~, 50 Гц 400–480 В YY, 3~, 60 Гц |
21 | 59 / 99 | 120 |
Центробежная смазка |
127 |
Присоединительные размеры
| Присоединение | Размер |
|---|---|
| SL — всасывающий вентиль | 28 мм (1 1/8") |
| DL — нагнетательный вентиль | 22 мм (7/8") |
Электрические характеристики
Для RDL RSH4VCS-10.2MP в техническом каталоге указан источник питания PWS.
- 50 Гц: 380–420 В YY, 3~.
- 60 Гц: 400–480 В YY, 3~.
- Максимальный рабочий ток: 21 А.
- Пусковой ток с заблокированным ротором: 59 / 99 А.
- ТЭН подогрева картера: 220 В, 120 Вт.
Система смазки и масло
В компрессоре RDL RSH4VCS-10.2MP применяется центробежная система смазки. Объем заправки масла составляет 2,6 л.
В базовой комплектации полугерметичных поршневых компрессоров RDL используется синтетическое полиэфирное масло POE 32 — EMKARATE RL 32H.
Хладагенты и рабочий режим
В техническом каталоге RDL для линейки полугерметичных поршневых компрессоров указаны:
- R404A;
- R507A;
- R22;
- R134a;
- R407C.
Компрессоры RDL также адаптированы к применению новых хладагентов low GWP HFO/HFC. Конкретную область применения RSH4VCS-10.2MP необходимо проверять для выбранного хладагента и рабочего режима.
Холодопроизводительность и потребляемая мощность компрессора не являются постоянными величинами: они зависят от температуры кипения, температуры конденсации и используемого хладагента.
Подбор аналога для RDL RSH4VCS-10.2MP
Перед заменой необходимо проверить хладагент, рабочий диапазон, холодопроизводительность, электропитание, рабочий и пусковой ток, схему подключения, присоединительные размеры и условия эксплуатации.
Связанные разделы
Технический чертёж RDL RSH4VCS-10.2MP
Обозначения и точки подключения
| 1 | Штуцер высокого давления (HP) |
| 2 | Разъем датчика температуры нагнетательных газов |
| 3 | Штуцер низкого давления (LP) |
| 4 | Штуцер электронного регулятора впрыска жидкости (LP) |
| 5 | Пробка для заливки масла |
| 6 | Слив масла |
| 7 | Болт из магнитной стали с масляным фильтром |
| 8 | Возврат масла от маслоотделителя |
| 9 | Подогреватель картера |
| 10 | Штуцер давления масла HP |
| 11 | Штуцер давления масла LP |
| 12 | Разъем электронного реле контроля смазки |
| SL | Всасывающий вентиль — 28 мм (1 1/8") |
| DL | Нагнетательный вентиль — 22 мм (7/8") |
Документация по компрессорам RDL
Купить компрессор RDL RSH4VCS-10.2MP
В компании «Дом Холода» можно заказать полугерметичный поршневой компрессор RDL RSH4VCS-10.2MP для профессиональных холодильных систем.
Для точного подбора или проверки замены сообщите модель установленного компрессора, хладагент, температуру кипения, температуру конденсации, напряжение питания и требуемую холодопроизводительность.
Компания «Дом Холода»
Адрес:
г. Москва, ул. Деловая, 11, корп. 2, стр. 1
Телефон:
+7 (495) 532-25-10
E-mail:
info@domxoloda.ru
Режим работы:
Пн–Пт, 09:00–18:00
Часто задаваемые вопросы о RDL RSH4VCS-10.2MP
Какая объемная производительность RSH4VCS-10.2MP?
Объемная производительность модели по техническому каталогу составляет 34,73 м³/ч.
Какая мощность двигателя?
Номинальная мощность двигателя — 10 л.с. / 7,5 кВт.
Сколько цилиндров у компрессора?
RSH4VCS-10.2MP имеет 4 цилиндра диаметром 55 мм с ходом поршня 42 мм.
Какой объем масла?
Объем заправки масла составляет 2,6 л.
Какая система смазки используется?
В компрессоре применяется центробежная система смазки.
Какой максимальный рабочий ток?
Максимальный рабочий ток RDL RSH4VCS-10.2MP составляет 21 А.
Какой пусковой ток?
В каталоге для модели указан пусковой ток с заблокированным ротором 59 / 99 А.
Какой вес компрессора?
Вес нетто RDL RSH4VCS-10.2MP составляет 127 кг.
Какие присоединительные размеры?
Всасывающий вентиль SL — 28 мм (1 1/8"), нагнетательный вентиль DL — 22 мм (7/8").
Почему в старой карточке была указана производительность 48,50 м³/ч?
Для RSH4VCS-10.2MP в техническом каталоге указано 34,73 м³/ч. Значения около 48 м³/ч относятся к другому типоразмеру компрессоров RDL и не должны использоваться в характеристиках RSH4VCS-10.2MP.
