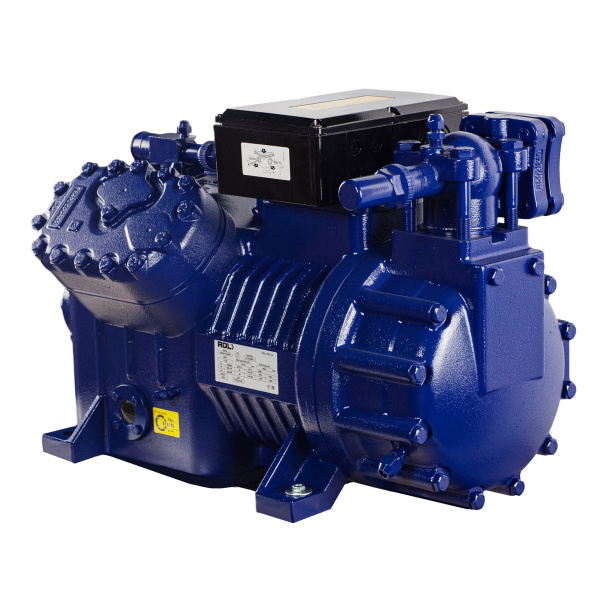

Холодильный компрессор RDL RSH4H-15.2LP
RDL RSH4H-15.2LP — низкотемпературный полугерметичный поршневой холодильный компрессор для профессиональных холодильных систем. Модель оснащена четырьмя цилиндрами, имеет номинальную мощность двигателя 15 л.с. / 10,5 кВт и объемную производительность 73,60 м³/ч.
В компрессоре применяется принудительная система смазки, подогрев картера и трехфазное электропитание. Исполнение LP — низкотемпературное с полиэфирным маслом.
При подборе RDL RSH4H-15.2LP или замене установленного компрессора необходимо учитывать хладагент, рабочий температурный режим, требуемую холодопроизводительность, электрические параметры и присоединительные размеры.
Технические характеристики RDL RSH4H-15.2LP
| Модель | Номинальная мощность мотора, л.с./кВт |
Объемная производительность, м³/ч |
Количество цилиндров × диаметр × ход, мм |
Количество масла, л |
Источник питания, В/ф/Гц |
Максимальный рабочий ток, А |
Пусковой ток с заблокированным ротором, А |
ТЭН подогрева картера 220 В, Вт |
Метод подачи масла |
Вес нетто, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| RSH4H-15.2LP | 15 / 10,5 | 73,60 | 4 × Ø70 × 55 | 4,5 |
PWS 380–420 В YY, 3~, 50 Гц 400–480 В YY, 3~, 60 Гц |
31 | 81 / 132 | 120 |
Принудительная смазка |
183 |
Присоединительные размеры
| Присоединение | Размер |
|---|---|
| SL — всасывающий вентиль | 42 мм (1 5/8") |
| DL — нагнетательный вентиль | 28 мм (1 1/8") |
Электрические характеристики
- 50 Гц: 380–420 В YY, 3~.
- 60 Гц: 400–480 В YY, 3~.
- Максимальный рабочий ток: 31 А.
- Пусковой ток с заблокированным ротором: 81 / 132 А.
- ТЭН подогрева картера: 220 В, 120 Вт.
Система смазки и масло
В компрессоре RDL RSH4H-15.2LP применяется принудительная система смазки. Объем заправки масла составляет 4,5 л.
Исполнение LP — низкотемпературное с полиэфирным маслом. Для компрессоров RDL применяется синтетическое масло POE 32 — EMKARATE RL 32H.
Хладагенты и область применения
- R404A;
- R507A;
- R22;
- R134a;
- R407C.
Конкретный рабочий диапазон RSH4H-15.2LP необходимо определять по выбранному хладагенту, температуре кипения и температуре конденсации.
Холодопроизводительность RDL RSH4H-15.2LP
Холодопроизводительность Qo и потребляемая мощность Pe зависят от хладагента и рабочего режима. Для точного подбора используются таблицы производительности из технического каталога RDL.
Подбор аналога RDL RSH4H-15.2LP
Связанные товары и разделы

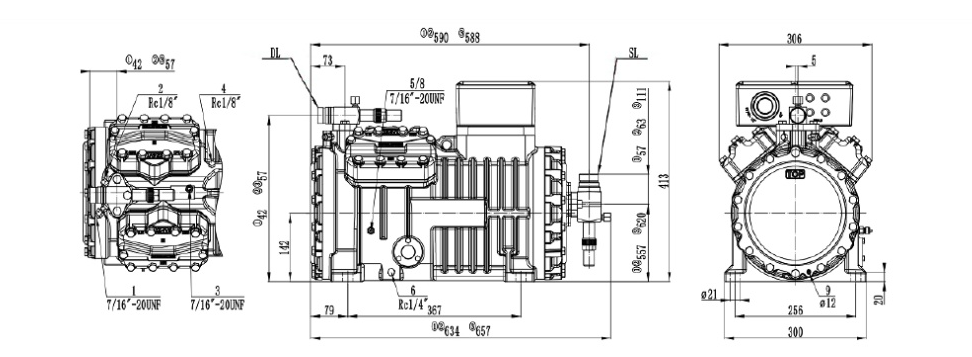

Технический чертёж RDL RSH4H-15.2LP
Обозначения и точки подключения
| 1 | Штуцер высокого давления (HP) |
| 2 | Разъем датчика температуры нагнетательных газов |
| 3 | Штуцер низкого давления (LP) |
| 4 | Штуцер электронного регулятора впрыска жидкости (LP) |
| 5 | Пробка для заливки масла |
| 6 | Слив масла |
| 7 | Болт из магнитной стали с масляным фильтром |
| 8 | Возврат масла от маслоотделителя |
| 9 | Подогреватель картера |
| 10 | Штуцер давления масла HP |
| 11 | Штуцер давления масла LP |
| 12 | Разъем электронного реле контроля смазки |
| SL | Всасывающий вентиль — 42 мм (1 5/8") |
| DL | Нагнетательный вентиль — 28 мм (1 1/8") |
Документация по компрессорам RDL
Купить компрессор RDL RSH4H-15.2LP
В компании «Дом Холода» можно заказать RDL RSH4H-15.2LP с подбором по рабочему режиму, хладагенту и параметрам холодильной системы.
Адрес: г. Москва, ул. Деловая, 11, корп. 2, стр. 1
Телефон: +7 (495) 532-25-10
E-mail: info@domxoloda.ru
Режим работы: Пн–Пт, 09:00–18:00
Часто задаваемые вопросы о RDL RSH4H-15.2LP
Какая объемная производительность?
73,60 м³/ч.
Какая мощность двигателя?
15 л.с. / 10,5 кВт.
Сколько цилиндров?
4 цилиндра, Ø70 мм, ход поршня 55 мм.
Какой объем масла?
4,5 л.
Какая система смазки?
Принудительная.
Какой максимальный рабочий ток?
31 А.
Какой пусковой ток?
81 / 132 А.
Какой вес?
183 кг.
Какие присоединительные размеры?
SL — 42 мм (1 5/8");
DL — 28 мм (1 1/8").
