Холодильный компрессор RDL RSH4H-25.2MP
RDL RSH4H-25.2MP — среднетемпературный полугерметичный поршневой холодильный компрессор для профессиональных холодильных систем. Модель оснащена четырьмя цилиндрами, имеет номинальную мощность двигателя 25 л.с. / 18,5 кВт и объемную производительность 73,60 м³/ч.
В компрессоре применяется принудительная система смазки, подогрев картера и трехфазное электропитание. Исполнение MP — среднетемпературное с полиэфирным маслом.
При подборе RDL RSH4H-25.2MP или замене установленного компрессора необходимо учитывать хладагент, температуру кипения, температуру конденсации, требуемую холодопроизводительность, электрические характеристики и присоединительные размеры.
Технические характеристики RDL RSH4H-25.2MP
| Модель |
Номинальная мощность мотора, л.с./кВт |
Объемная производительность, м³/ч |
Количество цилиндров × диаметр × ход, мм |
Количество масла, л |
Источник питания, В/ф/Гц |
Максимальный рабочий ток, А |
Пусковой ток с заблокированным ротором, А |
ТЭН подогрева картера 220 В, Вт |
Метод подачи масла |
Вес нетто, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| RSH4H-25.2MP | 25 / 18,5 | 73,60 | 4 × Ø70 × 55 | 4,5 |
PWS 380–420 В YY, 3~, 50 Гц 400–480 В YY, 3~, 60 Гц |
45 | 116 / 193 | 120 |
Принудительная смазка |
194 |
Присоединительные размеры
| Присоединение | Размер |
|---|---|
| SL — всасывающий вентиль | 54 мм (2 1/8") |
| DL — нагнетательный вентиль | 28 мм (1 1/8") |
Электрические характеристики
- 50 Гц: 380–420 В YY, 3~.
- 60 Гц: 400–480 В YY, 3~.
- Максимальный рабочий ток: 45 А.
- Пусковой ток с заблокированным ротором: 116 / 193 А.
- ТЭН подогрева картера: 220 В, 120 Вт.
Система смазки и масло
В компрессоре RDL RSH4H-25.2MP применяется принудительная система смазки. Объем заправки масла составляет 4,5 л.
Исполнение MP — среднетемпературное с полиэфирным маслом. Для компрессоров RDL применяется синтетическое масло POE 32 — EMKARATE RL 32H.
Хладагенты и область применения
Для линейки полугерметичных поршневых компрессоров RDL в техническом каталоге указаны:
- R404A;
- R507A;
- R22;
- R134a;
- R407C.
Рабочий диапазон RSH4H-25.2MP необходимо определять для выбранного хладагента с учетом температуры кипения, температуры конденсации и других параметров холодильной системы.
Холодопроизводительность RDL RSH4H-25.2MP
Холодопроизводительность Qo и потребляемая мощность Pe зависят от рабочего режима. Для точного подбора необходимо использовать таблицы производительности из технического каталога RDL.
Подбор аналога RDL RSH4H-25.2MP
Связанные товары и разделы

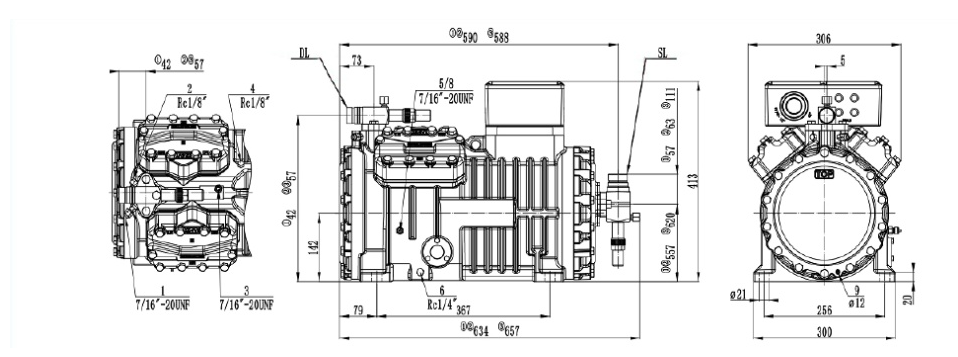

Технический чертёж RDL RSH4H-25.2MP
Обозначения и точки подключения
| 1 | Штуцер высокого давления (HP) |
| 2 | Разъем датчика температуры нагнетательных газов |
| 3 | Штуцер низкого давления (LP) |
| 4 | Штуцер электронного регулятора впрыска жидкости (LP) |
| 5 | Пробка для заливки масла |
| 6 | Слив масла |
| 7 | Болт из магнитной стали с масляным фильтром |
| 8 | Возврат масла от маслоотделителя |
| 9 | Подогреватель картера |
| 10 | Штуцер давления масла HP |
| 11 | Штуцер давления масла LP |
| 12 | Разъем электронного реле контроля смазки |
| SL | Всасывающий вентиль — 54 мм (2 1/8") |
| DL | Нагнетательный вентиль — 28 мм (1 1/8") |
Документация по компрессорам RDL
Купить компрессор RDL RSH4H-25.2MP
В компании «Дом Холода» можно заказать полугерметичный поршневой компрессор RDL RSH4H-25.2MP с подбором по рабочему режиму, хладагенту и параметрам холодильной системы.
Для точного подбора или проверки замены сообщите модель установленного компрессора, хладагент, температуру кипения, температуру конденсации, напряжение питания и требуемую холодопроизводительность.
Компания «Дом Холода»
Адрес:
г. Москва, ул. Деловая, 11, корп. 2, стр. 1
Телефон:
+7 (495) 532-25-10
E-mail:
info@domxoloda.ru
Режим работы:
Пн–Пт, 09:00–18:00
Часто задаваемые вопросы о RDL RSH4H-25.2MP
Какая объемная производительность?
Объемная производительность составляет 73,60 м³/ч.
Какая мощность двигателя?
Номинальная мощность двигателя — 25 л.с. / 18,5 кВт.
Сколько цилиндров у компрессора?
RSH4H-25.2MP имеет 4 цилиндра диаметром 70 мм с ходом поршня 55 мм.
Какой объем масла?
Объем заправки масла составляет 4,5 л.
Какая система смазки используется?
В компрессоре применяется принудительная система смазки.
Какой максимальный рабочий ток?
Максимальный рабочий ток — 45 А.
Какой пусковой ток?
Пусковой ток с заблокированным ротором — 116 / 193 А.
Какой вес компрессора?
Вес нетто составляет 194 кг.
Какие присоединительные размеры?
Всасывающий вентиль SL — 54 мм (2 1/8"), нагнетательный вентиль DL — 28 мм (1 1/8").
Какой компрессор BITZER указан для предварительного подбора?
В исходной карточке указан BITZER 4HE-25Y . Перед заменой необходимо проверить рабочий режим и техническое соответствие.
