Датчик дифференциального давления масла Goldair OUT571

Goldair OUT571 — датчик дифференциального давления масла, предназначенный для контроля перепада давления в масляных насосах холодильных компрессоров.

Устройство контролирует работу системы смазки компрессора и формирует защитный сигнал, если необходимый перепад давления масла отсутствует в течение установленного времени.

OUT571 состоит из ввинчиваемой механической части и съемного измерительного блока. Ввинчиваемая часть устанавливается непосредственно в корпус масляного насоса и через внутренние каналы соединяется со всасывающей и напорной сторонами насоса.

Номера заказа Goldair OUT571

Назначение Goldair OUT571

OUT571 предназначен для контроля дифференциального давления масла в масляных насосах холодильных компрессоров.

Ввинчиваемая часть устройства монтируется непосредственно в корпус насоса. Внутренние каналы соединяют датчик со всасывающей и напорной сторонами масляного насоса.

Благодаря такой конструкции дополнительные внешние трубопроводные соединения для измерения перепада давления не требуются.

Технические характеристики Goldair OUT571

Принцип работы Goldair OUT571

После подачи напряжения питания выходное реле OUT571 срабатывает с задержкой 3 секунды.

Контроль дифференциального давления активируется по сигналу распознавания работы, подаваемому на вход D1 от контактора двигателя.

Активация контроля происходит после завершения пускового переходного процесса.

Защита при недостаточном давлении масла

Если необходимое дифференциальное давление масла отсутствует, OUT571 начинает отсчет защитной задержки.

При сохранении неисправного состояния устройство блокирует реле через 90 секунд.

Колебания дифференциального давления, возникающие после запуска, учитываются системой с временной интеграцией.

Контроль внутренних неисправностей

Внутренний контроль ошибок OUT571 активен постоянно.

Если на любом этапе работы обнаруживается неисправность, система блокирует реле через 5 секунд.

Такая функция позволяет контролировать не только давление масла, но и состояние самой системы защиты.

Беспотенциальный контакт

OUT571 имеет беспотенциальный выходной контакт, который может быть подключен непосредственно к цепи безопасности.

По предоставленному описанию, для такого подключения не требуется дополнительное вспомогательное реле.

Светодиодная индикация

Встроенный светодиод отображает рабочее состояние системы OUT571.

Это упрощает проверку состояния устройства во время монтажа, пуска и технического обслуживания.

Проверка правильности установки

OUT571 предусматривает контроль правильности установки, который может использоваться для проверки качества монтажа.

Это особенно важно при первоначальном запуске или замене датчика в существующей системе.

Механическая часть датчика

Ввинчиваемая деталь устанавливается непосредственно в корпус масляного насоса.

Через внутренние каналы она соединяется со всасывающей и напорной сторонами насоса, что позволяет измерять дифференциальное давление без дополнительных трубопроводных соединений.

Съемный измерительный блок

Измерительный блок крепится к ввинчиваемой части с помощью соединительного кольца.

По описанию производителя, измерительный блок можно снять без разрыва масляного или холодильного контура.

Это позволяет обслуживать электронную часть без открытия системы в атмосферу.

Исполнение 115–230 В AC

Для питания 115–230 В AC предусмотрены исполнения:

• 15G12 571 01 — стандартная версия;
• 15G12 571 05 — 115–230 В AC, № 34731711.

Рабочая частота: 50/60 Гц.

Допустимое отклонение напряжения питания: −15...+10 %.

Исполнение 24–36 В AC

Низковольтная версия: 15G12 571 02.

Напряжение питания: 24–36 В AC, 50/60 Гц.

Допуск: −15...+10 %.

Выходное реле OUT571

Для выходного реле указаны параметры:

• напряжение — 240 В AC;
• ток — 2,5 А;
• категория — C300.

Электрическое подключение

Для подключения используется кабель 6 × AWG18 с сечением проводника 0,75 мм².

Длина кабеля — 1 метр.

Перед монтажом и электрическим подключением необходимо использовать схему подключения для соответствующего исполнения OUT571.

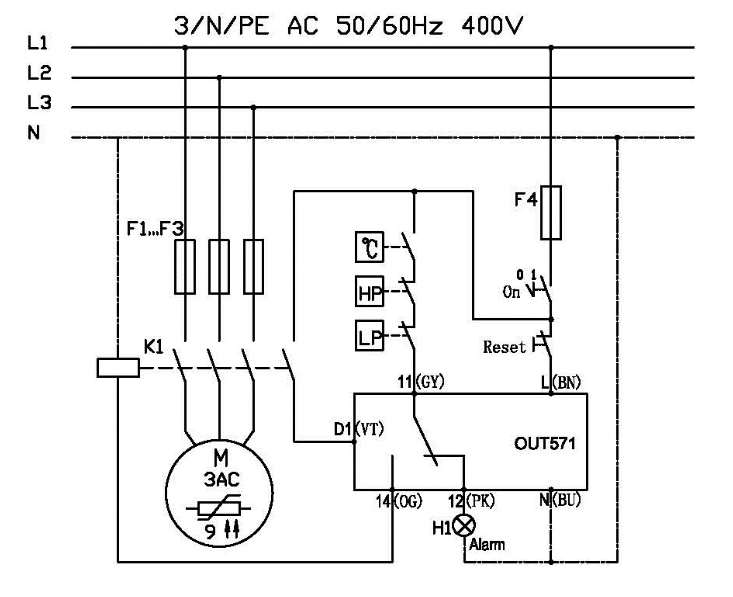

Схема подключения Goldair OUT571

Ниже приведена схема подключения датчика дифференциального давления Goldair OUT571.

Техническая документация Goldair OUT571

Для монтажа, электрического подключения, проверки защитной логики и обслуживания устройства используйте техническую документацию.

Скачать технический бюллетень Goldair OUT571 (PDF)

Чем OUT571 отличается от обычного датчика давления?

OUT571 контролирует не абсолютное давление в одной точке, а дифференциальное давление масла между сторонами масляного насоса.

Кроме измерительной части, устройство имеет электронную логику, временные задержки, контроль внутренних неисправностей и выходное защитное реле.

Как подобрать Goldair OUT571

Перед заказом рекомендуется проверить:

• модель компрессора;
• тип масляного насоса;
• номер установленного OUT571;
• напряжение питания;
• схему электрического подключения;
• совместимость механической части;
• условия эксплуатации оборудования.

Купить датчик дифференциального давления Goldair OUT571

В компании «Дом Холода» можно заказать датчик дифференциального давления масла Goldair OUT571 для холодильных компрессоров с масляным насосом.

Доступны исполнения:

• 15G12 571 01 — 115–230 В AC;
• 15G12 571 02 — 24–36 В AC;
• 15G12 571 05 — 115–230 В AC, № 34731711.

Для точного подбора сообщите модель компрессора, номер установленного датчика и напряжение питания.

Поставка осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о Goldair OUT571

Для чего используется Goldair OUT571?

Для контроля дифференциального давления масла в масляном насосе холодильного компрессора и формирования защитного сигнала при неисправности.

Какие варианты питания доступны?

115–230 В AC и 24–36 В AC.

Какие номера заказа у OUT571?

15G12 571 01, 15G12 571 02 и 15G12 571 05.

Какой номер соответствует 34731711?

В предоставленных данных № 34731711 соответствует исполнению 15G12 571 05 с питанием 115–230 В AC.

Через какое время отключается реле при отсутствии перепада давления?

Через 90 секунд.

Как быстро OUT571 реагирует на внутреннюю неисправность?

При обнаружении внутренней ошибки реле блокируется через 5 секунд.

Есть ли задержка после включения питания?

Да. После подачи питания реле срабатывает с задержкой 3 секунды.

Можно ли снять измерительный блок без разгерметизации системы?

По предоставленному описанию — да. Измерительный блок можно снять без разрыва масляного/холодильного контура.

Есть ли индикация состояния?

Да. В устройстве предусмотрен встроенный светодиод, отображающий рабочее состояние.

Какая степень защиты?

IP54 по EN 60529.

Какой механический ресурс?

Около 1 000 000 циклов переключения.
