Датчик перепада давления масла Goldair OPS2

Goldair OPS2 — система контроля перепада давления масла, предназначенная для защиты поршневых компрессоров с масляным насосом.

OPS2 контролирует перепад давления масла и отключает компрессор, если давление масла остается недостаточным дольше установленной задержки.

Система состоит из механического датчика и электронного переключателя. Механический датчик устанавливается непосредственно в корпус масляного насоса, а электронная часть крепится к нему сверху.

Исполнения и номера заказа Goldair OPS2

Назначение датчика Goldair OPS2

Система OPS2 используется для контроля перепада давления масла в поршневых компрессорах с масляным насосом.

Основная задача устройства — защитить компрессор от повреждений, которые могут возникнуть при слишком низком перепаде давления масла.

Внутренние каналы в корпусе датчика соединяют систему контроля с входным и выходным патрубками масляного насоса.

Технические характеристики Goldair OPS2

Принцип работы OPS2

Рабочий сигнал контактора компрессора активирует систему OPS2.

После запуска устройство контролирует перепад давления масла.

Если перепад давления опускается ниже допустимого уровня и остается недостаточным в течение времени, превышающего 120 секунд, выходной контакт OPS2 размыкается.

В результате компрессор отключается, что позволяет защитить его от повреждений, связанных с недостаточным давлением масла.

Контроль кратковременного снижения давления

OPS2 распознает не только длительное, но и более короткие периоды недостаточного перепада давления масла.

Если такие периоды повторяются, система также может отключить компрессор после соответствующей увеличенной задержки.

Механический датчик давления

В системе используется латунный механический датчик, который устанавливается непосредственно в корпус масляного насоса компрессора.

Механический датчик является элементом системы контроля давления масла и соединен с каналами входа и выхода масляного насоса.

Электронный переключатель OPS2

Электронная часть OPS2 устанавливается на латунный механический датчик.

При необходимости электронный переключатель можно снять с механического датчика.

По описанию Goldair, при снятии электронной части с латунного датчика холодильный контур не открывается в атмосферу.

Это позволяет обслуживать электронную часть устройства без разгерметизации соответствующего участка системы.

Исполнение 115–230 В AC

Стандартное исполнение имеет номер заказа:

15G12 571 03

Напряжение питания: 115–230 В AC, частота — 50/60 Гц.

Допустимое отклонение напряжения: −15...+10 %.

Исполнение 24–36 В AC

Низковольтное исполнение имеет номер заказа:

15G12 571 04

Напряжение питания: 24–36 В AC, частота — 50/60 Гц.

Допуск напряжения: −15...+10 %.

Выходное реле

Для выходного реле OPS2 указаны параметры:

• 240 В AC;
• 2,5 А;
• категория C300.

Электрическое подключение

Для подключения OPS2 используется кабель 6 × AWG18.

Сечение проводников: 0,75 мм².

Длина кабеля: 1 метр.

Перед подключением необходимо использовать электрическую схему конкретного исполнения OPS2.

Электронные переключатели OPS2 не всегда взаимозаменяемы

В документации Goldair отдельно указано, что электронные переключатели не являются взаимозаменяемыми без изменения проводки или электрической схемы.

Поэтому при замене необходимо учитывать напряжение питания, номер заказа и схему подключения существующего устройства.

Степень защиты IP54

Электронная часть OPS2 имеет степень защиты IP54 по EN 60529.

Допустимая температура окружающей среды составляет от −30 до +70 °C.

Корпус Goldair OPS2

Корпус электронной части изготовлен из PA66, армированного стекловолокном.

Масса устройства составляет приблизительно 100 г.

Механический ресурс

Для выходного переключателя производитель указывает механический ресурс около 1 миллиона циклов переключения.

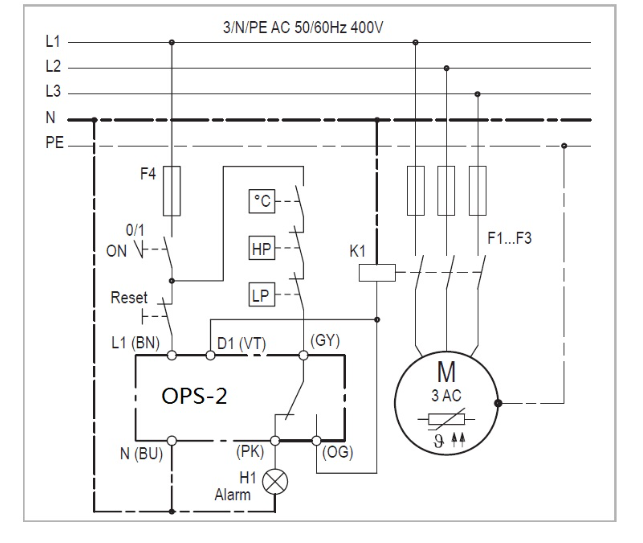

Схема подключения Goldair OPS2

Для правильного подключения используйте схему Goldair OPS2.

Техническая документация Goldair OPS2

Для монтажа, подключения, проверки электрической схемы и правильной замены используйте технический PDF-документ.

Скачать технический бюллетень Goldair OPS2 (PDF)

Как подобрать Goldair OPS2

Перед заказом рекомендуется проверить:

• модель компрессора;
• наличие масляного насоса;
• номер заказа OPS2;
• напряжение питания — 115–230 В или 24–36 В AC;
• электрическую схему подключения;
• тип установленного механического датчика;
• условия эксплуатации.

Купить датчик перепада давления масла Goldair OPS2

В компании «Дом Холода» можно заказать датчик перепада давления масла Goldair OPS2 для защиты поршневых компрессоров с масляным насосом.

Доступны исполнения:

• 15G12 571 03 — 115–230 В AC;
• 15G12 571 04 — 24–36 В AC.

Для точного подбора сообщите модель компрессора, номер установленного устройства и напряжение питания.

Поставка оборудования осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы о Goldair OPS2

Для чего нужен OPS2?

Для контроля перепада давления масла и защиты поршневого компрессора от работы при недостаточном давлении масла.

Для каких компрессоров используется OPS2?

В предоставленной документации указаны поршневые компрессоры с масляным насосом.

Какие варианты питания доступны?

115–230 В AC или 24–36 В AC.

Какой номер заказа у стандартной версии?

15G12 571 03 — 115–230 В AC.

Какой номер заказа у версии 24–36 В?

15G12 571 04.

Через какое время OPS2 отключает компрессор?

Если недостаточный перепад давления сохраняется, указанная задержка составляет 120 секунд.

Можно ли снять электронный переключатель без разгерметизации системы?

По описанию Goldair — да. При снятии электронной части с латунного механического датчика контур не открывается в атмосферу.

Можно ли заменить версию 115–230 В на 24–36 В?

Без изменения или проверки электрической схемы — нет. Производитель отдельно указывает, что электронные переключатели не являются автоматически взаимозаменяемыми.

Какая степень защиты OPS2?

IP54 по EN 60529.

Какой ресурс переключателя?

Около 1 000 000 циклов.
