Механический датчик перепада давления Goldair OUT571

Механический датчик Goldair OUT571 — компонент системы контроля дифференциального давления. Датчик реагирует на разницу давлений и передает механическое состояние для последующей обработки установленной схемой контроля.

Номер заказа: 15G12 555 01.

Номинальная разница давлений составляет 0,65 бар ±0,15 бар. Корпус изготовлен из латуни, а присоединение выполняется резьбой M20×1,5 мм.

Назначение механического датчика OUT571

Механический датчик используется для регистрации разницы давлений в системе контроля дифференциального давления.

Положение подвижного поршня зависит от разницы между высоким давлением и давлением всасывания. Изменение положения поршня регистрируется установленной схемой обработки.

Технические характеристики

Принцип работы механического датчика OUT571

Работа датчика основана на перемещении подвижного поршня под действием разницы давлений.

Разница между высоким давлением и давлением всасывания изменяет положение поршня.

Полученное механическое положение регистрируется установленной системой оценки и используется для контроля дифференциального давления.

Перепад давления 0,65 бар

Для механического датчика OUT571 указано значение 0,65 бар с допуском ±0,15 бар.

При подборе датчика необходимо учитывать это значение, так как оно относится непосредственно к механическому элементу системы.

Конструкция датчика

Корпус датчика выполнен из латуни.

Для установки используется резьбовое присоединение M20×1,5 мм.

Масса механического датчика составляет приблизительно 130 г.

Температура рабочей среды

Допустимый температурный диапазон для среды составляет от −30 до +70 °C.

Механический датчик и система OUT571

Механический датчик является отдельным компонентом системы контроля дифференциального давления OUT571.

Его задача — воспринимать разницу давлений и изменять положение подвижного поршня.

Дальнейшая регистрация состояния выполняется соответствующей системой обработки.

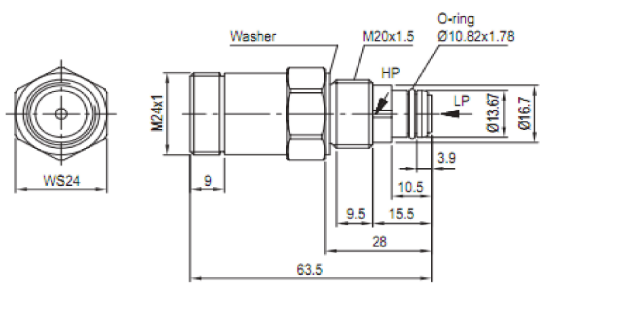

Размеры механического датчика OUT571

Монтажные и габаритные размеры механического датчика представлены на техническом чертеже Goldair.

Открыть чертеж механического датчика OUT571

Техническая документация

Для проверки размеров, конструкции и технических параметров используйте PDF-документ Goldair.

Скачать технический бюллетень механического датчика OUT571 (PDF)

Как подобрать механический датчик OUT571

Перед заказом рекомендуется проверить:

• номер детали — 15G12 555 01;
• требуемый перепад давления;
• присоединительную резьбу M20×1,5 мм;
• температуру рабочей среды;
• совместимость с установленной системой контроля OUT571.

Купить механический датчик Goldair OUT571

В компании «Дом Холода» можно заказать механический датчик перепада давления Goldair OUT571 для систем контроля дифференциального давления.

Основные параметры:

• номер заказа — 15G12 555 01;
• перепад давления — 0,65 ±0,15 бар;
• резьба — M20×1,5 мм;
• материал корпуса — латунь;
• температура среды — −30...+70 °C;
• масса — около 130 г.

Для точного подбора сообщите модель компрессора, номер установленного датчика и параметры системы контроля.

Поставка осуществляется по Москве, Московской области и регионам России.

Часто задаваемые вопросы

Какой номер заказа механического датчика OUT571?

15G12 555 01.

Какой перепад давления у датчика?

0,65 бар ±0,15 бар.

Какая резьба используется?

M20×1,5 мм.

Из какого материала изготовлен корпус?

Корпус изготовлен из латуни.

Какой температурный диапазон?

Допустимая температура среды — от −30 до +70 °C.

Как работает механический датчик?

Разница между высоким давлением и давлением всасывания изменяет положение подвижного поршня. Это положение регистрируется системой обработки.

Это тот же товар, что электронный OUT571?

Нет. Механический датчик является отдельным компонентом с номером заказа 15G12 555 01.
