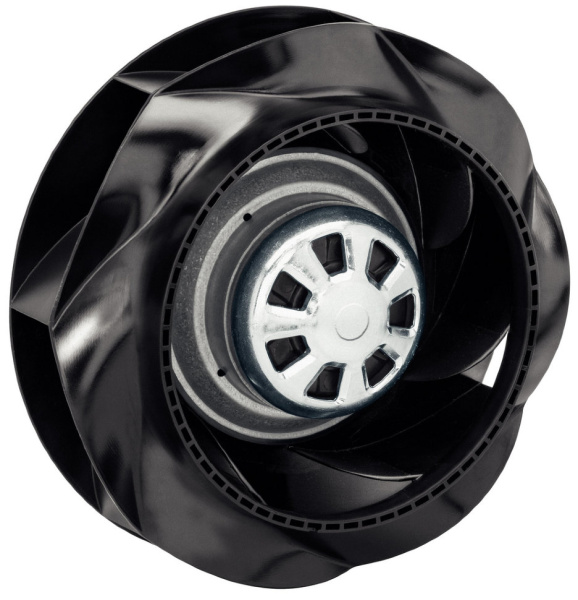

Вентилятор Ebmpapst R4D630-RB15-01 центробежный
R4D630-RB15-01 AC рабочее колесо
 |
Тех описание Ebmpapst R4D630-RB15-01 - RU |
|
Инструкция по эксплуатации R4D630-RB15-01 - RU |
|
- РусскийКаталог ралиальных вентиляторов 2007 |
|
Каталог ралиальных Blowers АС EC - 2011 - English |
Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора рабочих колес
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
- Производительность при заданном сопротивлении
- Напряжение питания – постоянное и переменное (1– фазное)
- Уровень шума
- Коэффициент полезного действия
- Имеющееся пространство для монтажа
- Количество штук
- Условия окружающей среды (влажность, температура,климат)
- Диаметр рабочего колеса
Описание R4D630-RB15-01:
- Класс защиты: IP 20
- Класс изоляции: "F"
Рабочие параметры вентилятора R4D630-RB15-01
| Тип R4D630-RB15-01 | ||
| Мотор M4D138-LA | ||
| Фаза | 3~ | 3~ |
| Номинальное напряжение VAC | 230 | 400 |
| Частота Hz | 50 | 50 |
| Скорость вращения min-1 | 1345 | 1345 |
| Потребляемая мощность [Вт] | 3570 | 3570 |
| Потребляемый ток A | 11,5 | 6,63 |
| Макс. темп. окр. среды °C | 40 | 40 |
| Мин. темп. окр. среды °C | -40 | |
| Пусковой ток, A | 39 | 22,5 |
Техническое описание R4D630-RB15-01
| 28,7 kg | |
| Размер двигателя | 630 mm |
| Покрытие ротора | Скрепление заливкой с алюминием |
| Материал рабочего колеса | Полимер РР |
| Количество лопастей | 6 |
| Направление вращения | Справа, вид на ротор |
| Степень защиты | IP 20 |
| Класс изоляции | F |
| Класс защиты от влажности | F0 |
| Максимально допустимая темп. окружающей среды электродвигателя |
+ 80 °C |
| Минимально допустимая темп. окружающей среды электродвигателя |
- 40 °C |
| Положение при монтаже | Любое |
| Отверстия для охлаждения | На стороне ротора и статора |
| Режим работы | S1 |
| Устройство подшипников электродвигателя | Шарикоподшипник |
| Защита двигателя | С реле контроля температуры (TW) |
| Вывод кабеля подключения | Боков. |
| Класс защиты | I (если защитный провод подключен стороной заказчика) |
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
