DPE 1600 Испаритель кожухотрубный WTK (приварные опоры + комплект фланцев)

Под заказ

Доставка

Гарантия 12 месяцев

Характеристики

Исполнение

Двухконтурное

Хладагент

HFC

Сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 ГК РФ. Цены могут отличаться в связи изменением курса доллара и евро.

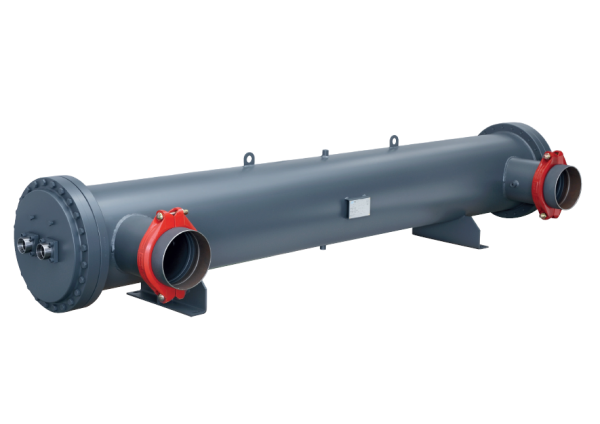

DPE 1600 Испаритель кожухотрубный WTK
Кожухотрубный испаритель двухконтурный с прямыми трубками.

Таблица технических характеристик кожухотрубных испарителей серии DPE, размеры приведены в разделе ЧЕРТЕЖИ

DPE = 2 КОНТУРА ХЛАДАГЕНТА

КОЖУХОТРУБНЫЕ ИСПАРИТЕЛИ – СЕРИЯ РЕ

DPE = 2 REFRIGERANT CIRCUITS

SHELL&TUBE EVAPORATORS - PE SERIES

Модель	A	B	C	D	E	F	K	M	P	R	S	T	U	d1	d2	d3	d4	d5	Макс.расход	Vr	Vw	Категория PED / Вес (Пустой)
	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	Резьба	мм	мм	дюйм	дюйм	м3/ч	дм3	дм3	Gr. 1	кг
DPE 210	2400	2900	273	175	150	340	72	122	2750	1800	48	220	100	DN 125	ODS 35	ODS 64	1/4”	1/2”	65,3	35	111,7	III	257,4
DPE 230	2400	2900	273	175	150	340	72	122	2750	1800	48	220	100	DN 125	ODS 35	ODS 64	1/4”	1/2”	65,3	38,5	107,7	III	260,9
DPE 260	2400	2900	273	175	150	340	72	102	2750	1800	48	220	100	DN 125	ODS 35	ODS 64	1/4”	1/2”	65,3	43,9	101,6	III	268
DPE 300	2400	2900	273	175	150	340	72	102	2750	1800	48	220	100	DN 125	ODS 35	ODS 64	1/4”	1/2”	78,3	47,9	97	III	272,6
DPE 350	2400	2900	273	175	150	340	72	102	2750	1800	48	220	100	DN 125	ODS 35	ODS 64	1/4”	1/2”	78,3	50,2	94,3	III	275,7
DPE 370	2400	2920	324	175	200	390	104	122	2750	1800	58	232	100	DN 150	ODS 42	ODS 80	1/4”	1/2”	111,8	59,3	147	III	291,7
DPE 440	2400	2920	324	175	200	390	104	122	2750	1800	58	232	100	DN 150	ODS 42	ODS 80	1/4”	1/2”	111,8	65,4	140,1	III	298,4
DPE 490	2400	2920	324	175	200	390	104	122	2750	1800	58	232	100	DN 150	ODS 42	ODS 80	1/4”	1/2”	111,8	70,1	134,8	III	304,1
DPE 560	2350	2945	406	200	200	480	131	150	2750	1800	55	320	100	DN 200	ODS 54	ODS 105-108	1/4”	1/2”	137,6	84,5	244,1	III	471,2
DPE 630	2350	2945	406	200	200	480	131	150	2750	1800	55	320	100	DN 200	ODS 54	ODS 105-108	1/4”	1/2”	137,6	90,6	237,2	III	477,4
DPE 700	2350	2945	406	200	200	480	131	150	2750	1800	55	320	100	DN 200	ODS 54	ODS 105-108	1/4”	1/2”	175,3	98,9	227,9	III	486,5
DPE 800	2350	2945	406	200	200	480	131	150	2750	1800	55	320	100	DN 200	ODS 54	ODS 105-108	1/4”	1/2”	175,3	105,9	219,9	III	494,1
DPE 860	2350	2945	406	200	200	480	131	150	2750	1800	55	320	100	DN 200	ODS 54	ODS 105-108	1/4”	1/2”	175,3	111,8	213,2	III	500,9
DPE 930	2350	2950	508	200	200	580	150	188	2750	1800	55	410	100	DN 200	ODS 64/67	ODS 105-108	1/4”	1/2”	214,9	135,3	381,8	IV	674,6
DPE 1000	2350	2950	508	200	200	580	150	188	2750	1800	55	410	100	DN 200	ODS 64/67	ODS 105-108	1/4”	1/2”	214,9	114,6	374,7	IV	681,2
DPE 1100	2350	2950	508	200	200	580	150	188	2750	1800	55	410	100	DN 200	ODS 64/67	ODS 105-108	1/4”	1/2”	286,6	105,1	365,2	IV	689,9
DPE 1200	2350	2950	508	200	200	580	150	188	2750	1800	55	410	100	DN 200	ODS 64/67	ODS 105-108	1/4”	1/2”	286,6	161,8	352	IV	703
DPE 1300	3200	3800	508	200	200	580	150	188	3600	2500	55	410	100	DN 200	ODS 64/67	ODS 105-108	1/4”	1/2”	286,6	171,5	503,7	IV	795,8
DPE 1400	3200	3800	508	200	200	580	150	188	3600	2500	55	410	100	DN 200	ODS 64/67	ODS 105-108	1/4”	1/2”	377,6	179,8	494,3	IV	802,4
DPE 1500	3200	3800	508	200	200	580	150	188	3600	2500	55	410	100	DN 200	ODS 64/67	ODS 105-108	1/4”	1/2”	377,6	190,9	481,8	IV	815,2
DPE 1600	3200	3800	508	200	200	580	150	188	3600	2500	55	410	100	DN 200	ODS 64/67	ODS 105-108	1/4”	1/2”	377,6	206,3	464,4	IV	839,9
DPE 1760	3150	3790	610	225	200	680	200	200	3600	2500	55	482	100	DN 250	ODS 80	ODS 105-108	1/4”	1/2”	458,6	214,4	753,7	IV	1276,5
DPE 1960	3150	3790	610	225	200	680	200	200	3600	2500	55	482	100	DN 250	ODS 80	ODS 105-108	1/4”	1/2”	458,6	227,3	721,1	IV	1291,3
DPE 2110	3150	3790	610	225	200	680	200	200	3600	2500	55	482	100	DN 250	ODS 80	ODS 105-108	1/4”	1/2”	458,6	242,1	704,4	IV	1313,4
DPE 2290	3150	3790	610	225	200	680	200	200	3600	2500	55	482	100	DN 250	ODS 80	ODS 105-108	1/4”	1/2”	458,6	255	689,8	IV	1343,9
ODS = наружный диаметр трубы под пайку

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ - WORKING LIMITS

СЕРИЯ DPE

Prp

Pwp

[°C]

[бар]

STD

-10 / +90

16,5

23,6

14,3

L (Низк. темп.)

-45 / +50

31,46

14,3

Применение и описание принципа работы:

Испарители серии DPE - одноходовые с двойным контуром хладагента. Их конструктивной особенностью является эффективный противоток и уменьшенная площадь основания, если сравнивать с обычными испарителями с U-образными трубками.

Испарители серий с прямыми трубками рассчитаны на применение в установках с хладагентом R134a и HFO и способны обеспечить очень высокую производительность чиллера благодаря сниженному вдвое перепаду между температурой испарения и температурой холодной жидкости на выходе, по сравнению с показателями теплообменников с U-образными трубками

При одинаковой мощности и холодопроизводительности требуемый объем хладагента уменьшен за счет повышения эффективности процесса теплообмена.
