DHG22e/125-4 S

DHGX22P/125-4S    заправлен синтетическим маслом.

• Основные характеристики
• Описание
• Чертежи и спецификация

число цилиндров / диаметр цилиндра / ход поршня		2 x 2 / 45 mm / 40 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)		2 x 11,10 / 2 x 13,30 m³/h
напряжение 1)		220-240 V Δ / 380-420 V Y - 3 - 50 Hz
		265-290 V Δ / 440-480 V Y - 3 - 60 Hz
макс. рабочий ток 2)		2 x 10,8/6,2 A
макс. потребляемая мощность 2)		2 x 3,6 kW
пусковой ток (с блокированным ротором) 2)		2 x 69,0 / 40,0 A
защита двигателя		MP10
класс защиты: клем. Коробка		IP 66
вес		158 kg
макс. избыточное давление (LP/HP) 3)		19 / 28 bar
присоединение всасывающий трубопровод SL		28 mm - 1 1/8 "
гнездо налинии нагнетания DV		2 x 16 mm - 5/8 "
смазка		масляный насос
тип масла для R134a, R404A, R407C/F, R507		FUCHS Reniso Triton SE 55
тип масла для R22		FUCHS Reniso SP 46
заправка масла		2 x 1,0 Ltr.
наружные размеры длина / ширина / высота		470 / 660 / 390 mm

1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений

2) - Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется. - Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.

3) LP = низкое давление HP = высокое давление

4) При температуре хладагента +20°C и объёме заполнения 90%

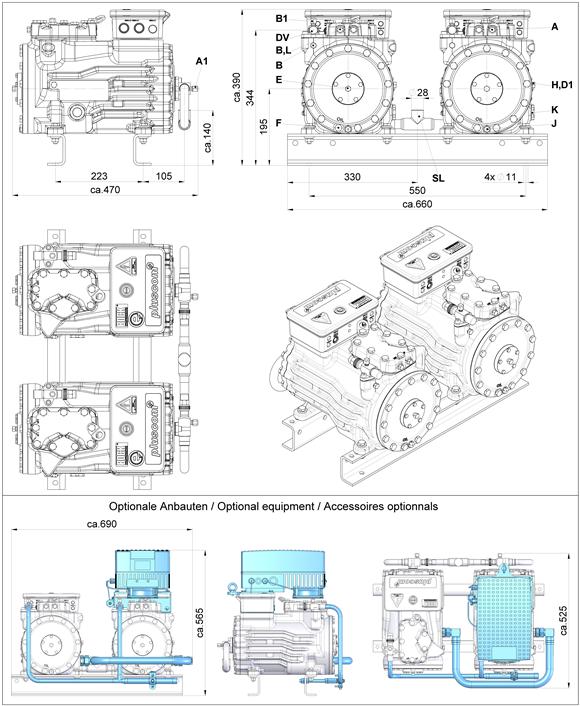

Скачать чертёж с размерами и подключениями

Размеры и подключения

SV Запорный клапан на всасывании, труба ø 1) 22 - 7/8 DV Запорный клапан на нагнетании, труба ø 1) 16 - 5/8 SL Всасывающий коллектор, труба ø 1) 28 - 1 1/8 A Гнездо на всасывании, незакрываемое 1/8 " NPTF A1 Гнездо на всасывании, закрываемое 7/16 " UNF B Гнездо на нагнетании, незакрываемое 1/8 " NPTF B1 Гнездо на нагнетании, закрываемое 7/16 " UNF D1 Возврат масла из маслоотделителя 1/4 " NPTF E Манометр измерения давления масла 1/8 " NPTF F Слив масла M 10 H Пробка для заливки масла 1/4 " NPTF J Подключение подогревателя масла в картере Ø 15 mm K Смотровре стекло 1 1/8 " - 18 UNEF L Гнездо защитного термостата 1/8 " NPTF

Компрессоры холодильного, полугерметичного, поршневого типа DHG22e/125-4 S выполнены в виде спаренных компрессорных дуплекс-систем, которые обеспечивают простоту и высокую надежность в плане регулировки производительности и энергоэффективности климатической или холодильной системы в целом.

Модель компрессорной тандем-установки DHG22e/125-4 S, которая представлена инженерным отделом фирмы Бок в рамках сравнительно новой линейки высокоэффективных дуплексных компрессоров DHG, могут похвастать прекрасными эксплуатационными характеристиками и особенностями работы в самых разных производительных режимах.

Компрессоры, разработанные по дуплексной системе DHG22e/125-4 S, запатентованной немецким брендом Bock, способны работать с различными типами хлорнесодержащих и хлорфторуглеродных холодильных агентов. Таким образом, сфера применения данного компрессорного оборудования существенно расширяется, не ограничиваясь лишь коммерческим применением. Достаточно часто такие модели стали использовать для малых и средних по масштабам производственных нужд.

Компрессоры DHG22e/125-4 S пользуются сегодня достаточно широким спросом не только за счет своей универсальности, но также благодаря интегрированной системе защиты электронной и механической части агрегатов, которая соответствует маркировке IP66.

Одним из весомых преимуществ таких тандемных компрессорных систем является интегрированный защитный электроблок, оснащенный рядом чувствительных элементов , возможностью регулировки, а также соответствующими индикаторами рабочего состояния агрегатов.
