F2 NH3

• Основные характеристики
• Описание
• Чертежи и спецификация

число цилиндров / диаметр цилиндра / ход поршня		2 / 45 mm / 38 mm
объёмная производ. (1450 ¹/min)		10,50 m³/h
момент инерции масс		0,0005 kgm²
вес		18 kg
допустимый диапазон частоты вращения		960 - 1450 ¹/min
макс. избыточное давление (LP/HP) 1)		19 / 25 bar
гнездо на линии всасывания SV		ø 18 mm
гнездо налинии нагнетания DV		ø 18 mm
смазка		масляный насос
масло		FUCHS Reniso KC 68
заправка масла		0,8 Ltr.
наружные размеры длина / ширина / высота		265 / 152 / 330 mm

Компрессор открытого типа F или FX (объём поставки см. компрессор) для прямого пуска, установленный на профильной станине. С валом с эластичной муфтой и защитой муфты, без приводного двигателя. Втулка соединительной муфты вала со стороны двигателя поставляется с черновым сверлением только в том случае, если при заказе не указывается диаметр вала двигателя и размер шпоночной канавки. Mаслонасос Вал с эластичной муфтой для непосредственного привода 1) 4 резиновые пластины в отд. упаковке для установки компрессорного агрегата

Разгрузка пуска 230 V - 1 - 50/60 Hz, без вентиля возврата, включительно биметальный защитный термостат Нагрев масла 230 V - 1 - 50/60 Hz, 60 W Предохранительный выключатель в случае нехватки давления масла MP 54 230 V - 1 - 50/60 Hz, IP20 вкл. Монтаж 2) Биметальный защитный термостат Водоохлаждаемые головки цилиндра Водоохлаждаемые головки цилиндров (охлаждение возможно и морской водой) Приборная доска Приводной двигатель встроен 380-420 V 50 Hz, 4,0 - 5,5 [kW], Конструкция IMB3, IP55

При заказе указывайте диаметр валов двигателя и размеры канавки под призматическую шпонку

Скачать чертёж с размерами и подключениями

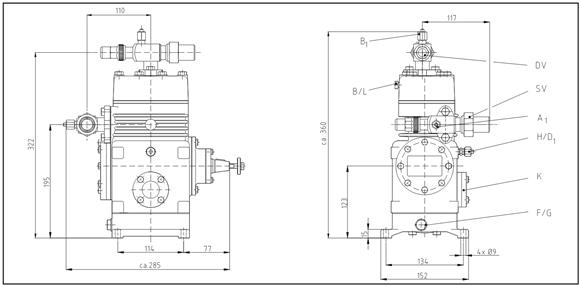

Размеры и подключения

SV Запорный клапан на всасывании, труба ø 1) 19 DV Запорный клапан на нагнетании, труба ø 1) 19 A1 Гнездо на всасывании, закрываемое 2) ø 6 B Гнездо на нагнетании, незакрываемое 1/8 " NPTF B1 Гнездо на нагнетании, закрываемое 2) ø 6 D1 Возврат масла из маслоотделителя 2) ø 10 F Пробка для слива масла R 3/8 " G Запорная пробка подогревателя масла в картере R 3/8 " H Пробка для заливки масла 2) ø 10 K Смотровре стекло - L Гнездо защитного термостата 1/8 " NPTF

Компрессорные машины поршневого типа с открытым типом F2 NH3 производства Бок не имеют аналогов на современном рынке компактного компрессорного оборудования для современных климатических и холодильных систем по всему миру.

Поршневые агрегаты в модельном исполнении F2 NH3 предоставляют пользователю возможность интеграции в самые разные холодильные и климатические системы за счет способности работать с различными типами холодильных агентов.

Другой выдающейся чертой данных компрессорных машин является возможность работы с различными типами холодильных агентов, что существенно расширяет диапазон и сферу их применения в составе холодильных систем и климатического оборудования на производстве, в машиностроении, коммерции и т.п.

Компрессорная установка F2 NH3 – это надежное решение для вашей холодильной системы, которое позволяет приспособить его под конкретные, специфические производственные нужды с задействованием различных типов приводов в зависимости от конфигурации холодильной системы. Привод передает энергию посредством конусных соединений посредством специальной соединительной муфты или клинового ремня.

Одноступенчатые компрессоры F2 NH3 включают в себя множество нововведений, которые выводят их на новый уровень эксплуатационной пригодности и эффективности. За счет интеграции масляного насоса смазочный процесс таких компрессорных машин больше не зависит напрямую от направления вращения коленвала. Смазка стала более эффективной, что повысило работоспособность и отказоустойчивость механической части компрессора в целом.
