Модуль защиты двигателя Goldair 41AA1600E / 41AA1600A

Goldair 41AA1600E / 41AA1600A — модули защиты электродвигателя, предназначенные для контроля перегрева по PTC-терморезисторам и работы при пониженном напряжении.

Серия выпускается в двух вариантах питания: 120/240 В AC и 24 В AC.

Для исполнения 41AA1600E переход между напряжениями 115 и 230 В выполняется автоматически, без внешнего предварительного выбора.

Исполнения Goldair 41AA1600E / 41AA1600A

Назначение модуля защиты 41AA

Устройство предназначено для защиты электродвигателя от чрезмерного повышения температуры обмоток.

Температурный контроль выполняется по сопротивлению PTC-терморезисторов, встроенных в обмотки двигателя.

Также модуль контролирует состояние пониженного напряжения питания.

Основные функции

• контроль перегрева обмоток двигателя по PTC;
• контроль пониженного напряжения;
• автоматическая работа исполнения 120/240 В без внешнего выбора диапазона;
• временная задержка 2 минуты ±20%;
• релейный выход для включения в защитную цепь;
• работа при температуре окружающей среды от −40 до +70 °C.

Технические характеристики Goldair 41AA1600E(A)

Защита двигателя от перегрева

Температура обмоток двигателя контролируется с помощью PTC-терморезисторов, встроенных в обмотки.

При повышении температуры сопротивление PTC-цепи увеличивается.

Когда сопротивление достигает порога Rtrip = 13 кОм ±3 кОм, модуль формирует защитное состояние.

Сопротивление сброса

Порог возврата из защитного состояния:

Rreset = 3,25 кОм ±0,5 кОм.

После охлаждения обмоток двигателя и уменьшения сопротивления PTC-цепи модуль может вернуться к нормальному состоянию в соответствии с логикой системы управления.

PTC-датчики DIN 44081 / DIN 44082

Температурная измерительная цепь работает с последовательно соединенными PTC-датчиками, соответствующими DIN 44081 и DIN 44082.

Датчики устанавливаются в контролируемых обмотках двигателя и используются для непосредственного контроля их температуры.

Защита от пониженного напряжения

Серия 41AA контролирует пониженное напряжение питания.

Для низковольтного исполнения 24 В AC указан порог 16,5 В.

Для исполнения 120/240 В AC указаны пороговые значения 85 В / 170 В.

Автоматический выбор 115 / 230 В

Для исполнения с сетевым питанием цепь автоматически работает от 115 или 230 В AC при частоте 50 или 60 Гц.

Внешний предварительный выбор диапазона не требуется.

Задержка срабатывания

Для серии 41AA предусмотрена временная задержка:

2 минуты ±20 %.

Параметры выходного реле

Для выходного реле указаны электрические параметры:

• 240 В AC / 2,5 А, C300;
• 24 В AC/DC / 20 мА.

Температура эксплуатации

Допустимая температура окружающей среды: от −40 до +70 °C.

Широкий температурный диапазон позволяет использовать модуль в различных условиях эксплуатации холодильного и компрессорного оборудования.

Степень защиты IP00

Для модуля указана степень защиты IP00.

Это необходимо учитывать при выборе места установки: устройство должно размещаться в составе оборудования, электрического шкафа или другой защищенной зоны.

Корпус и подключение

Корпус выполнен из материала PA66 GF25.

Для электрического подключения используются плоские штекеры 6,3 мм.

Крепежный винт установлен производителем.

Размеры Goldair 41AA

Габаритные размеры: 76,5 × 81,5 × 34,5 мм.

Масса — около 200 г.

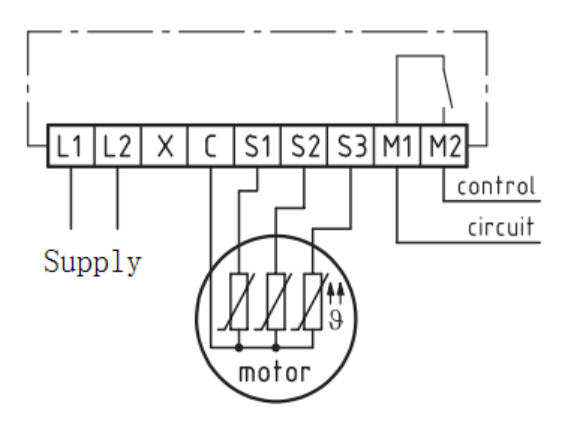

Схема подключения Goldair 41AA1600E / 41AA1600A

Для подключения питания, PTC-цепи и выходного реле используйте схему производителя.

Открыть схему подключения Goldair 41AA

Техническая документация Goldair 41AA

Для монтажа, подключения PTC-цепи, проверки порогов пониженного напряжения и параметров реле используйте техническую документацию Goldair.

Скачать техническую документацию Goldair 41AA (PDF)

Как подобрать Goldair 41AA1600E / 41AA1600A

Перед заказом рекомендуется проверить:

• необходимое напряжение питания;
• номер детали;
• номер заказа;
• параметры PTC-цепи;
• соответствие PTC-датчиков DIN 44081 / DIN 44082;
• порог пониженного напряжения;
• параметры выходного реле;
• условия установки с учетом IP00.
